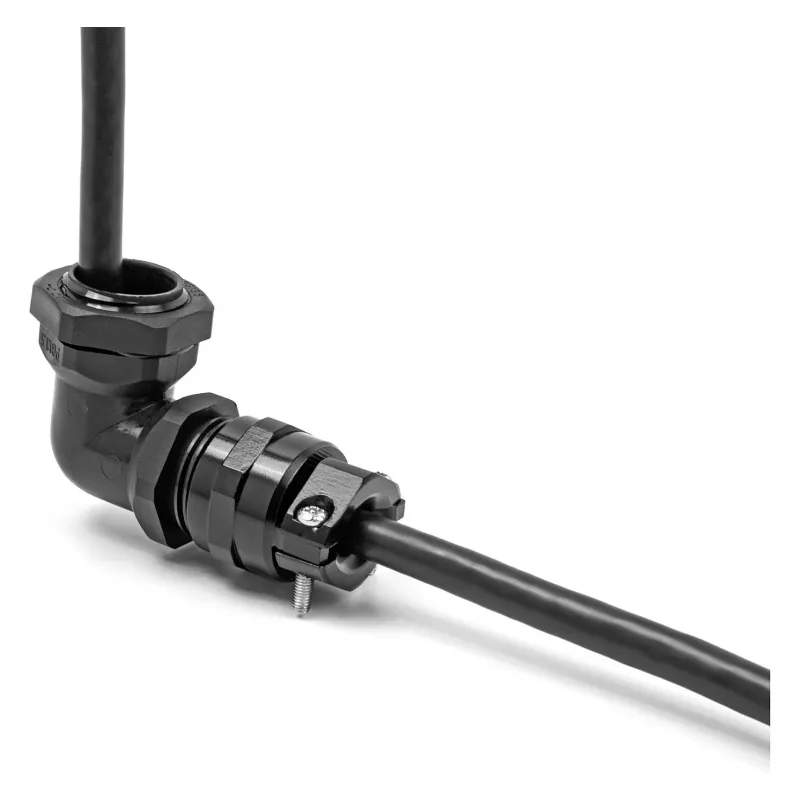

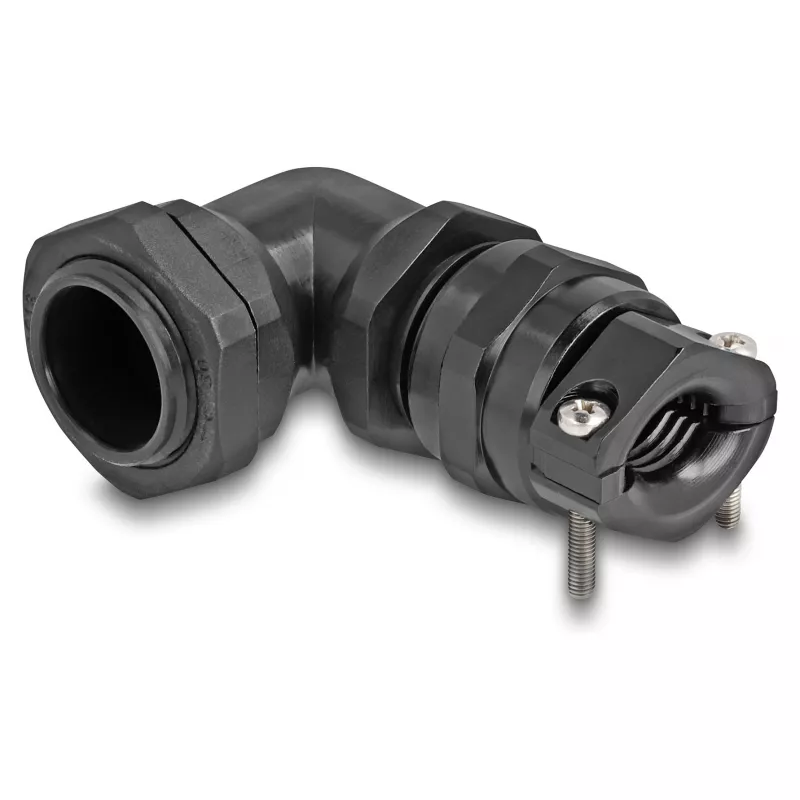

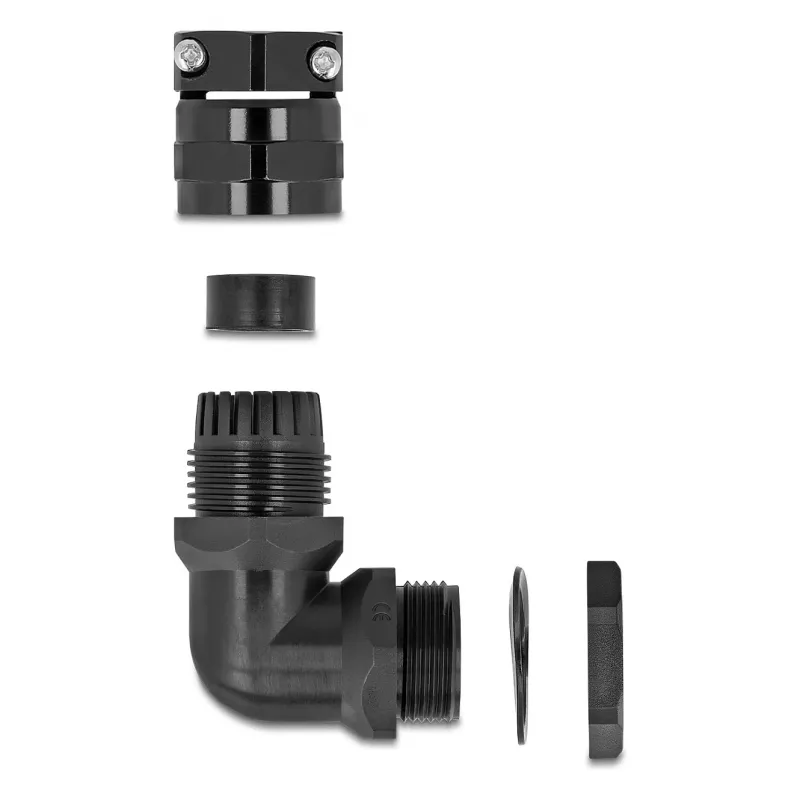

DeLOCK Kabelverschraubung 90° abgewinkelt PG16 schwarz Zugentlastung

Die DeLOCK Kabelverschraubung 90° abgewinkelt PG16 schwarz Zugentlastung ermöglicht eine wasserdichte Kabel- oder Rohreinführung in Gehäuse und bewältigt gleichzeitig Kabelbelastungen und verhindert übermäßiges Biegen. Hergestellt aus robustem schwarzem Kunststoff ist ihre abgewinkelte Form für Installationen mit begrenztem Platz und für Anwendungen konzipiert, die eine zuverlässige Abdichtung und mechanischen Schutz erfordern.

Vorteile

Das abgewinkelte PG16-Design ermöglicht eine platzsparende Installation und eine geführte Kabelführung. Eine angeschraubte Zugentlastung sichert das Kabel gegen Herausziehen und reduziert Biegebeanspruchungen, wobei die Kabelposition auch bei Vibrationen erhalten bleibt. Die Schutzart IP68 gewährleistet Schutz gegen Staub und zeitweiliges Untertauchen, und die Kunststoffkonstruktion bietet chemische Beständigkeit und Korrosionsbeständigkeit, geeignet für industrielle Umgebungen.

Geeignet für

• Maschinen- und Gerätegehäuse, die eine abgedichtete Kabeleinführung benötigen
• Automatisierungs- und Robotikinstallationen mit begrenztem Platz
• Industrielle Installationen, die Staub und Feuchtigkeit ausgesetzt sind

Technische Daten

• Marke: DELOCK
• Modell/MPN: 60597
• EAN: 4043619605972
• Typ: 90° abgewinkelte Kabelverschraubung
• Gewindegröße: PG16
• Material: Kunststoff (schwarz)
• Schutzart: IP68 (staub- und wasserdicht)
• Merkmal: Angeschraubte Zugentlastung zum Schutz vor Biegen und Herausziehen

Anwendung

Bohren oder verwenden Sie das vorhandene PG16-Gewindeloch im Gehäuse, führen Sie die abgewinkelte Kabelverschraubung ein und schrauben Sie sie fest, bis sie sicher sitzt. Führen Sie das Kabel durch die Verschraubung und ziehen Sie die angeschraubte Zugentlastung fest, um das Kabel zu klemmen, sodass das Kabel fixiert und das Biegen eingeschränkt ist. Überprüfen Sie die Abdichtung und Zugentlastung unter den erwarteten Betriebsbedingungen und ziehen Sie sie bei Bedarf nach anfänglicher Vibrationseinwirkung nach.

Empfehlungen

Verwenden Sie die Verschraubung mit Kabeln, die dem PG16-Einführungsdurchmesser entsprechen; stellen Sie sicher, dass Gewinde und Dichtflächen vor der Installation sauber sind. Bei dauerhaften Außen- oder Unterwasseranwendungen überprüfen Sie regelmäßig die Abdichtung und Zugentlastung auf Verschleiß oder Beschädigung und ersetzen Sie sie bei Beeinträchtigungen.
