DeLOCK HDMTD-Quad-Stecker für PCB, Schutzklasse IP67 IP69K

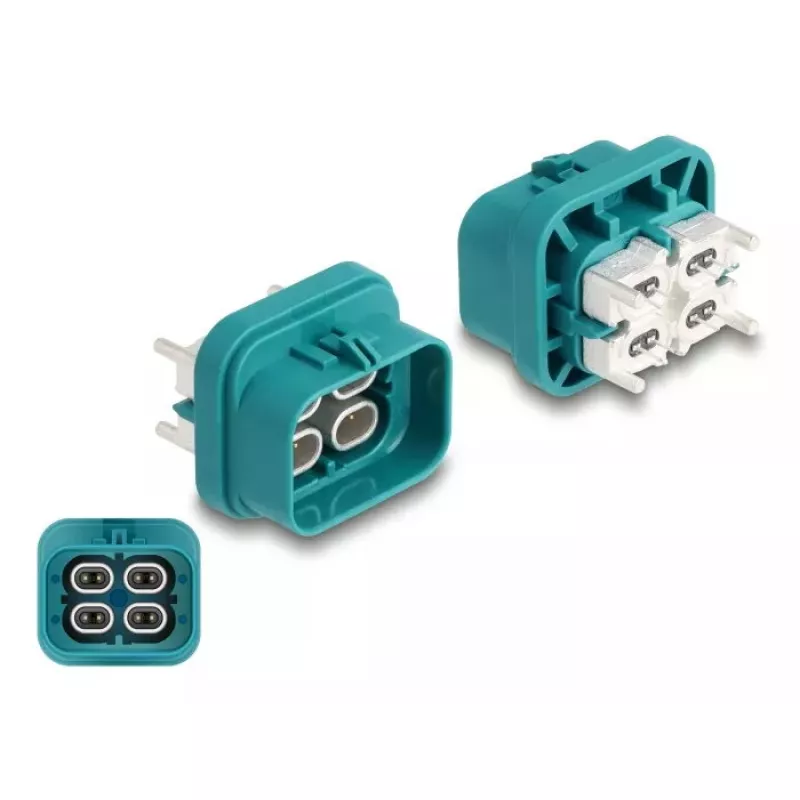

Der DeLOCK HDMTD-Quad-Stecker für PCB ist ein kompakter Steckverbinder für elektronische und Fahrzeuganwendungen, die eine robuste Abdichtung erfordern. Er bietet IP67- und IP69K-Schutz für Leiterplatteninstallationen und verfügt über eine HDMTD-Buchse mit einer charakteristischen Impedanz von 100 Ω. Der Stecker misst 14 mm in der Breite, 22 mm in der Tiefe und 8 mm in der Höhe und ist in der Farbe Aqua ausgeführt.

Vorteile

Der HDMTD-Quad-Stecker kombiniert hohen Eindringschutz (IP67, IP69K) mit einem PCB-kompatiblen Formfaktor und gewährleistet zuverlässigen Betrieb in staubigen, nassen oder Hochdruckreinigungsumgebungen. Seine 100-Ω-Impedanz unterstützt die Signalintegrität für kompatible Systeme, und die kompakten Abmessungen sparen Platz auf der Platine. Das aquafarbene Gehäuse erleichtert die visuelle Identifizierung bei der Montage.

Geeignet für

Technische Daten

Anwendung

Montieren Sie den Quad-Stecker direkt auf der Leiterplatte unter Verwendung des vorgesehenen Footprints und der Lötpunkte. Stellen Sie sicher, dass der Gegenstecker mit der HDMTD-Buchse kompatibel und auf 100 Ω Impedanz abgestimmt ist, um die Signalintegrität zu erhalten. Überprüfen Sie vor der Aussetzung der Baugruppe an Feuchtigkeit oder Reinigungsverfahren, dass die Dichtflächen und die Kabelverschraubung (falls verwendet) korrekt sitzen, um den IP67/IP69K-Schutz aufrechtzuerhalten.

Empfehlungen

Für zuverlässigen Eindringschutz überprüfen Sie Dichtungen und Gegenstecker regelmäßig und befolgen Sie die Herstellerrichtlinien für Fahrzeug- oder Geräteinstallationen hinsichtlich Anzugsdrehmoment und Reinigungsverfahren. Verwenden Sie Kabel und Gegenstücke, die für 100 Ω Impedanz und kompatible HDMTD-Schnittstellen spezifiziert sind.
