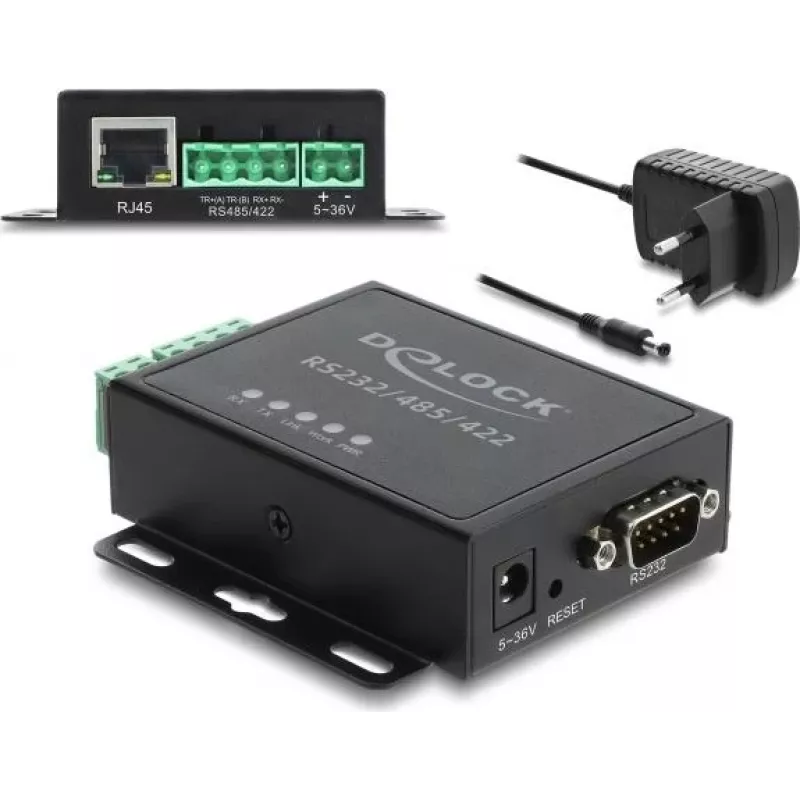

Delock Ethernet LAN Konverter zu RS-232/RS-485/RS-422 und Modbus RTU/TCP Gateway mit 1,5 kV Isolation

Legacy-Serielle Geräte wie RS-232-, RS-485- und RS-422-Ausrüstung verfügen oft über keine Netzwerkkonnektivität, was die Fernüberwachung und Integration in moderne IP-basierte Systeme herausfordernd macht. Der Delock 63004 löst dieses Problem, indem er serielle Schnittstellen mit Ethernet verbindet und eine nahtlose Kommunikation über LAN oder das Internet ermöglicht. Er fungiert auch als Modbus-Gateway, das zwischen Modbus RTU und Modbus TCP konvertiert, was für die industrielle Automatisierung und Gebäudemanagementsysteme unerlässlich ist. Mit 1,5 kV Isolation zwischen Ethernet- und seriellen Ports schützt er Ihre Ausrüstung vor Erdschleifen und Spannungsspitzen und gewährleistet einen zuverlässigen Betrieb in rauen Umgebungen.

Für wen ist es geeignet

Dieser Konverter ist ideal für Systemintegratoren, Ingenieure der industriellen Automatisierung und IT-Profis, die Legacy-Serielle Geräte (wie SPS, Sensoren, Messgeräte oder Barcode-Scanner) mit einem Ethernet-Netzwerk verbinden müssen. Er eignet sich auch für Gebäudeautomation, Energiemanagement und jede Anwendung, die eine Modbus-Protokollkonvertierung erfordert.

Hauptmerkmale

• Konvertiert zwischen Ethernet- und RS-232/RS-485/RS-422-Serielle-Schnittstellen
• Unterstützt Modbus RTU zu Modbus TCP Gateway-Funktionalität
• 1,5 kV Isolation zwischen Ethernet- und seriellen Ports für Überspannungsschutz
• Weiter Betriebstemperaturbereich von -40 °C bis 85 °C
• Metallgehäuse für Langlebigkeit, mit Hutschienen- und Wandmontageoptionen
• Konfigurierbar über Weboberfläche oder Windows-Dienstprogramm

Technische Daten

• Ethernet-Schnittstelle: 1 x RJ45 (10/100/1000 Mbit/s)
• Serielle Schnittstelle: 1 x 5-polige Klemmenleiste (RS-232/RS-485/RS-422)
• Serielle Datenrate: 300 bps bis 230,4 Kbit/s
• Unterstützte Protokolle: Modbus TCP, Modbus RTU (über TCP/IP), TCP/IP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Betriebsmodi: TCP-Server, TCP-Client, UDP, Real COM-Treiber, Pair-Verbindung, Modbus-Gateway
• Stromeingang: 9 - 48 V DC über 5,5 x 2,1 mm DC-Buchse
• Leistungsaufnahme: max. 1,5 W
• ESD-Schutz: 15 kV an seriellen Ports
• LED-Anzeigen: Power, LAN Link/Activity, Serial TX/RX
• Gehäusematerial: Metall
• Betriebstemperatur: -40 °C bis 85 °C
• Montage: Hutschiene oder Wandmontage

Tipps

Verwenden Sie für optimale Leistung ein abgeschirmtes Ethernet-Kabel und stellen Sie eine ordnungsgemäße Erdung sicher. Beachten Sie beim Anschluss von RS-485-Geräten den Abschluss und ggf. Biasing-Widerstände. Der weite Stromeingangsbereich ermöglicht eine flexible Integration in bestehende DC-Stromversorgungssysteme.
