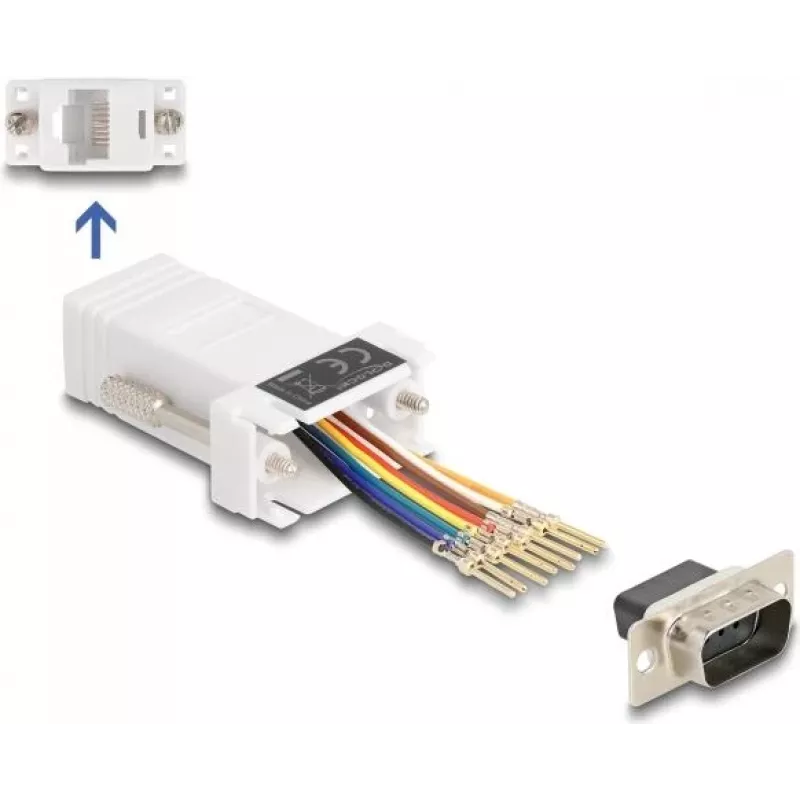

DeLOCK D-Sub 9-polig Stecker auf RJ45 Buchse Montagesatz weiß VGA RJ-45

Dieser DeLOCK Adapter wandelt einen D-Sub 9-poligen Stecker (VGA-ähnlich) in eine RJ45 Buchse um und ermöglicht die Verlängerung einer seriellen Schnittstelle über ein Cat.5 / 5e / 6 Kabel. Der kompakte Montagesatz hat ein weißes Gehäuse und ist für Anwendungen vorgesehen, bei denen eine individuelle Pin-Belegung erforderlich ist; der Kabelleiter wird in die gewünschte Öffnung des RJ45-Steckers eingeführt und im Gehäuse verriegelt.

Vorteile

Der Montagesatz unterstützt eine flexible Pin-Belegung über gängige Ethernet-Kabeltypen (Cat.5 / 5e / 6) und ermöglicht eine angepasste serielle Verdrahtung. Seine geringen Abmessungen (34 × 50 × 16 mm) und die einfache mechanische Verriegelung erlauben eine schnelle Installation. Der Adapter bietet eine VGA-ähnliche D-Sub 9-polige Host-Schnittstelle und einen RJ45 Buchsenausgang, geeignet für den Einsatz, wenn eine kompakte, kabelbasierte serielle Verlängerung benötigt wird.

Geeignet für

• Verlängerung von RS-232 oder anderen seriellen Verbindungen über Cat.5 / 5e / 6 Kabel
• Benutzerdefinierte Pin-Zuordnung für entfernte serielle Geräte
• Kompakte Installationen mit begrenztem Platz

Technische Daten

• Marke: DELOCK
• Modell / MPN: 67102
• Typ: D-Sub 9-polig Stecker auf RJ45 Buchse Montagesatz
• Farbe: Weiß
• Abmessungen: 34 mm (B) × 50 mm (T) × 16 mm (H)
• Anschluss: D-Sub 9-polig (Stecker) auf RJ45 (Buchse)
• Unterstützte Kabeltypen: Cat.5 / Cat.5e / Cat.6
• Ursprung: Hergestellt in China

Verwendung

Führen Sie die Leiter eines Cat.5 / 5e / 6 Kabels entsprechend der gewünschten Pin-Belegung in die entsprechenden Öffnungen der RJ45 Buchse ein. Drücken Sie jeden Leiter in die Öffnung, bis er im Gehäuse einrastet. Verbinden Sie den D-Sub 9-poligen Stecker mit dem Host-Gerät. Überprüfen Sie die Pin-Zuordnung und Signalkontinuität, bevor Sie die Verbindung in Betrieb nehmen.

Empfehlungen

Wählen Sie den Kabeltyp entsprechend den Signal- und Entfernungsanforderungen (Cat.5e oder Cat.6 für verbesserte Leistung). Bestätigen Sie die Pin-Belegungen anhand der Gerätedokumentation und testen Sie die Durchgängigkeit nach der Montage mit einem Multimeter oder Kabeltester.
