DeLOCK D-Sub 9-polig Buchse auf RJ45 Buchse Montagesatz rot VGA RJ-45

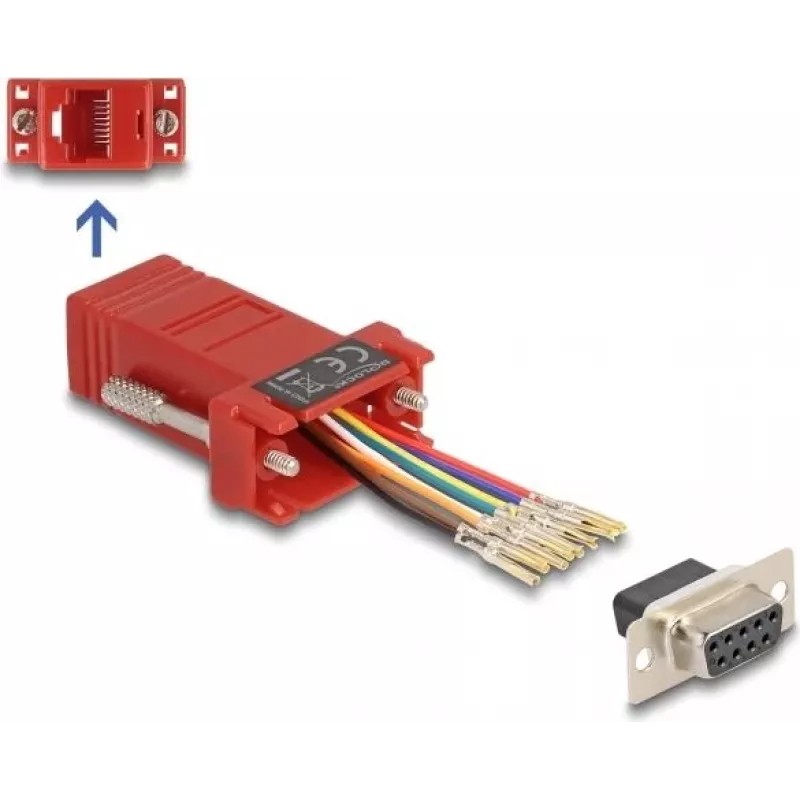

Der DeLOCK D-Sub 9-polig Buchse auf RJ45 Buchse Montagesatz (rot) wandelt eine D-Sub 9-polige VGA-Buchse in einen RJ45-Buchsenanschluss um und ermöglicht die Verlängerung einer seriellen Schnittstelle über standardmäßige Cat.5 / 5e / 6 Kabel. Der kompakte Montagesatz (34 × 50 × 16 mm) ist für die individuelle Pinbelegung vorgesehen, indem die Kabelleiter in die gewünschten Anschlusslöcher eingeführt und im Gehäuse verriegelt werden.

Vorteile

Dieser Montagesatz ermöglicht eine flexible Pinbelegung für serielle Verbindungen mit gängigen Ethernet-Kabeln, unterstützt die einfache Montage ohne Löten durch Fixierung der einzelnen Drähte im Anschlussgehäuse und bietet eine platzsparende Lösung zur Anpassung einer D-Sub 9-poligen VGA-Host-Schnittstelle an einen RJ45-Buchsenausgang. Das rote Gehäuse erleichtert die visuelle Identifikation.

Geeignet für

• Verlängerung serieller oder VGA-bezogener Signale über Cat.5 / 5e / 6 Kabel
• Individuelle Verdrahtung und Feldmontage, wenn spezifische Pinbelegungen erforderlich sind
• Industrielle oder AV-Installationen, die kompakte Adapterlösungen erfordern

Technische Daten

• Marke: DELOCK
• Modell / MPN: 67106
• EAN: 4043619671069
• Anschluss A: D-Sub 9-polig Buchse (VGA-Host-Schnittstelle)
• Anschluss B: RJ45 Buchse (Montagetyp)
• Abmessungen (B×T×H): 34 × 50 × 16 mm
• Kompatibles Kabel: Cat.5 / 5e / 6

Anwendung

Öffnen Sie das Montagegehäuse, führen Sie die abisolierten Leiter eines Cat.5 / 5e / 6 Kabels entsprechend der erforderlichen Pinbelegung in die entsprechenden Löcher der RJ45-Montage ein und verriegeln Sie jeden Draht im Gehäuse. Setzen Sie das Gehäuse wieder zusammen und verbinden Sie die D-Sub 9-polige Buchse mit dem VGA-Hostgerät, während die RJ45-Buchse das Ethernet-ähnliche Kabel aufnimmt. Überprüfen Sie vor dem vollständigen Einsatz die Pinbelegung und die Signalkontinuität.

Empfehlungen

Verwenden Sie hochwertige Cat.5 / 5e / 6 Kabel und sichern Sie die Zugentlastung, um zuverlässige Verbindungen zu gewährleisten. Überprüfen Sie die benutzerdefinierte Pinbelegung mit einem Multimeter und befolgen Sie die Signal- und Erdungsanforderungen des Geräteherstellers bei der Anpassung von VGA- oder seriellen Schnittstellen.
