DeLOCK D-Sub 9-polig Buchse auf RJ45 Buchse Montagesatz gelb VGA RJ-45

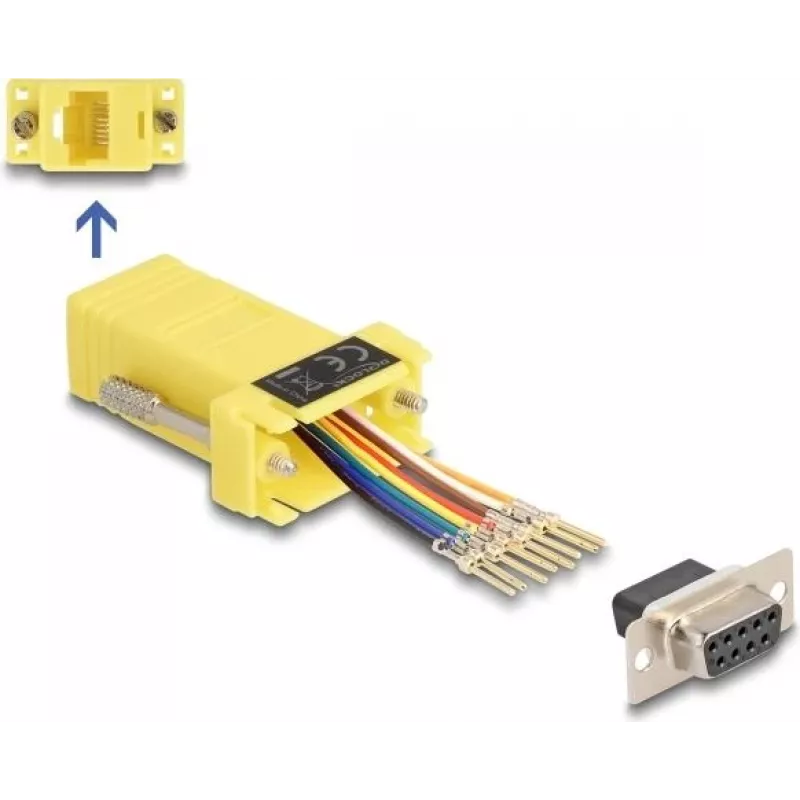

Der DeLOCK D-Sub 9-polig Buchse auf RJ45 Buchse Montagesatz (gelb) ermöglicht die Verlängerung einer seriellen Schnittstelle über ein Cat.5 / 5e / 6 Kabel. Der Satz bietet einen D-Sub 9-poligen Buchsenanschluss, der mit einer RJ45-Buchse gekoppelt ist, und erlaubt eine individuelle Pinbelegung, indem die Kabeladern in die gewünschten Steckplätze eingeführt und im Gehäuse verriegelt werden. Die kompakten Abmessungen machen ihn geeignet für Installationen mit begrenztem Platz.

Vorteile

Dieser Montagesatz ermöglicht eine flexible Verdrahtung einer D-Sub 9 Schnittstelle über ein Standard-Netzwerkkabel, unterstützt individuelle Pinbelegung und erfordert kein Löten. Die RJ45-auf-D-Sub Lösung ist kompakt (34 mm × 50 mm × 16 mm) und wird in einem gut sichtbaren gelben Gehäuse zur einfachen Identifizierung geliefert.

Geeignet für

• Verlängerung von RS-232 oder anderen seriellen Verbindungen über Cat5 / Cat5e / Cat6 Kabel
• Individuelle Pinbelegung zwischen D-Sub 9 und RJ45
• Platzsparende Installationen, die einen kompakten Adapter erfordern

Technische Daten

• Marke: DELOCK
• Modell / MPN: 67107
• EAN: 4043619671076
• Anschluss A: D-Sub 9-polig Buchse
• Anschluss B: RJ45 Buchse
• Farbe: Gelb
• Abmessungen (B × T × H): 34 × 50 × 16 mm
• Kabeltypen: Cat.5 / Cat.5e / Cat.6 (optional)

Verwendung

Bereiten Sie ein Cat5 / Cat5e / Cat6 Kabel vor, indem Sie den Außenmantel abisolieren und die einzelnen Adern trennen. Führen Sie jede Ader entsprechend der gewünschten Pinbelegung in die vorgesehene Öffnung der RJ45-Montageeinheit ein. Nachdem alle Adern positioniert sind, drücken Sie sie in das Gehäuse, bis sie einrasten. Montieren Sie den D-Sub 9-poligen Buchsenstecker am Zielgerät und verbinden Sie das RJ45-Kabel mit der entsprechenden RJ45-Buchse.

Empfehlungen

Überprüfen Sie vor der Verdrahtung die beabsichtigte Pinbelegung und die Signalpegel (z. B. RS-232 Spannungspegel). Verwenden Sie verdrillte Cat5/5e/6 Kabel für eine zuverlässige Signalübertragung und halten Sie die Kabellängen so kurz wie praktisch möglich, um Störungen zu verringern.
