DeLOCK D-Sub 9-Buchse auf RJ45-Buchse Montagesatz weiß VGA RJ-45

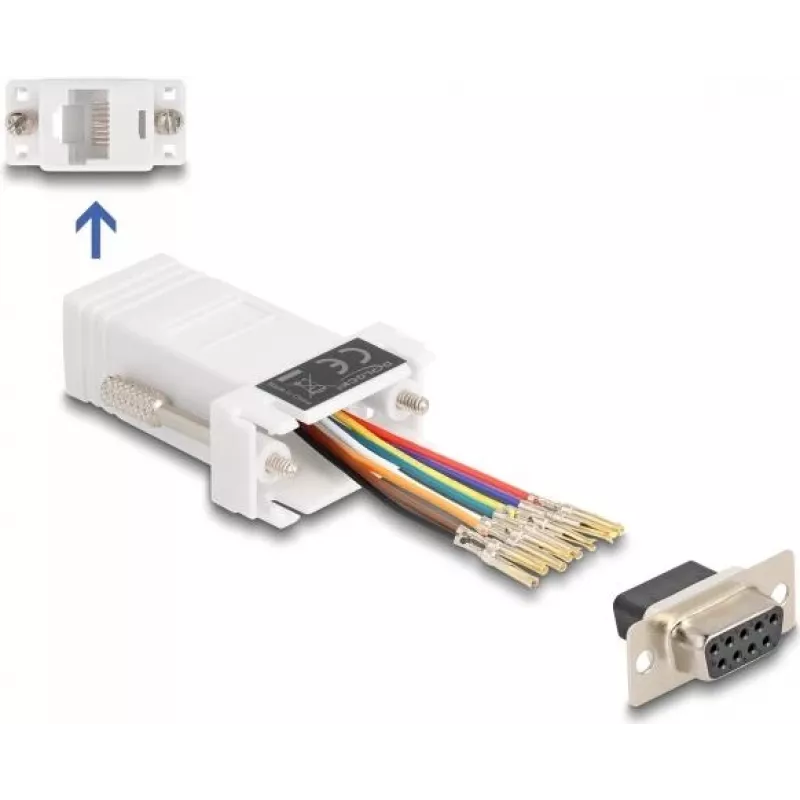

Dieser Adapter von DeLOCK wandelt eine serielle D-Sub 9 (Buchse)/VGA-Verbindung in eine RJ45 (Buchse)-Schnittstelle um und ermöglicht die Verlängerung der seriellen Schnittstelle über ein Cat.5/5e/6-Kabel. Das Kit enthält ein Montagegehäuse, in das der Leiter des RJ45-Kabels eingeführt und fixiert werden kann, um eine benutzerdefinierte Pin-Belegung festzulegen. Das kompakte Gerät misst 34 mm × 50 mm × 16 mm und wird in einem Polybeutel geliefert. Modellnummer: 67105, EAN: 4043619671052.

Vorteile

Der Montagesatz ermöglicht eine flexible Pin-Belegung, indem einzelne Kabelleiter in den Steckverbinder eingeführt und im Gehäuse verriegelt werden, was die Anpassung des D-Sub 9 an verschiedene RJ45-Verdrahtungsschemata erlaubt. Die geringen Abmessungen machen ihn für Installationen mit begrenztem Platzangebot geeignet, und die Verwendung von Standard-Cat.5/5e/6-Kabeln bietet eine praktische und kostengünstige Verlängerungsmethode.

Geeignet für

• Verlängerung einer seriellen D-Sub 9- oder VGA-Verbindung über Cat.5/5e/6-Kabel
• Individuelle Verkabelung, wenn eine nicht standardmäßige Pin-Belegung erforderlich ist
• Kompakte Installationen oder Geräteschränke mit begrenztem Platz

Technische Daten

• Hersteller: DELOCK
• Modell (MPN): 67105
• EAN: 4043619671052
• Anschluss A: D-Sub 9-Buchse
• Anschluss B: RJ45-Buchse (Montage für Cat.5/5e/6)
• Material / Farbe: weißes Gehäuse
• Abmessungen: 34 mm (B) × 50 mm (T) × 16 mm (H)
• Verpackung: Polybeutel
• Hergestellt in: China

Verwendung

Öffnen Sie das Montagegehäuse, führen Sie das Cat.5/5e/6-Kabel so ein, dass jeder Leiter das entsprechende Loch für die gewünschte Pin-Belegung erreicht, stecken Sie die Leiter in den Steckverbinder und verriegeln Sie sie im Gehäuse. Nach dem Schließen des Gehäuses testen Sie die Verbindung, um sicherzustellen, dass die Verdrahtung mit der Ziel-Pinbelegung des D-Sub 9 übereinstimmt. Verwenden Sie geeignete Werkzeuge zum Abisolieren und Einführen der Leiter, um Beschädigungen zu vermeiden.

Empfehlungen

Für eine zuverlässige Signalübertragung verwenden Sie nach Möglichkeit Cat.5e- oder Cat.6-Kabel und überprüfen Sie die benutzerdefinierte Pinbelegung mit einem Durchgangsprüfer, bevor Sie empfindliche Geräte anschließen. Stellen Sie sicher, dass die Leiter vollständig sitzen und das Gehäuse sicher geschlossen ist, um Wackelkontakte zu vermeiden.
