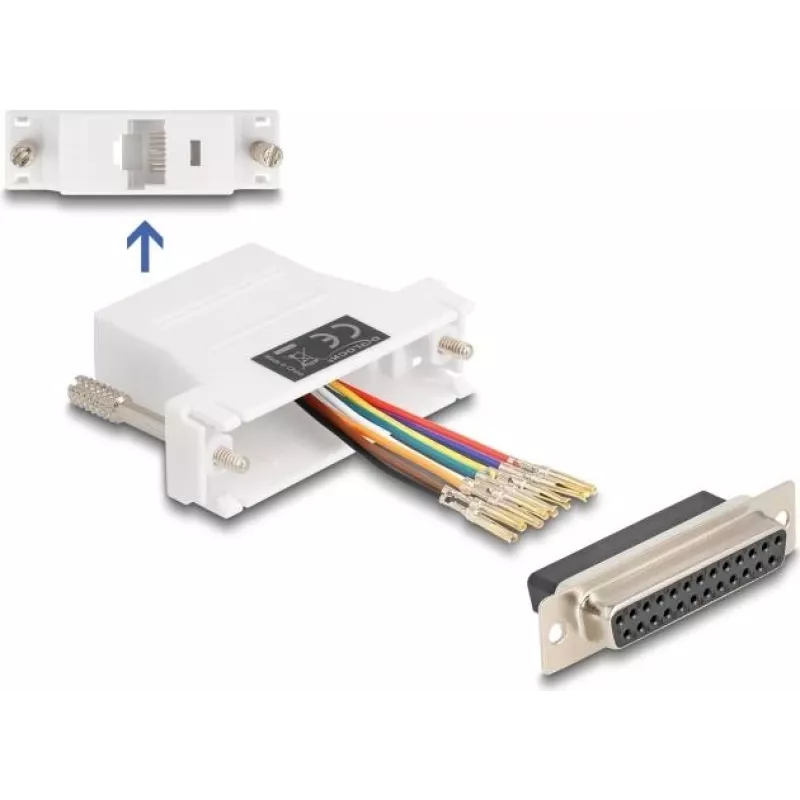

DeLOCK D-Sub 25-polig Buchse auf RJ45 Buchse Montagesatz weiß VGA RJ-45

Dieser DeLOCK D-Sub 25-polig Buchse auf RJ45 Buchse Montagesatz ermöglicht die Verlängerung einer seriellen Schnittstelle über ein Standard-Cat.5/5e/6-Kabel. Der kompakte weiße Adapter bietet eine VGA (D-Sub 25) Host-Schnittstelle und einen RJ45-Ausgang und ermöglicht eine individuelle Pinbelegung, indem der Kabelleiter in das gewünschte Steckerloch eingeführt und im Gehäuse verriegelt wird.

Vorteile

Der Montagesatz unterstützt die Verwendung weit verbreiteter Cat.5/5e/6-Kabel, bietet einen kompakten Formfaktor (40 × 55 × 16 mm) und eine einfache, werkzeuglose Möglichkeit, Pinbelegungen individuell festzulegen. Sein modularer Aufbau ermöglicht eine flexible Verkabelung für Netzwerk- und Datenübertragungsanwendungen, während die standardmäßige D-Sub 25-Buchse und RJ45-Buchse erhalten bleiben.

Geeignet für

• Verlängerung einer seriellen oder parallelen Verbindung mit Cat.5/5e/6-Kabel
• Individuelle Pinbelegung für Altgeräte mit D-Sub 25-Schnittstelle
• Netzwerk- und Datenübertragungskonfigurationen, die einen RJ45-Abschluss erfordern

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 67117
• EAN: 4043619671175
• Anschluss A: D-Sub 25-polig Buchse (VGA Host-Schnittstelle)
• Anschluss B: RJ45 Buchse
• Farbe: Weiß
• Abmessungen: 40 mm (B) × 55 mm (T) × 16 mm (H)

Verwendung

Bereiten Sie ein Cat.5/5e/6-Kabel vor, indem Sie die einzelnen Leiter freilegen. Führen Sie jeden Leiter gemäß der erforderlichen Pinbelegung in das entsprechende Loch des RJ45-Gehäuses ein. Schieben Sie das Kabelende in den Adapter, bis es im Gehäuse einrastet. Überprüfen Sie die Verbindung und sichern Sie die Montage. Für das Einführen und Verriegeln der Leiter sind keine zusätzlichen Werkzeuge erforderlich.

Empfehlungen

Verwenden Sie für eine zuverlässige Signalübertragung hochwertige Cat.5/5e/6-Kabel und überprüfen Sie die Pinbelegung, bevor Sie Geräte anschließen. Vermeiden Sie übermäßiges Biegen am Adapter und stellen Sie sicher, dass das Kabel vollständig im Gehäuse sitzt und verriegelt ist.
