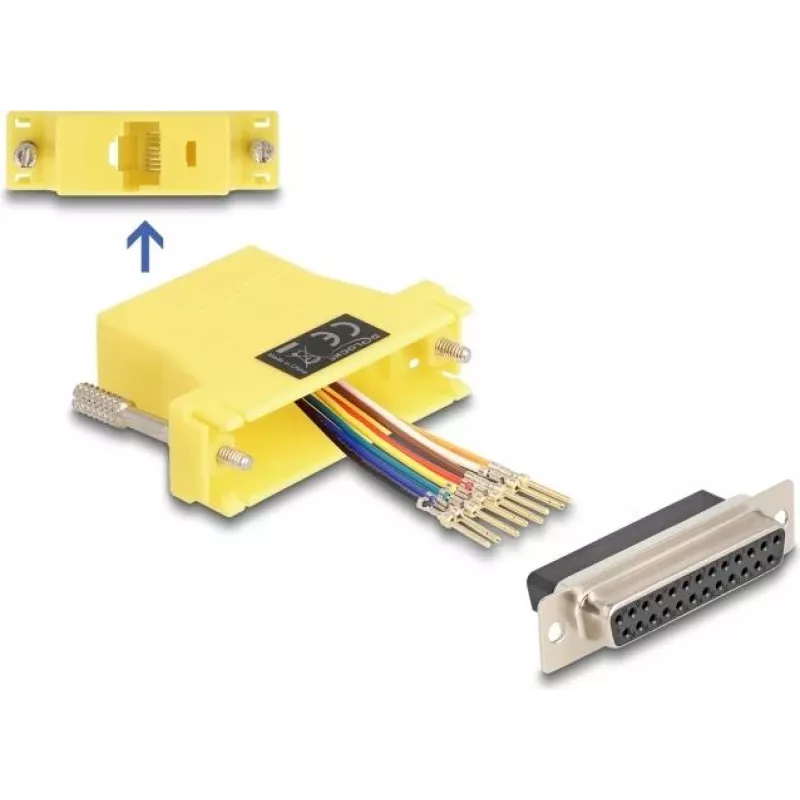

DeLOCK D-Sub 25-polig Buchse auf RJ45 Buchse Montagesatz gelb VGA RJ-45

Dieser Adapter von DeLOCK wandelt einen D-Sub 25-poligen Buchsenanschluss in eine RJ45-Buchse um und ermöglicht die Verlängerung einer seriellen oder VGA-Schnittstelle über ein optionales Cat.5-/5e-/6-Kabel. Das Gehäuse ist gelb und der kompakte Montagesatz enthält die erforderlichen Steckverbinderteile, um eine individuelle Pinbelegung durch Einführen und Verriegeln einzelner Kabeladern im Stecker zu erstellen.

Vorteile

Der Satz ermöglicht eine individuelle Pinbelegung, sodass Sie Signale nach Bedarf zuordnen können. Die Verwendung eines Standard-Cat.5-/5e-/6-Kabels bietet flexible Kabelführung und einfache Beschaffung der Verkabelung. Das kompakte Gehäuse und der einfache Verriegelungsmechanismus machen die Montage unkompliziert und für kundenspezifische Installationen geeignet.

Geeignet für

• Verlängerung einer seriellen D-Sub-25- oder VGA-Verbindung über Cat5/5e/6-Kabel
• Individuelle Pin-Zuordnung oder Signalumleitung
• Feldreparaturen oder Kabelkonfektionierung vor Ort

Technische Daten

• Stecker A: D-Sub 25-polig, Buchse
• Stecker B: RJ45, Buchse
• Kompatibles Kabel: Cat.5 / Cat.5e / Cat.6 (optional)
• Farbe: gelb
• Hersteller: DELOCK
• MPN: 67119, EAN: 4043619671199
• Abmessungen: 40 mm (B) x 55 mm (T) x 16 mm (H)
• Verpackung: Polybeutel, Menge: 1

Verwendung

Bereiten Sie ein Cat.5-/5e-/6-Kabel vor, indem Sie den Außenmantel entfernen und die einzelnen Adern freilegen. Führen Sie jede Ader entsprechend Ihrer gewünschten Pinbelegung in die vorgesehene Öffnung des RJ45-Adapters ein und drücken Sie sie fest, bis die Ader im Gehäuse einrastet. Verbinden Sie die D-Sub-25-Seite mit dem entsprechenden Geräteanschluss. Überprüfen Sie Durchgang und korrekte Pin-Zuordnung mit geeigneten Werkzeugen, bevor Sie die Baugruppe dauerhaft in Betrieb nehmen.

Empfehlungen

Verwenden Sie geschirmtes Kabel und geeignete Erdung, wenn empfindliche Video- oder serielle Signale übertragen werden. Prüfen Sie die Pinbelegungsdiagramme der angeschlossenen Geräte, um Fehlverdrahtung zu vermeiden. Wählen Sie bei langen Strecken oder hochfrequenten Signalen Cat.6-Kabel, um Übersprechen und Signalverluste zu reduzieren.
