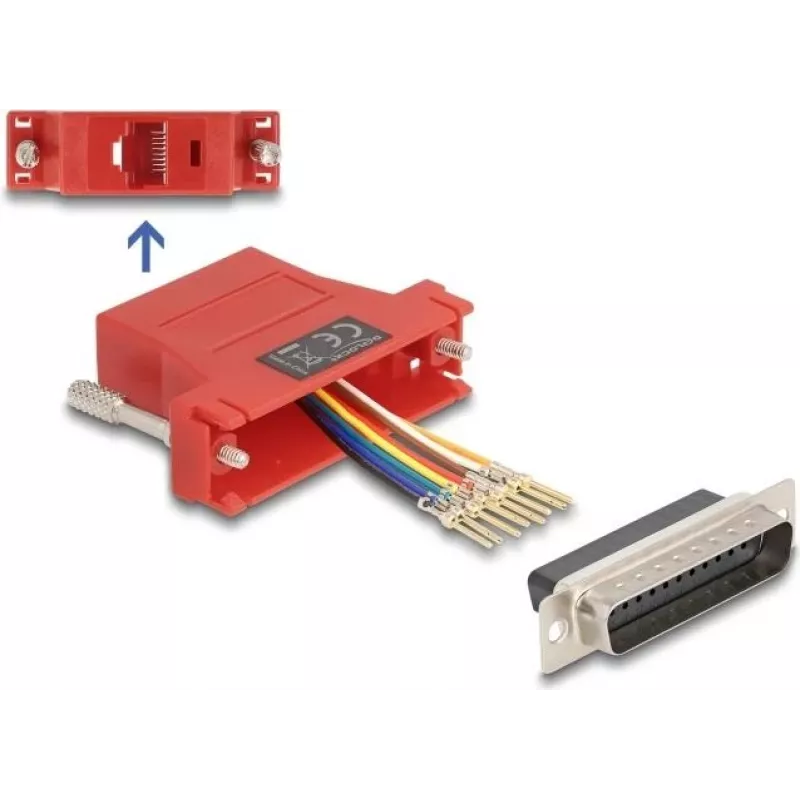

DeLOCK D-Sub 25 Pin Buchse auf RJ45 Buchse Montagesatz rot VGA RJ-45

Der DeLOCK D-Sub 25 Pin Buchse auf RJ45 Buchse Montagesatz (rot) ermöglicht die Erweiterung einer seriellen Schnittstelle über ein optionales Cat.5/5e/6-Kabel. Er verfügt über einen VGA (D-Sub 25) Host-Anschluss und einen RJ45 Ausgangsanschluss, sodass Benutzer die Pinbelegung individuell konfigurieren können, indem sie den Kabelleiter in den gewählten Kontakt einführen und im Gehäuse verriegeln. Der kompakte Bausatz misst 40 mm × 55 mm × 16 mm und wird im Polybeutel geliefert; das Produkt wird in China hergestellt.

Vorteile

Dieser Montagesatz unterstützt eine flexible Pinbelegung über Standard-Cat.5/5e/6-Verkabelung, bietet eine kompakte Grundfläche für platzbeschränkte Installationen und verfügt über einen sicheren Verriegelungsmechanismus, um die Kabelleiter an Ort und Stelle zu halten. Die Konfiguration D-Sub 25 Buchse auf RJ45 Buchse bietet Kompatibilität mit Geräten, die eine 25-polige serielle/VGA-ähnliche Schnittstelle verwenden, und nutzt gleichzeitig kostengünstige Netzwerkkabel für die Verdrahtung.

Geeignet für

• Verlängerung oder Umleitung einer 25-poligen seriellen (D-Sub) Verbindung über Cat.5/5e/6-Kabel
• Individuelle serielle oder Steuerungsverkabelung, bei der eine individuelle Pinbelegung erforderlich ist
• Labor-, Industrie- oder Audio-/Video-Setups, die D-Sub 25 Schnittstellen verwenden

Wichtige Spezifikationen

• Hersteller: DELOCK
• Modell / MPN: 67115
• Produkttyp: D-Sub 25 Pin Buchse auf RJ45 Buchse Montagesatz
• Kabelkompatibilität: Cat.5 / Cat.5e / Cat.6
• Anschluss A: D-Sub 25 Pin Buchse (VGA-ähnlich)
• Anschluss B: RJ45 Buchse
• Abmessungen: 40 mm (B) × 55 mm (T) × 16 mm (H)
• Farbe: Rot
• Verpackung: Polybeutel
• Hergestellt in: China
• EAN: 4043619671151

Verwendung

Entfernen Sie den Mantel des Cat.5/5e/6-Kabels, um die einzelnen Leiter freizulegen, führen Sie jeden Leiter zur gewünschten Kontaktposition an der RJ45-Anschlussbaugruppe und stecken Sie den Leiter in die entsprechende Öffnung. Stellen Sie sicher, dass jeder Leiter im Gehäuse einrastet. Nachdem alle Leiter befestigt sind, überprüfen Sie die Durchgängigkeit und die Pinbelegung mit einem Tester, bevor Sie das Gerät anschließen. Montieren Sie den zusammengebauten Steckverbinder je nach Bedarf am Gerät oder an der Kabelstrecke.

Empfehlungen

Verwenden Sie eine geeignete Abisolierzange und ein Einführwerkzeug, um Beschädigungen der Leiter zu vermeiden. Überprüfen Sie die Pinbelegung und testen Sie die Durchgängigkeit, bevor Sie angeschlossene Geräte mit Strom versorgen. Bei dauerhaften oder vibrationsgefährdeten Installationen sollten Sie das Kabel zusätzlich mit einer Zugentlastung oder Kabelbindern sichern.
