DeLOCK D-Sub 25 Buchse auf RJ45 Buchse Montagesatz gelb VGA RJ-45

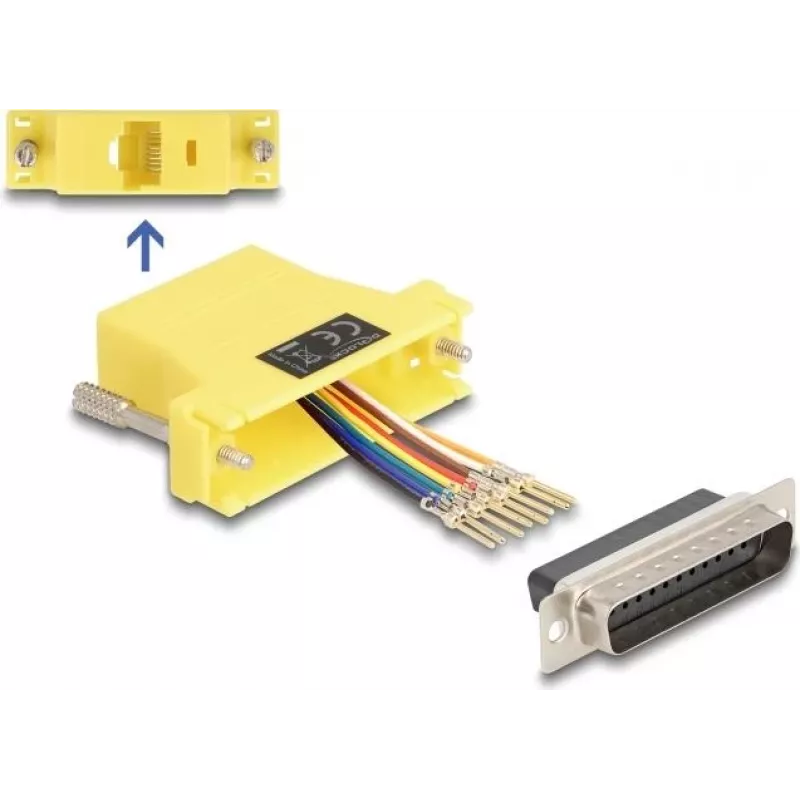

Dieser Delock-Adapter ermöglicht die Erweiterung einer seriellen Schnittstelle über ein Standard-Cat.5-/5e-/6-Kabel. Der D-Sub-25-Buchse-auf-RJ45-Buchse-Montagesatz bietet eine VGA-Host-Schnittstelle und einen RJ-45-Ausgang in einem gelben Gehäuse. Der Steckverbinder ermöglicht eine individuelle Pin-Belegung, indem der Kabelleiter in das gewünschte Loch eingeführt und im Gehäuse verriegelt wird, um eine zuverlässige Verbindung herzustellen. Produktabmessungen: 40 mm (B) x 55 mm (T) x 16 mm (H).

Vorteile

Der Montagesatz unterstützt die Verwendung weit verbreiteter Cat.5-/5e-/6-Kabel zur Verlängerung oder Anpassung einer seriellen D-Sub-25-Schnittstelle. Eine individuelle Pin-Belegung für kundenspezifische Verkabelung ist möglich. Das kompakte Gehäuse und der RJ45-Buchsenausgang vereinfachen die Integration in Systeme mit begrenztem Platz, und die Farbcodierung verbessert die visuelle Identifikation.

Geeignet für (Aufgaben / Anwendungsfälle)

• Verlängerung oder Verlegung einer seriellen D-Sub-25-Verbindung über Twisted-Pair-Kabel
• Kundenspezifische Pinbelegung für serielle oder parallele Signalführung
• Temporäre Feldverkabelung und schnelle Reparaturen mit Standard-RJ45-Patchkabel
• Anwendungen, die kompakte Adaptermodule mit sichtbarer Farbcodierung erfordern

Technische Daten

• Marke: DELOCK
• Modell / MPN: 67116
• EAN: 4043619671168
• Anschluss A: D-Sub 25 Buchse (VGA-Host-Schnittstelle)
• Anschluss B: RJ45 Buchse
• Unterstützte Kabeltypen: Cat.5 / 5e / 6
• Farbe: gelb
• Abmessungen: 40 x 55 x 16 mm (B x T x H)

Verwendung

Bereiten Sie das Cat.5-/5e-/6-Kabel vor, indem Sie den Außenmantel entfernen und die einzelnen Adern trennen. Führen Sie jede Ader gemäß der erforderlichen Pinbelegung in das gewählte Loch des D-Sub-25-Steckverbinders ein. Drücken Sie die Ader fest, bis sie im Gehäuse einrastet. Nach der Verdrahtung sichern Sie den montierten Steckverbinder im Gerät oder Panel und stecken ein passendes RJ45-Kabel in den RJ-45-Buchsenausgang, um die Verbindung abzuschließen.

Empfehlungen

Für eine zuverlässige Signalübertragung verwenden Sie gegebenenfalls geschirmte oder hochwertige Cat.5e-/Cat.6-Kabel und überprüfen Sie die Pinbelegung, bevor Sie angeschlossene Geräte mit Strom versorgen. Stellen Sie sicher, dass die Adern vollständig sitzen und verriegelt sind, um intermittierende Verbindungen zu vermeiden.
