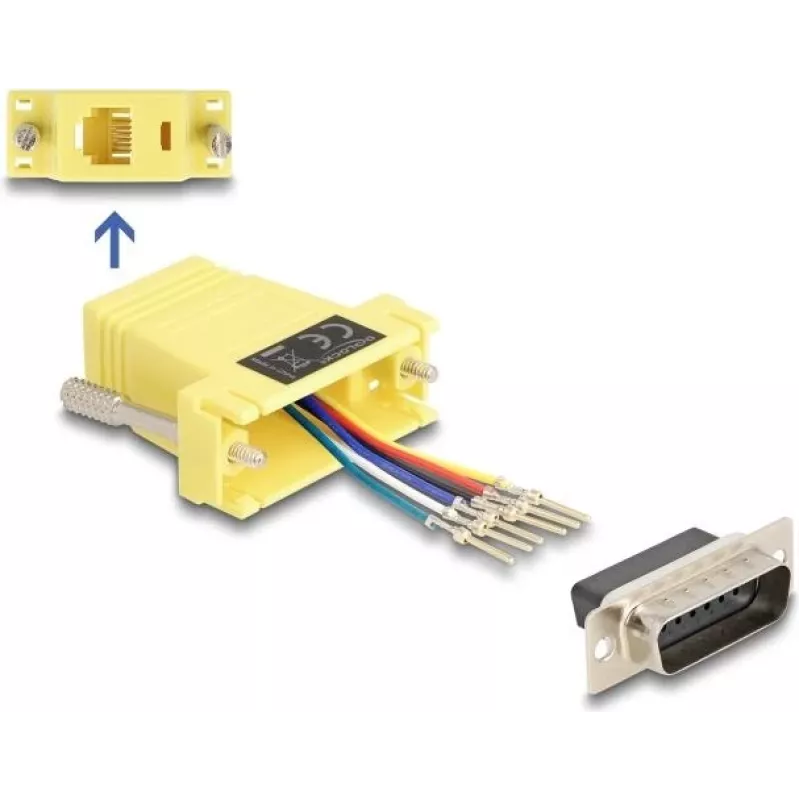

DELOCK D-Sub 15-polig Stecker auf RJ12-Buchse Montagesatz, gelb

Montagesatz für einen DELOCK D-Sub 15-polig Stecker auf RJ12-Buchse in gelb, konzipiert für kundenspezifische Kabelkonfektionierung und Panel- oder Geräteanschlüsse. Dieser Adapter ermöglicht es, eine 15-polige D-Sub Stecker-Schnittstelle mit RJ12-Telekommunikations- oder Steuerleitungen zu verbinden. Die Kontakte können innerhalb des D-Sub-Gehäuses individuell belegt werden und die RJ12-Buchse rastet ein, um einen zuverlässigen Kontakt für ISDN-, Telefon- oder Steuersignalleitungen zu gewährleisten.

Vorteile

Der Bausatz bietet eine kompakte Lösung zur Anpassung von VGA-artigen D-Sub 15-Steckern an RJ12-Verkabelungen, ohne dass vorkonfektionierte Kabel benötigt werden. Die individuelle Belegung der D-Sub-Kontakte ermöglicht flexible Verdrahtungsschemata, die spezifischen Pinbelegungen entsprechen. Die einrastbare RJ12-Buchse sorgt für eine stabile mechanische und elektrische Verbindung, sobald sie in das Gehäuse eingesetzt ist. Das gelbe Gehäuse verbessert die visuelle Erkennbarkeit in gemischten Verkabelungsumgebungen.

Geeignet für

• Anpassung einer D-Sub 15-Schnittstelle an RJ12-Telefon- oder ISDN-Leitungen
• Kundenspezifische Kabelkonfektionen, bei denen bestimmte Pinbelegungen erforderlich sind
• Panel- oder Geräteanschlüsse, die eine kompakte RJ12-Buchse benötigen
• Feldkonfektionierung und Reparatur von Steuer- oder Signalverkabelungen

Wichtige Spezifikationen

• Steckverbindertyp: D-Sub 15-polig (Stecker) auf RJ12 (Buchse)
• Farbe: gelb
• GehäVerwendung: Montagesatz für kundenspezifische Konfektionierung und Panelmontage
• Kontaktbelegung: individuelle/anpassbare Pin-Verdrahtung innerhalb des D-Sub-Gehäuses
• Anwendung: Telekommunikation, ISDN, Telefon, Steuer- und Signalverkabelung

Verwendung

Bereiten Sie die Kabeladern entsprechend der erforderlichen Pinbelegung vor, führen Sie die Kontakte gemäß dem gewählten Verdrahtungsschema in das D-Sub 15-Gehäuse ein und befestigen Sie sie. Setzen Sie die RJ12-Buchse in die dafür vorgesehene Öffnung des Gehäuses ein, bis sie einrastet und einen zuverlässigen Kontakt gewährleistet. Überprüfen Sie nach der Montage Durchgang und korrekte Pin-Zuordnung mit einem Multimeter, bevor Sie die endgültige Installation in einem Panel oder Gerät vornehmen.

Empfehlungen

Verwenden Sie geeignete Abisolier- und Crimpwerkzeuge, um Beschädigungen der Kontakte zu vermeiden. Überprüfen Sie die Pinbelegungen sowohl des D-Sub 15 als auch des RJ12-Anschlusses vor der Montage, um Kompatibilität mit den angeschlossenen Geräten sicherzustellen. Bei Installationen, die mechanischer Belastung ausgesetzt sind, sorgen Sie für Zugentlastung und sichere Befestigung des Gehäuses.
