DeLOCK D-Sub 15-polig Buchse auf RJ45 Buchse Montagekit weiß VGA RJ-45

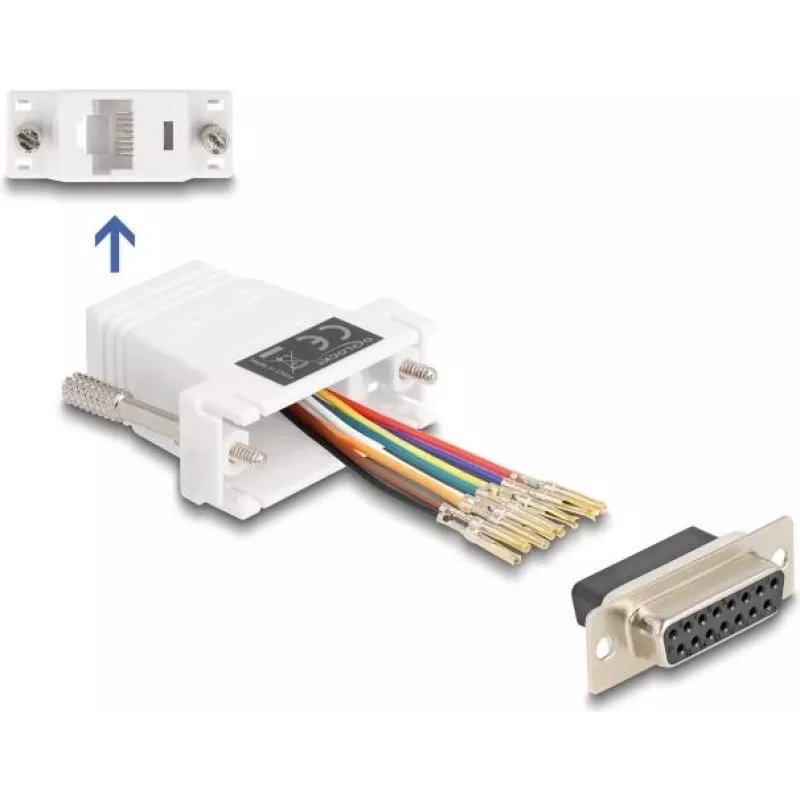

Das DeLOCK D-Sub 15-polig Buchse auf RJ45 Buchse Montagekit ermöglicht es, eine serielle VGA-Schnittstelle über ein Cat.5 / 5e / 6 Kabel zu verlängern. Das Kit stellt einen D-Sub 15 (VGA) Buchsen-Steckverbinder bereit, der mit einem RJ45-Buchsen-Gehäuse kombiniert ist, sodass Sie eine benutzerdefinierte Pin-Belegung erstellen können, indem Sie einzelne Kabeladern in die gewünschten Kontaktlöcher einführen und im Gehäuse arretieren. Das kompakte weiße Modul misst 23 mm (B) x 40 mm (T) x 16 mm (H) und ist für den Einsatz vorgesehen, wo ein VGA-Signal über strukturierte Verkabelung geführt werden muss.

Vorteile

Dieses Montagekit unterstützt flexible, benutzerdefinierte Pin-Belegungen und ist mit Cat.5 / 5e / 6 Kabeln kompatibel, sodass die VGA-Signalübertragung über Standard-Netzwerkkabel ermöglicht wird. Sein kleines weißes Gehäuse vereinfacht die Integration in Installationen mit begrenztem Platz. Das D-Sub 15-polig Buchse auf RJ45 Buchse Design erlaubt die Montage und Reparatur vor Ort, ohne vorkonfektionierte Kabel ersetzen zu müssen.

Geeignet für (Aufgaben / Anwendungsfälle)

• Führen von VGA-Signalen über Cat.5 / Cat.5e / Cat.6 Netzwerkverkabelung
• Benutzerdefinierte Verdrahtung und Pin-Belegung für serielle/VGA-Verbindungen
• Vor-Ort-Montage, Reparaturen oder Modifikationen von VGA-auf-RJ45-Verbindungen
• Integration von VGA-Endpunkten in strukturierte Verkabelungssysteme

Technische Daten

• Marke: DELOCK
• Modell / MPN: 67111
• EAN: 4043619671113
• Anschluss A: D-Sub 15-polig Buchse (VGA)
• Anschluss B: RJ45 Buchse
• Kompatibles Kabel: Cat.5 / Cat.5e / Cat.6
• Farbe: Weiß
• Abmessungen: 23 mm (B) x 40 mm (T) x 16 mm (H)

Anwendung

Entfernen Sie den Mantel des Cat.5 / 5e / 6 Kabels, um die einzelnen Adern freizulegen, führen Sie jede Ader gemäß Ihrer erforderlichen Pin-Belegung in die entsprechende Öffnung des RJ45-Buchsen-Gehäuses ein und arretieren Sie die Drähte im Gehäuse. Stecken Sie die montierte RJ45-Buchse in das Modul und befestigen Sie den D-Sub-Stecker bei Bedarf am VGA-Gerät. Überprüfen Sie Durchgang und Signalintegrität vor der endgültigen Installation.

Empfehlungen

Verwenden Sie für eine zuverlässige VGA-Übertragung ein hochwertiges Cat.5e- oder Cat.6-Kabel und halten Sie die Kabellängen innerhalb der empfohlenen Grenzen für analoge VGA-Signale. Bestätigen Sie die Pin-Zuordnung und testen Sie die montierte Verbindung mit Ihrem Anzeigegerät vor der permanenten Installation.
