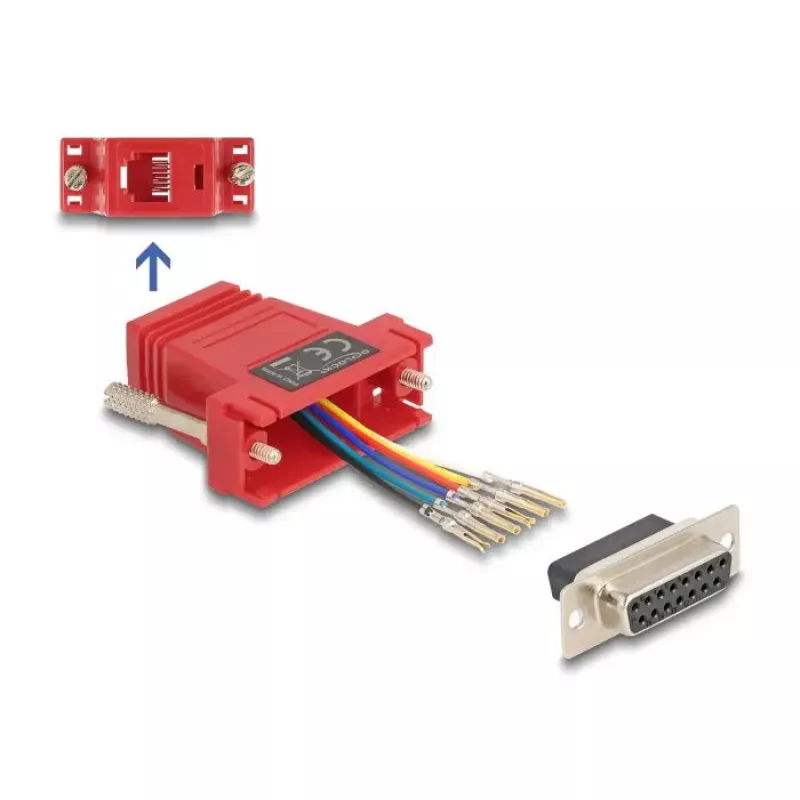

DELOCK D-Sub 15-polig Buchse auf RJ12 Buchse Montageset, rot

Dieses DELOCK D-Sub 15-polig Buchse auf RJ12 Buchse Montageset in Rot bietet die benötigten Teile, um einen kompakten Adapter zwischen einem HD15 (D-Sub 15) Anschluss und einem 6-poligen RJ12-Kabel zu erstellen. Das Set ist für kundenspezifische Kabelkonfektionen, Signal- oder serielle Anpassungen und Reparaturarbeiten vorgesehen, bei denen eine D-Sub-auf-RJ12-Schnittstelle benötigt wird. Die Kontakte können im D-Sub-Gehäuse individuell angeordnet werden, und die Buchsen rasten ein, um einen stabilen elektrischen Kontakt zu gewährleisten.

Vorteile

Das Montageset ermöglicht eine flexible Belegung der D-Sub-15-Schnittstellen-Pins, um spezifischen Verdrahtungsanforderungen zu entsprechen. Ein Einrastmechanismus sichert die Buchsen im D-Sub-Gehäuse für zuverlässigen Kontakt ohne direktes Löten am Gehäuse. Das rote Gehäuse macht den fertigen Adapter in Umgebungen mit mehreren Kabeln optisch unterscheidbar. Das Kit wird als Einzelstück-Lösung geliefert, geeignet für den DIY-Zusammenbau oder professionelle Reparaturarbeiten.

Geeignet für

• Kundenspezifische Kabelkonfektionen, die HD15-D-Sub-Anschlüsse mit RJ12-Leitungen verbinden
• Signalführung oder serielle Anpassungen unter Verwendung von Telefon-/ISDN-Kabeln
• Reparatur oder Austausch beschädigter D-Sub-auf-RJ12-Adapter
• Prototyping und Ad-hoc-Steckeränderungen vor Ort in Kleinserie

Technische Daten

• Steckertyp (ein Ende): D-Sub 15-polig, Buchse (HD15)
• Steckertyp (anderes Ende): RJ12, Buchse (6-polig)
• Gehäusefarbe: Rot
• Verpackung: Montageset, enthält Komponenten für einen Adapter
• Kontakteinfügungsmethode: Einrastbuchsen, die eine individuelle Pin-Belegung ermöglichen

Anwendung

Bereiten Sie das RJ12-Kabel vor, indem Sie den Außenmantel abisolieren und die Adern nach Bedarf abschließen. Ordnen Sie die D-Sub-Kontakteinsätze im Gehäuse entsprechend der gewünschten Pin-Belegung an und drücken Sie dann die RJ12- und D-Sub-Buchsen in das Gehäuse, bis sie einrasten. Überprüfen Sie die Durchgängigkeit und korrekte Verdrahtung mit einem Multimeter, bevor Sie Geräte anschließen. Befolgen Sie alle geltenden Sicherheitsverfahren für Arbeiten mit Signal- oder seriellen Leitungen und stellen Sie sicher, dass die Steckverbinder fest sitzen, um intermittierenden Kontakt zu vermeiden.

Empfehlungen

Verwenden Sie das Kit nur für Niederspannungs-Signal- und serielle Verbindungen; vermeiden Sie Feuchtigkeit und mechanische Belastung an der Kabel-Gehäuse-Übergangsstelle. Überprüfen Sie die Pin-Zuordnung anhand Ihrer Gerätedokumentation, bevor Sie die Montage abschließen, um Fehlverdrahtung zu vermeiden. Bei häufigen Steck-/Trennzyklen erwägen Sie eine Zugentlastung oder Kabelklemmung, um die Lebensdauer zu verlängern.
