DeLOCK D-Sub 15 Pin Buchse auf RJ45 Buchse Montageset Rot VGA RJ-45

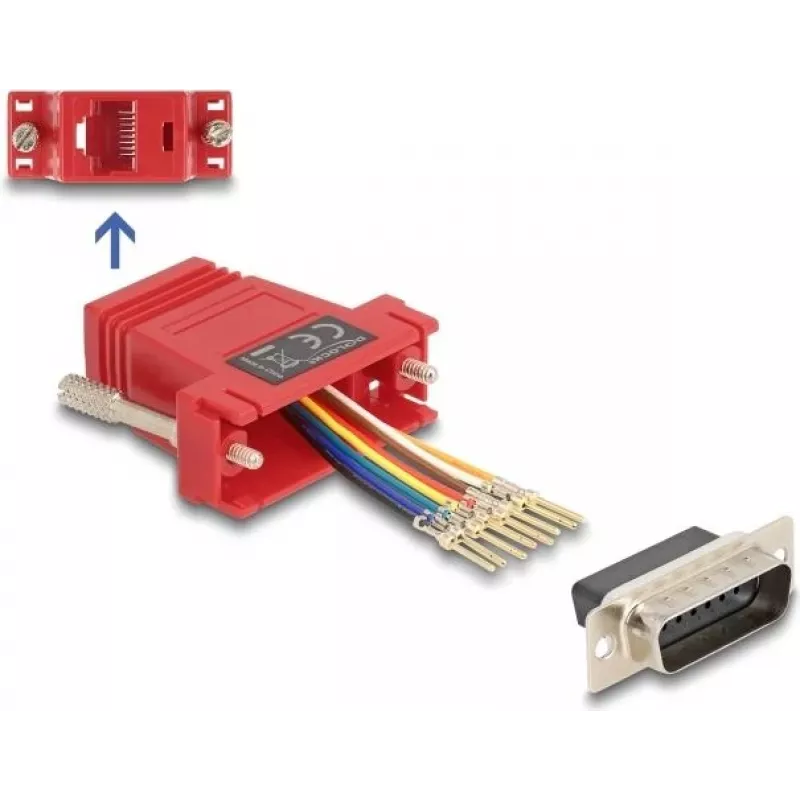

Das DeLOCK D-Sub 15 Pin Buchse auf RJ45 Buchse Montageset (rot) wandelt einen VGA-D-Sub-15-Buchsenanschluss in eine RJ45-Buchsenverbindung um und ermöglicht so die Erweiterung einer seriellen Schnittstelle über ein optionales Cat.5/5e/6-Kabel. Das kompakte Montageset misst 23 mm × 40 mm × 16 mm, wird in China hergestellt und in einem Polybeutel geliefert.

Vorteile

Dieses Adapterkit ermöglicht eine individuelle Pinbelegung, indem der Kabelleiter in das gewünschte Loch des Steckverbinders eingeführt und im Gehäuse verriegelt wird. Der RJ45-Buchsenausgang zusammen mit dem D-Sub-15-Buchseneingang ermöglicht die Nutzung von Standard-Netzwerkverkabelungen zur Erweiterung serieller oder VGA-ähnlicher Verbindungen. Dank der geringen Abmessungen eignet es sich für beengte Einbauräume und lässt sich leicht in bestehende Verkabelungskonfigurationen integrieren.

Geeignet für

• Erweiterung einer VGA-/seriellen D-Sub-15-Verbindung über Cat.5/5e/6-Verkabelung
• Individuelle Pinbelegungs- oder 1:1-Verdrahtungsprojekte
• Kleine Installationen, bei denen kompakte Steckverbinderbaugruppen erforderlich sind

Technische Daten

• Marke: DELOCK
• Modell / MPN: 67109
• EAN: 4043619671090
• Anschluss A: D-Sub 15 Pin Buchse (VGA-Stil)
• Anschluss B: RJ45 Buchse
• Abmessungen (B × T × H): 23 mm × 40 mm × 16 mm
• Farbe: Rot
• Verpackung: Polybeutel
• Herstellungsland: China

Anwendung

Bereiten Sie ein Cat.5/5e/6-Kabel vor, indem Sie den Außenmantel abisolieren, um die einzelnen Leiter freizulegen. Führen Sie jeden Leiter entsprechend der erforderlichen Pinbelegung in das ausgewählte Loch des D-Sub-Steckverbinders ein und drücken Sie ihn hinein, bis er im Gehäuse einrastet. Stecken Sie das konfektionierte RJ45-Ende in die empfangende RJ45-Buchse. Überprüfen Sie Durchgang und korrekte Belegung vor der endgültigen Installation mit einem Multimeter oder Kabeltester.

Empfehlungen

Verwenden Sie bei Bedarf geeignete Kabelschirmung und Erdung für die Signalintegrität. Wählen Sie für zuverlässige Verbindungen über große Entfernungen Cat.5e- oder Cat.6-Kabel und überprüfen Sie die Pinbelegung entsprechend den Anforderungen des Zielgeräts.
