DeLOCK D-Sub 15 Pin Buchse auf RJ45 Buchse Montagekit gelb VGA RJ-45

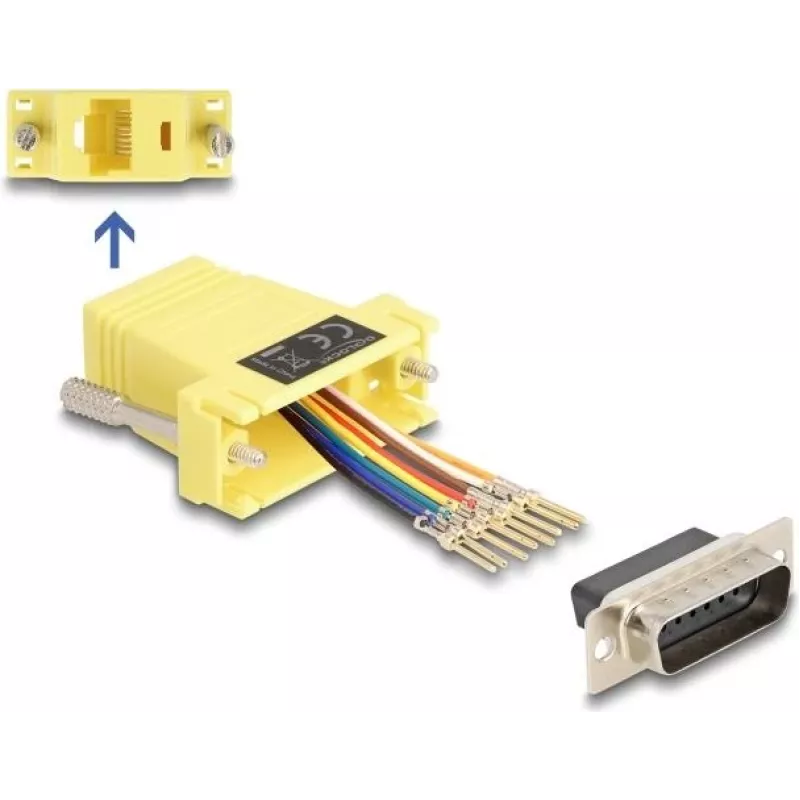

Das DeLOCK D-Sub 15 Pin Buchse auf RJ45 Buchse Montagekit in Gelb bietet eine einfache Möglichkeit, eine VGA-/serielle D-Sub-Verbindung über ein Cat.5/5e/6-Kabel zu verlängern oder neu zu verdrahten. Das Kit verfügt über eine D-Sub 15 Pin (Buchse)-Hostschnittstelle und eine RJ45 (Buchse)-Ausgabeschnittstelle, sodass Sie individuelle Pin-Belegungen vornehmen können, indem Sie die Kabeladern in die gewünschten Anschlusslöcher stecken und im Gehäuse verriegeln. Das kompakte Design ist für zuverlässige Verbindungen und flexible Installation in Umgebungen vorgesehen, in denen eine benutzerdefinierte Pinbelegung erforderlich ist.

Vorteile

Dieses Montagekit ermöglicht eine flexible Pinbelegung für serielle oder VGA-artige Signale über ein Standard-Ethernet-Kabel und reduziert den Bedarf an langen, kundenspezifischen Kabeln. Der RJ45-Buchsenausgang akzeptiert Cat.5 / 5e / 6-Kabel und der D-Sub 15-Buchsenstecker bietet Kompatibilität mit Geräten, die die gängige 15-Pin-Schnittstelle verwenden. Die einfache Plug-and-Lock-Montage unterstützt die schnelle Verkabelung und Änderung vor Ort ohne Spezialwerkzeug.

Geeignet für

• Verlängerung von VGA- oder DB15-serienähnlichen Verbindungen über Cat.5/5e/6-Kabel
• Kundenspezifische Verkabelung und Pin-Zuordnung für Legacy-Geräte
• Reparaturen oder Änderungen von D-Sub 15-Verbindungen vor Ort
• Anwendungen, die eine abnehmbare RJ45-basierte Verbindung mit konfigurierbarer Pinbelegung erfordern

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 67110
• EAN: 4043619671106
• Anschluss A: D-Sub 15 Pin Buchse
• Anschluss B: RJ45 Buchse
• Kabeltyp: Cat.5 / 5e / 6 (optional, nicht im Lieferumfang enthalten)
• Farbe: gelb

Verwendung

Bereiten Sie ein Cat.5 / 5e / 6-Kabel vor, indem Sie den Außenmantel entfernen, um die einzelnen Leiter freizulegen. Führen Sie jeden Leiter gemäß der erforderlichen Pin-Belegung in das gewählte Loch der RJ45-Baugruppe ein und verriegeln Sie dann die Adern im Gehäuse, wie in der Anleitung des Kits beschrieben. Schließen Sie schließlich die D-Sub 15 Buchse an das Host-Gerät und die RJ45-Buchse an das entsprechende Kabel oder den Adapter an. Überprüfen Sie die Durchgängigkeit und die korrekte Belegung, bevor Sie Signale anlegen.

Empfehlungen

Verwenden Sie bei Anwendungen, die empfindlich auf Störungen reagieren, eine geeignete Kabelabschirmung und Erdung. Überprüfen Sie die Pinbelegung anhand der Gerätedokumentation und testen Sie die Verbindungen vor der Verwendung mit einem Multimeter oder Kabeltester. Das Kit enthält kein Cat.5/5e/6-Kabel; wählen Sie die Kabelqualität und -kategorie, die für den beabsichtigten Signaltyp und die Entfernung geeignet ist.
