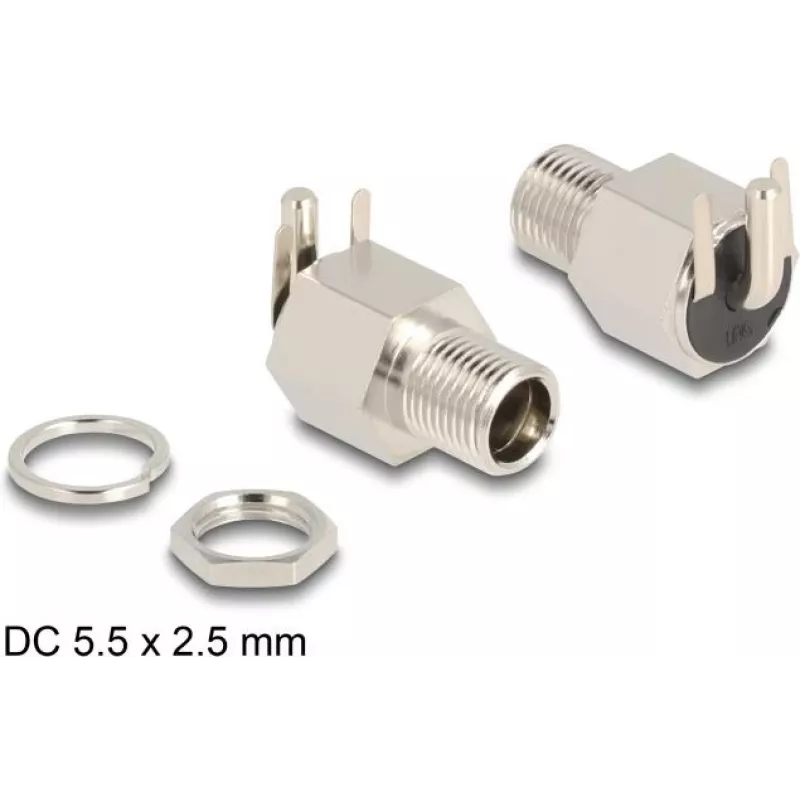

DeLOCK Connector DC 5,5 x 2,5 mm Buchse Einbau-Lötanschluss gewinkelt 20 V 10 A

Der DeLOCK DC-Einbaubuchsen-Steckverbinder 5,5 x 2,5 mm ist für die Montage in einem Gehäuse oder Gerät konzipiert und bietet einen sicheren Stromeingang. Dieser gewinkelte Lötanschluss unterstützt bis zu 20 V und einen Nennstrom von 10 A bei einer kompakten Länge von 12 mm. Der Steckverbinder hat einen Außendurchmesser von 5,5 mm und einen Innendurchmesser von 2,5 mm und ist in silberner Farbe ausgeführt.

Vorteile

Das gewinkelte Design ermöglicht eine platzsparende Installation in Gehäusen und Geräten. Lötanschlüsse sorgen für eine zuverlässige elektrische Verbindung. Die kompakte Länge von 12 mm und die standardmäßigen Abmessungen von 5,5 x 2,5 mm gewährleisten Kompatibilität mit gängigen DC-Netzsteckern. Ausgelegt für 20 V und 10 A, eignet er sich für viele Niederspannungsanwendungen.

Geeignet für

Technische Daten

Verwendung

Bohren oder schneiden Sie ein passend großes Loch in das Gerätegehäuse, das dem Außendurchmesser der Einbaubuchse entspricht, und setzen Sie den Steckverbinder von außen ein. Löten Sie die Versorgungsleitungen unter Beachtung der richtigen Polarität und Isolationsverfahren an die Lötanschlüsse. Befestigen Sie den Steckverbinder entsprechend der Gehäusekonstruktion und überprüfen Sie die Verbindung mit einem Multimeter, bevor Sie Spannung bis zu den angegebenen Grenzwerten von 20 V und 10 A anlegen.

Empfehlungen

Achten Sie beim Löten auf die richtige Polarität und sorgen Sie für Zugentlastung der angelöteten Drähte. Überschreiten Sie nicht die Nennspannung und den Nennstrom. Verwenden Sie geeignete Isolierung und Montagematerial, um Kurzschlüsse und mechanische Beanspruchung zu vermeiden.
