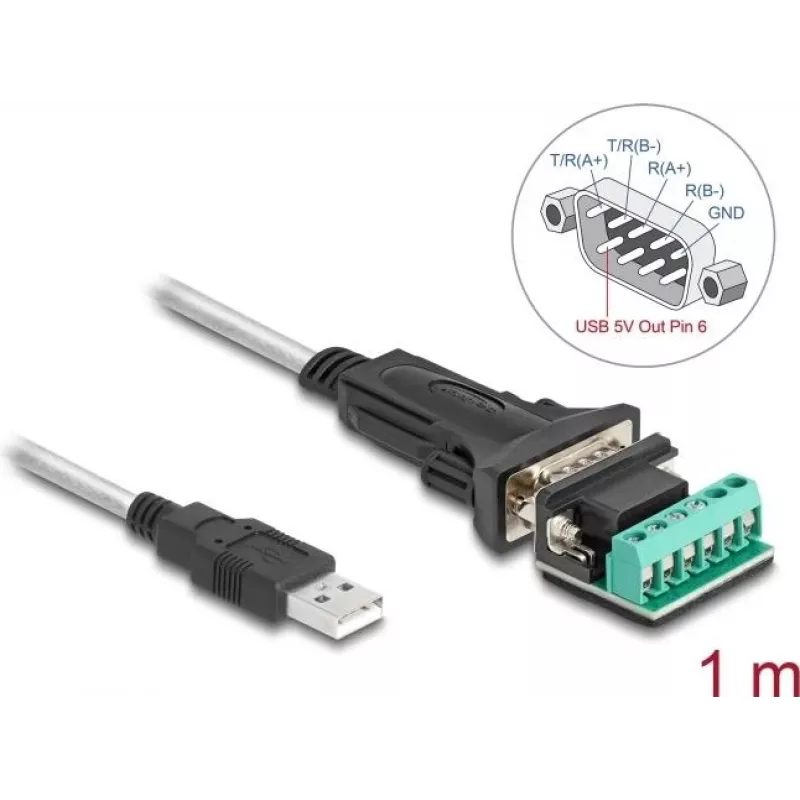

DeLOCK Adapter USB 2.0 Type-A auf Seriell RS-422/485 1m

Dieser USB 2.0-auf-Seriell-Adapter von DeLOCK wandelt einen USB-Typ-A-Anschluss in eine serielle RS-422/RS-485-Schnittstelle um. Er verfügt über ein 1 m langes Kabel und einen abnehmbaren 6-poligen Klemmenblock, der für lötfreie Verbindungen oder den Einbau in PC-Gehäuse geeignet ist. Der Adapter ist für den Anschluss von Messgeräten, Kassensystemen, Druckern, Modems, IoT-Geräten und anderen Geräten vorgesehen, die eine RS-422- oder RS-485-Kommunikation erfordern.

Vorteile

Der Adapter unterstützt die seriellen Standards RS-422 und RS-485 und wird direkt an einen USB 2.0-Typ-A-Anschluss angeschlossen. Ein abnehmbarer Klemmenblock ermöglicht eine einfache Verkabelung und den Einbau in Gehäusen ohne Löten. Die 1 m Kabellänge bietet Flexibilität für Desktop- und Rack-montierte Konfigurationen, und das transparente und schwarze Finish fügt sich gut in verschiedene Installationen ein.

Geeignet für

• Anschluss von Messgeräten mit RS-422/RS-485-Schnittstellen
• Kassensysteme (POS) und Peripheriegeräte
• Serielle Drucker und Modems
• IoT-Geräte und industrielle Steuerungen
• Anwendungen, die lötfreie Klemmenblockverbindungen erfordern

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 64268
• EAN: 4043619642687
• Schnittstelle Eingang: USB 2.0 Typ-A
• Schnittstelle Ausgang: RS-422 / RS-485 über 6-poligen Klemmenblock
• Kabellänge: 1 m
• Anschluss 2: DB-9 (seriell)
• Farbe: Transparent, Schwarz

Anwendung

Den USB-Typ-A-Stecker mit einem USB 2.0-Anschluss des Host-Computers verbinden. Die RS-422- oder RS-485-Signale entsprechend der Pinbelegung und den Erdungsanforderungen des angeschlossenen Geräts mit dem 6-poligen Klemmenblock verdrahten; der Klemmenblock kann in einem PC-Gehäuse montiert oder extern für lötfreie Verbindungen verwendet werden. Bei Bedarf externe Geräte gemäß den Gerätespezifikationen über den Klemmenblock mit 5 V versorgen. Erforderliche Treiber auf dem Hostsystem installieren, damit der USB-Adapter als serieller COM-Port erkannt wird.

Empfehlungen

Für eine zuverlässige Kommunikation die korrekte Verdrahtung für RS-422 oder RS-485 (differentielle Paare und GND) überprüfen, bei Bedarf geeignete Terminierung und Vorspannung einrichten und die Treiberinstallation auf dem Host-Computer sicherstellen. Verwenden Sie die 1 m Kabellänge, um Signalverschlechterungen in typischen Desktop- oder Industrieumgebungen zu reduzieren.
