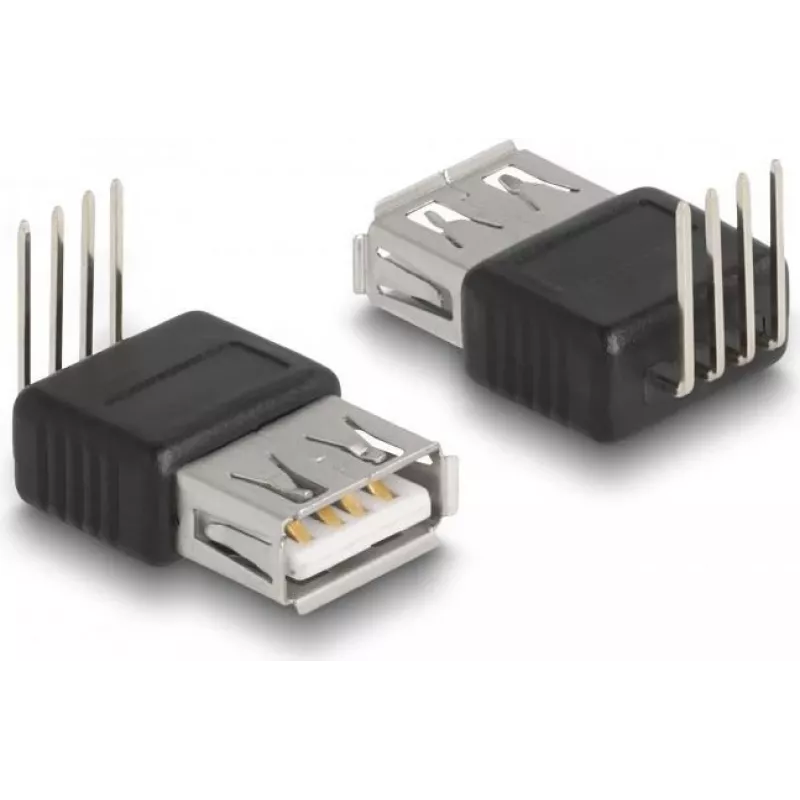

DeLOCK Adapter USB 2.0 Typ-A Buchse auf 4-polig 90° gewinkelt

Der DeLOCK Adapter USB 2.0 Typ-A Buchse auf 4-polig 90° gewinkelt ist ein Durchsteckmontage-Steckverbinder für den Anschluss von USB-2.0-Typ-A-Geräten bei beengten Platzverhältnissen. Er bietet eine USB-Typ-A-Buchse und unterstützt USB-2.0-Signale mit 5 V. Die 90°-gewinkelte Bauform verbessert die Kabelführung und reduziert den Überstand von der Montagefläche.

Vorteile

Das gewinkelte Durchsteckdesign spart Platz auf der Leiterplatte und ermöglicht ein ordentlicheres Kabelmanagement in beengten Gehäusen. Die Kompatibilität mit USB 2.0 gewährleistet standardmäßige Datenübertragung und 5-V-Stromversorgung. Der Steckverbinder wird in schwarz-silberner Ausführung geliefert und eignet sich für viele Gerätegehäuse.

Geeignet für

• Hinzufügen einer USB-Typ-A-Buchse zu Leiterplatten und Gehäusen
• Geräte oder Projekte mit begrenztem rückwärtigem Abstand
• Eingebettete Systeme, DIY-Elektronik und industrielle Bedienfelder

Technische Daten

• USB-Version: 2.0
• Steckverbinder: USB Typ-A Buchse auf 4-polig
• Montageart: Durchsteckmontage
• Ausrichtung: 90° gewinkelt
• Versorgungsspannung: 5 V
• Farbe: Schwarz, Silber
• Marke: DELOCK
• MPN: 66637
• EAN: 4043619666379

Verwendung

Löten Sie die Durchsteckstifte gemäß Ihrem Platinenlayout in die Leiterplatte ein und achten Sie auf die korrekte Ausrichtung des 90°-Winkels. Überprüfen Sie nach dem Löten die elektrische Durchgängigkeit der vier Signal-/Versorgungspins und sichern Sie den Steckverbinder mechanisch, falls das Gehäuse dies erfordert. Schließen Sie einen Standard-USB-2.0-Typ-A-Stecker an die Buchse an, um Daten- und 5-V-Stromübertragung zu ermöglichen.

Empfehlungen

Montieren Sie den Steckverbinder vor dem Einbau des Gehäuses auf der Leiterplatte, um Passform und Freiraum zu prüfen. Treffen Sie bei Handhabung und Lötung die üblichen ESD-Schutzmaßnahmen. Überschreiten Sie nicht die USB-2.0-Leistungsspezifikationen für angeschlossene Geräte.
