DeLOCK 64342 Interner M.2-Adapter Host-Schnittstelle M.2 Stecker Schwarz

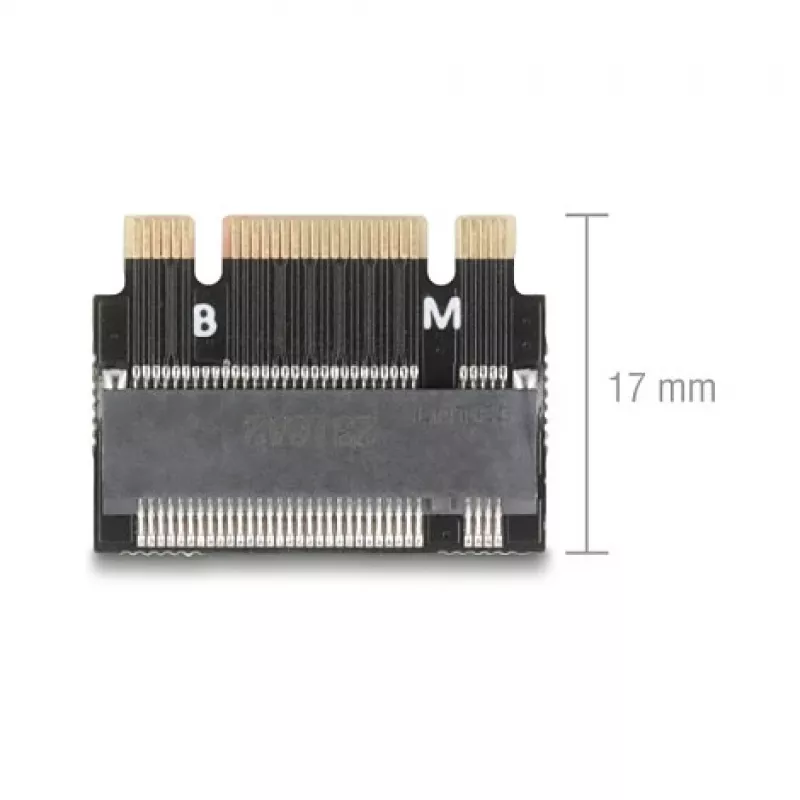

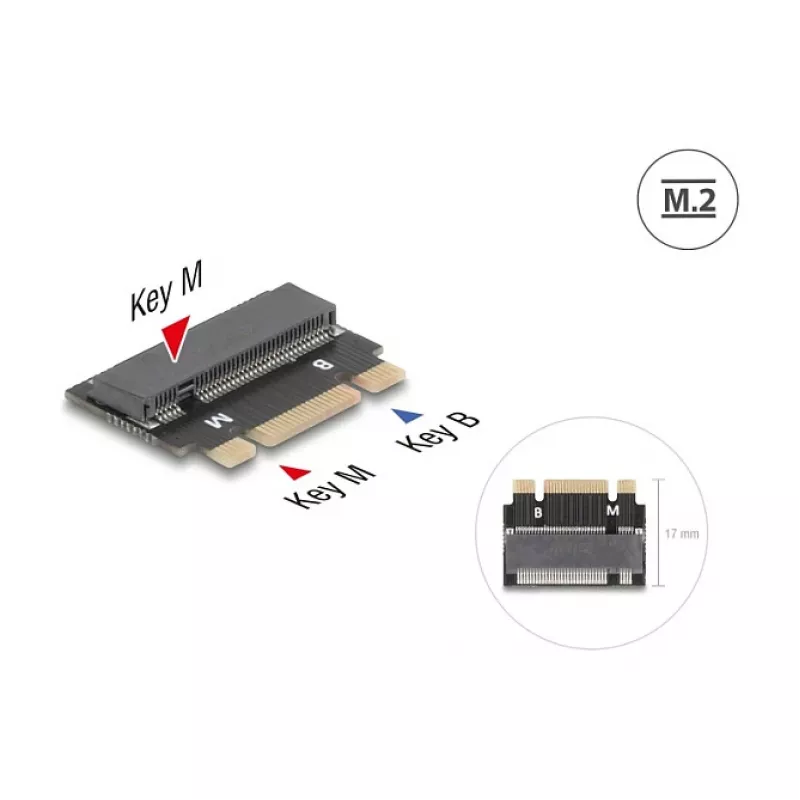

Der DeLOCK 64342 ist ein interner M.2-Adapter, der die Installation eines M.2 2230-Moduls in einem für M.2 2242-Geräte vorgesehenen Steckplatz ermöglicht, indem die Modullänge verlängert wird. Der Adapter verfügt über eine männliche M.2-Host-Schnittstelle und ein kompaktes schwarzes Gehäuse mit den Abmessungen 17 mm × 22 mm × 3 mm. Er unterstützt den Anschluss von SATA- oder NVMe M.2-SSDs an den Host über den erweiterten Modulformfaktor.

Vorteile

Der Adapter bietet eine einfache mechanische Lösung, um ein kürzeres M.2 2230-Modul in einem 2242-Formfaktorsteckplatz zu verwenden, ohne das Modul zu modifizieren. Seine männliche M.2-Host-Schnittstelle gewährleistet Kompatibilität mit standardmäßigen internen M.2-Anschlüssen. Die kompakte Größe und das schwarze Finish machen ihn geeignet für den Einbau in Systeme mit begrenztem Platzangebot.

Geeignet für

• Verlängern eines M.2 2230-Moduls zur Anpassung an M.2 2242-Steckplätze
• Installation von SATA- oder NVMe M.2-SSDs, wenn ein längerer Modulformfaktor erforderlich ist
• Interne Upgrades in kompakten PCs, Laptops (servicetechnisch) und eingebetteten Systemen

Technische Daten

• Hersteller: DELOCK
• Modell / MPN: 64342
• EAN: 4043619643424
• Typ: Interner M.2-Adapter, männliche M.2-Host-Schnittstelle
• Unterstützte Modulgrößen: Erweiterung von M.2 2230 auf M.2 2242
• Unterstützte Schnittstellen: SATA und NVMe M.2-SSDs
• Abmessungen: 17 mm × 22 mm × 3 mm
• Farbe: Schwarz

Verwendung

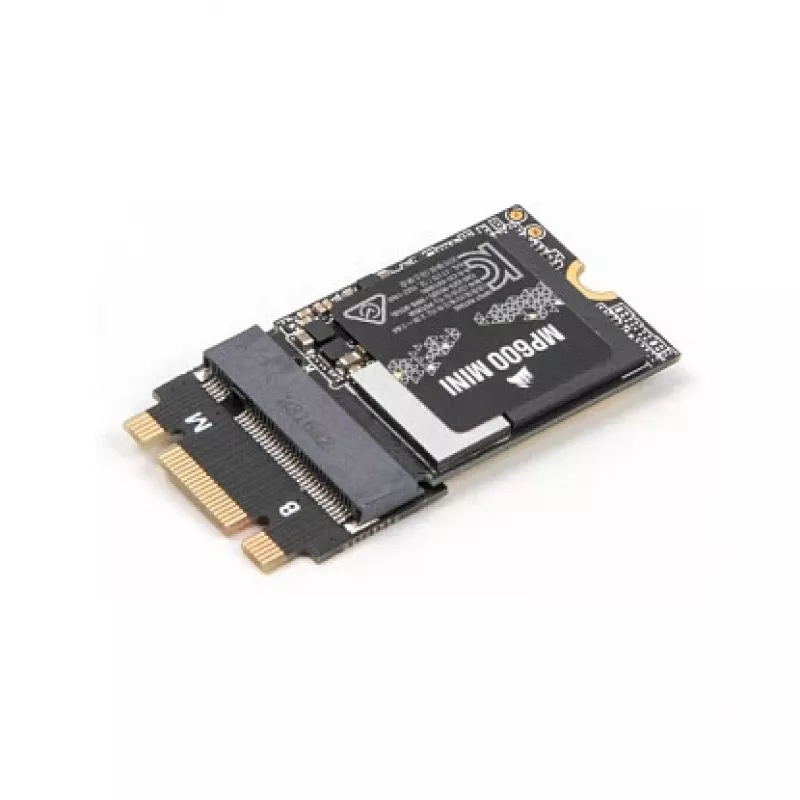

Schalten Sie das System aus und trennen Sie es von jeglicher Stromquelle. Setzen Sie das M.2 2230-Modul so in den Adapter ein, dass der Stecker des Moduls mit der M.2-Schnittstelle des Adapters ausgerichtet ist, und platzieren Sie dann den zusammengesetzten Adapter mit Modul im M.2 2242-Steckplatz auf dem Motherboard oder Gerät. Befestigen Sie die Baugruppe gemäß der Montagemethode des Hostgeräts. Schließen Sie die Stromversorgung wieder an und starten Sie das System; die angeschlossene SATA- oder NVMe-SSD sollte vom Host erkannt werden.

Empfehlungen

Der Adapter ist nur für den internen Gebrauch bestimmt. Stellen Sie sicher, dass das Hostgerät die SSD-Schnittstelle (SATA oder NVMe) des installierten Moduls unterstützt. Behandeln Sie M.2-Module und den Adapter mit Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) und vermeiden Sie Gewaltanwendung an den Anschlüssen, um Beschädigungen zu vermeiden.
