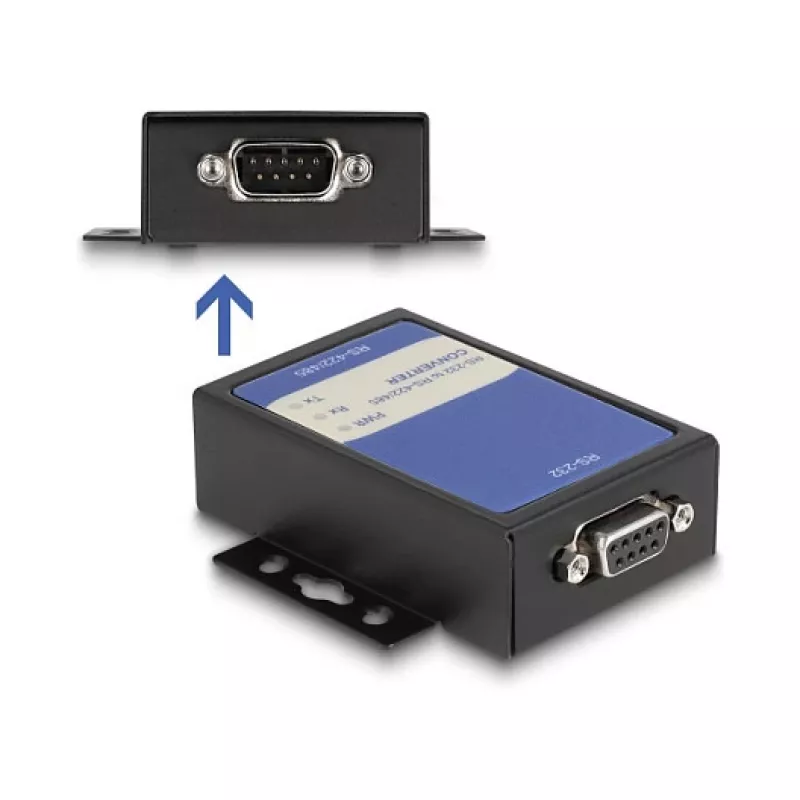

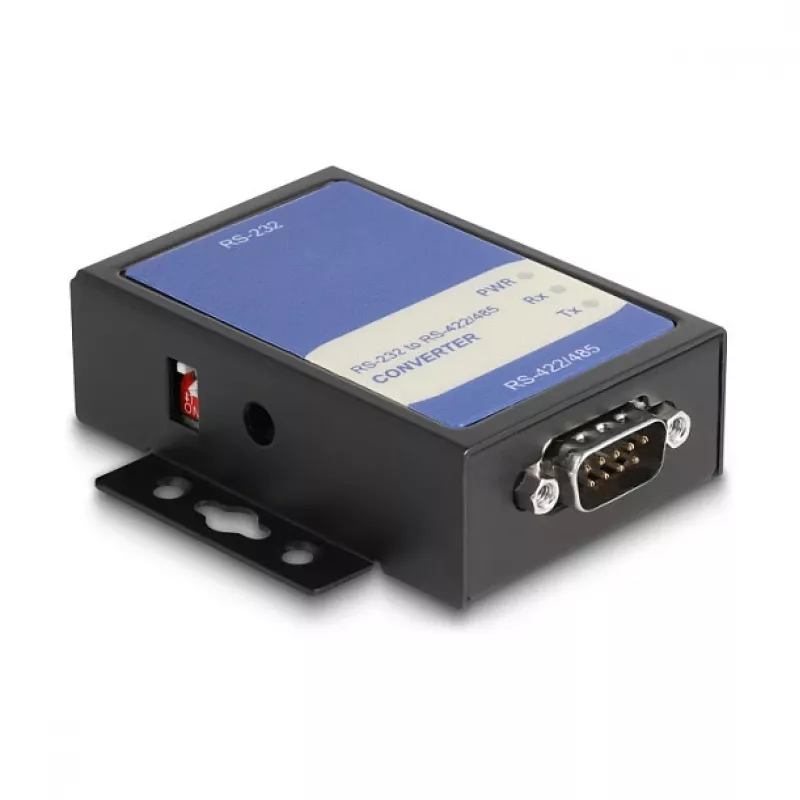

DeLOCK 64265 Serieller Konverter Repeater Isolator RS-232 RS-422/485 Schwarz

Der DeLOCK 64265 ist ein serieller Konverter, Repeater und Isolator, der die Datenübertragung zwischen Geräten mit RS-232- und RS-422/485-Schnittstellen ermöglicht. Untergebracht in einem robusten Metallgehäuse ist das Gerät kompakt (50 × 84,6 × 23 mm) und für den Einsatz in industriellen Umgebungen und Feldbussystemen konzipiert, wobei es galvanische Trennung und Schutz gegen elektrostatische Entladung bietet.

Vorteile

Der Konverter unterstützt RS-232- und RS-422/485-Protokolle in einem Gerät, bietet über Stiftleisten schaltbare interne Abschlusswiderstände und beinhaltet eine Repeater-Funktion zur Erweiterung der Kommunikationsreichweite, wenn zwei Einheiten verbunden werden. Das Metallgehäuse bietet mechanischen Schutz, EMV-Abschirmung und mehrere Montagemöglichkeiten für die Installation in Schaltschränken oder auf Hutschienen.

Geeignet für

• Anschluss von RS-232-Geräten an RS-422/485-Netzwerke
• Feldbus- und Industrieautomationsinstallationen
• Verlängerung der RS-232-Verbindungsstrecke durch zwei verbundene Konverter
• Umgebungen, die galvanische Trennung und ESD-Schutz erfordern

Technische Daten

• Hersteller: DELOCK
• Modell / MPN: 64265
• Schnittstellen: RS-232 ↔ RS-422/485
• Funktionen: Konverter, Repeater, Isolator
• Abmessungen: 50 mm × 84,6 mm × 23 mm
• GehäVerwendung: Metall
• Abschlusswiderstände: intern, schaltbar über Stiftleisten
• Erweiterungsoption: zwei Einheiten können direkt verbunden werden für RS-232-Reichweite bis zu 1200 m
• EAN: 4043619642656

Verwendung

Installieren Sie den Konverter an einem geeigneten Ort mit den verfügbaren Montageoptionen und schließen Sie das RS-232-Gerät an den RS-232-Port und das RS-422/485-Netzwerk an die entsprechenden Klemmen an. Konfigurieren Sie die internen Abschlusswiderstände mit den integrierten Stiftleisten entsprechend der Netzwerktopologie und den Impedanzanforderungen. Für eine größere RS-232-Entfernung verbinden Sie zwei DeLOCK 64265-Einheiten direkt und überprüfen Sie die Signalintegrität und Erdung vor der Inbetriebnahme.

Empfehlungen

Für eine zuverlässige Kommunikation über große Entfernungen aktivieren Sie die Abschlusswiderstände nur an den Busenden und stellen Sie einheitliche Verkabelungs- und Erdungspraktiken sicher. Nutzen Sie die Montageoptionen des Metallgehäuses, um mechanische Belastungen zu minimieren, und platzieren Sie den Konverter fern von starken elektromagnetischen Quellen.
