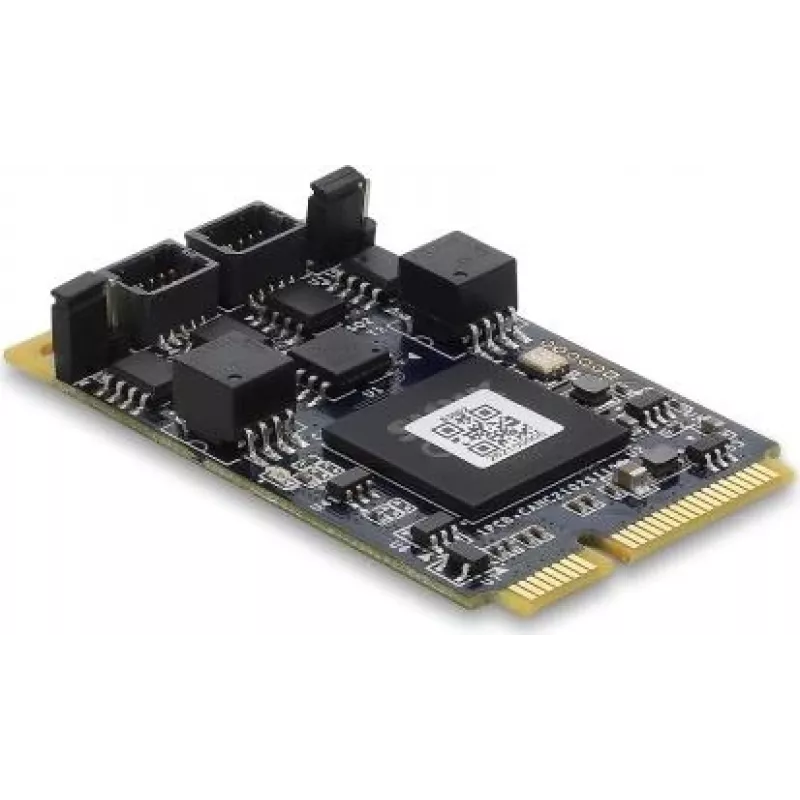

DELOCK 63002 CAN 2.0 / CAN FD Mini PCIe-Schnittstellenkarte, 2 x D-Sub 9 Pin, bis zu 8 Mbps, galvanische Trennung & Überspannungsschutz

Für industrielle und eingebettete Anwendungen, die eine zuverlässige CAN-Kommunikation erfordern, zeichnet sich die Delock 63002 durch die Kombination von zwei CAN-FD-Kanälen auf einer einzigen Mini-PCIe-Karte mit robuster galvanischer Trennung und Überspannungsschutz aus. Im Gegensatz zu einfachen CAN-Adaptern unterstützt diese Karte sowohl CAN 2.0 A/B als auch CAN FD mit bis zu 8 Mbps und ermöglicht so einen Hochgeschwindigkeits-Datenaustausch in rauen elektrischen Umgebungen. Die beiden D-Sub-9-Steckverbinder ermöglichen den direkten Anschluss an CAN-Netzwerke ohne zusätzliche Breakout-Kabel, während die wählbaren 120-Ω-Abschlusswiderstände eine flexible Buskonfiguration erlauben. Der bewährte IXXAT-Chipsatz gewährleistet eine breite Betriebssystemkompatibilität und deterministisches Echtzeitverhalten.

Highlights

• Zweikanalige CAN-2.0-A/B- und CAN-FD-Schnittstelle mit Datenraten bis zu 8 Mbps
• Mini-PCIe-Vollformat für eingebettete Systeme und Industrie-PCs
• Galvanische Trennung und Überspannungsschutz auf jedem Kanal für erhöhte Sicherheit
• Zwei D-Sub-9-Steckverbinder (männlich) für direkte CAN-Bus-Verkabelung
• Wählbare 120-Ω-Abschlusswiderstände pro Kanal über Jumper
• Unterstützt Listen-Only- und Selbstempfangsmodi für Diagnose und Tests
• Weiter Betriebstemperaturbereich von -40 °C bis 85 °C
• Niedriger Stromverbrauch von ca. 1,5 W

Im täglichen Einsatz

Die Integration der Delock 63002 in ein Fahrzeug-, Automatisierungs- oder Labor-Setup ist dank der Standard-Mini-PCIe-Steckplatzkompatibilität unkompliziert. Die Karte wird von Windows- und Linux-Betriebssystemen erkannt und ermöglicht den sofortigen Zugriff auf CAN-Netzwerke über gängige Software-Tools. Die galvanische Trennung verhindert Erdschleifen und schützt das Host-System vor Spannungsspitzen, während der Überspannungsschutz vor transienten Überspannungen schützt, die in Automobil- und Industrieumgebungen häufig auftreten. Die beiden unabhängigen Kanäle können verwendet werden, um separate CAN-Busse anzuschließen oder eine redundante Verbindung herzustellen. Die wählbaren Abschlusswiderstände vereinfachen die Anpassung der Netzwerktopologie ohne externe Komponenten.

Vollständige Spezifikationen

• Marke: Delock
• Modell: 63002
• MPN: 63002
• EAN: 4043619630028
• Host-Schnittstelle: Mini PCIe
• Erweiterungskartenstandard: Mini PCIe Vollformat
• Ausgangsschnittstelle: 2 x D-Sub 9 Pin (männlich)
• Unterstützte Protokolle: CAN 2.0 A/B, CAN FD
• Maximale Datenübertragungsrate: 8 Mbps
• Chipsatz: IXXAT
• Galvanische Trennung: Ja
• Überspannungsschutz: Ja
• Wählbarer Abschlusswiderstand: 120 Ω pro Kanal
• Betriebsmodi: Listen-Only, Selbstempfang
• Betriebstemperatur: -40 °C bis 85 °C
• Lagertemperatur: -40 °C bis 85 °C
• Relative Luftfeuchtigkeit bei Betrieb: 5% bis 95% nicht kondensierend
• Stromverbrauch: 1,5 W typisch
• Betriebssystemunterstützung: Windows 7/8/8.1/10/11 (32/64 Bit), Linux Kernel 2.6.x oder höher
• Konformität: RoHS, CE, FCC

Abschließende Anmerkung

Die Delock 63002 ist eine zuverlässige Wahl für Ingenieure, die eine schnelle, isolierte CAN-FD-Konnektivität in einem kompakten Mini-PCIe-Formfaktor benötigen, unterstützt durch industrielle Temperaturtoleranz und geringen Stromverbrauch.
