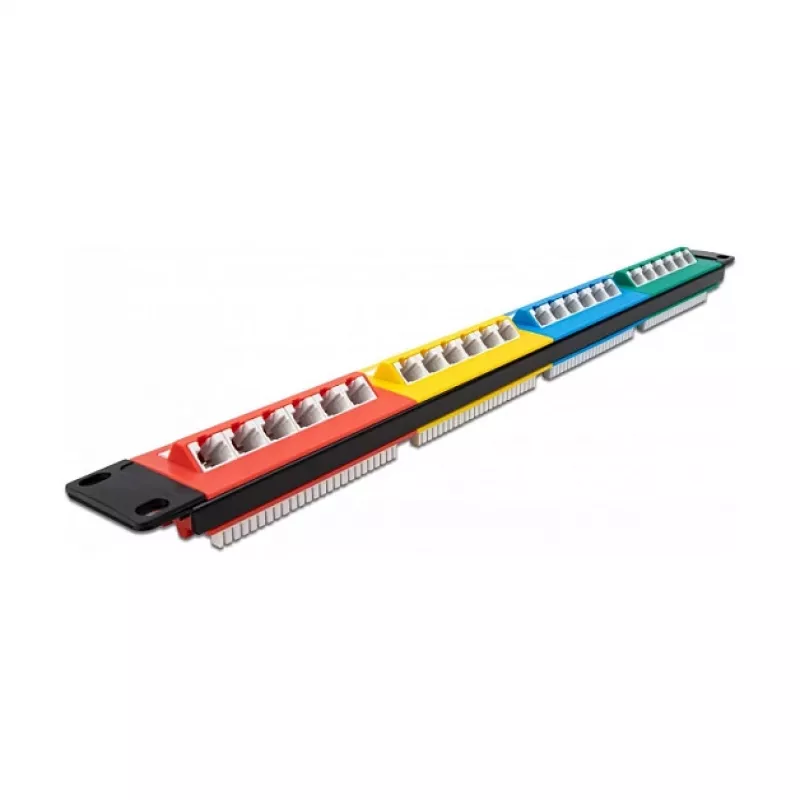

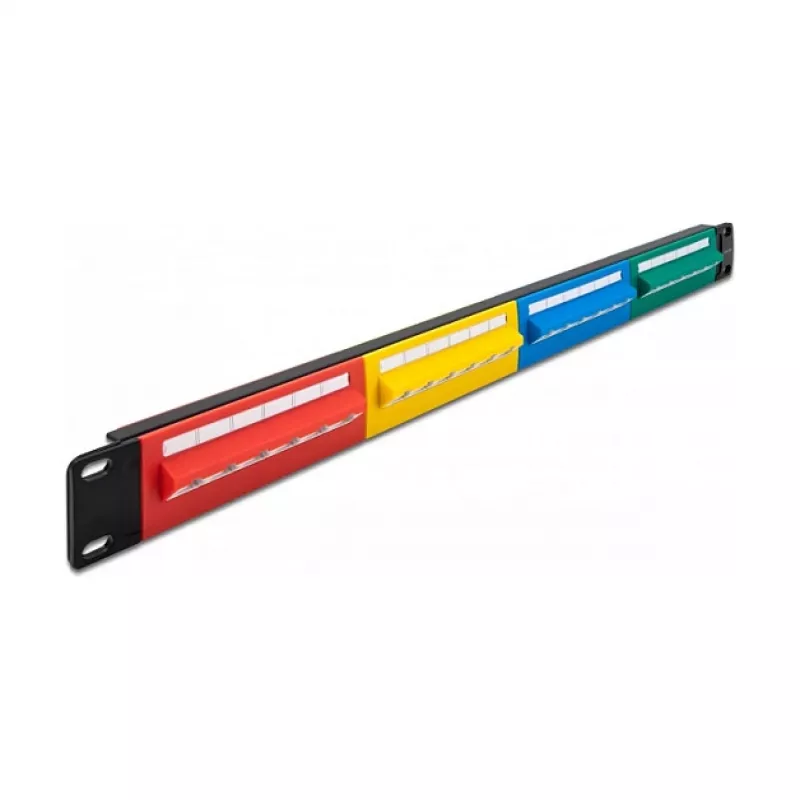

DeLOCK 19 Zoll Patchpanel 24 Port Cat.5e 1HE farbig RJ-45

Das DeLOCK 19" Patchpanel 24 Port Cat.5e 1HE farbig RJ-45 ist ein rackmontierbares Panel, das 24 Cat.5e RJ-45-Ports für strukturierte Netzwerkinstallationen bereitstellt. Gefertigt aus Metall und Kunststoff, passt das Panel in einen standardmäßigen 19"-Schrank und misst 482,6 mm × 44,5 mm × 33,4 mm. Erhältlich in Blau, Gelb, Rot und Grün, nimmt es AWG 22–26 Leiter auf und verwendet LSA-Schneidklemmen für den Kabelabschluss.

Vorteile

Dieses Patchpanel bietet 24 Cat.5e RJ-45-Ports in einem kompakten 1HE-Formfaktor für effiziente Rack-Platznutzung. Seine Metall-Kunststoff-Konstruktion sorgt für mechanische Stabilität, während die Farboptionen die visuelle Identifikation von Netzwerksegmenten unterstützen. Der LSA-Schneidklemmanschluss ermöglicht zuverlässige Verbindungen für AWG 22–26 Kabel und vereinfacht die Installation bei Verwendung eines Auflegewerkzeugs.

Geeignet für

• Strukturierte Verkabelung in Büros und Serverräumen
• LAN-Verteilung und Patchverbindungen zwischen Switches und Endpunkten
• Farbcodierte Netzwerksegmentierung und Kabelmanagement

Technische Spezifikationen

• Ports: 24 RJ-45 (Cat.5e)
• Montage: 19" Rack, 1HE
• Kabeldurchmesser: AWG 22–26

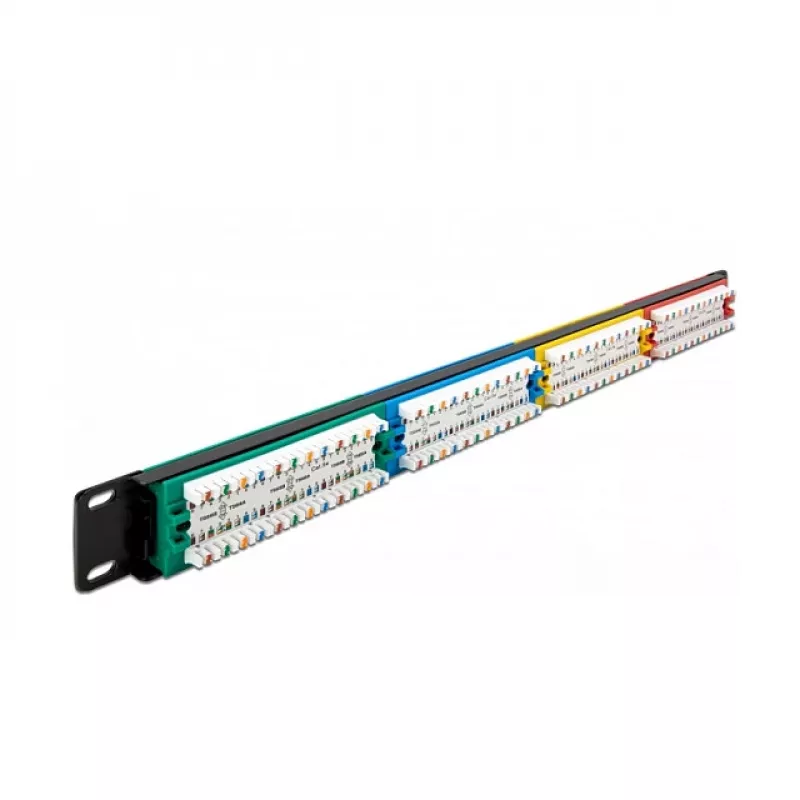

• Anschluss: LSA-Schneidklemmen (Auflegewerkzeug erforderlich)
• Material: Metall und Kunststoff
• Abmessungen: 482,6 mm (B) × 44,5 mm (H) × 33,4 mm (T)
• Farben: Blau, Gelb, Rot, Grün

Verwendung

Montieren Sie das Patchpanel mit geeigneten Rackschrauben in einem standardmäßigen 19"-Schrank. Bereiten Sie die Netzwerkkabel auf die empfohlene Länge vor, führen Sie die Leiter in die entsprechenden LSA-Schneidklemmplätze ein und schließen Sie jedes Kabel mit einem Auflegewerkzeug ab. Verbinden Sie nach dem Abschluss Patchkabel mit den vorderen RJ-45-Ports, um Switches, Patchpanels oder Netzwerkgeräte nach Bedarf zu verknüpfen.

Empfehlungen

Verwenden Sie ein kompatibles Auflegewerkzeug für LSA-Blöcke und befolgen Sie die geltenden Verdrahtungsstandards (TIA/EIA oder lokale Äquivalente) für eine gleichbleibende Cat.5e-Leistung. Beschriften Sie die Ports oder nutzen Sie die Farboptionen, um Patchvorgänge und Fehlerbehebung einfach zu halten.
