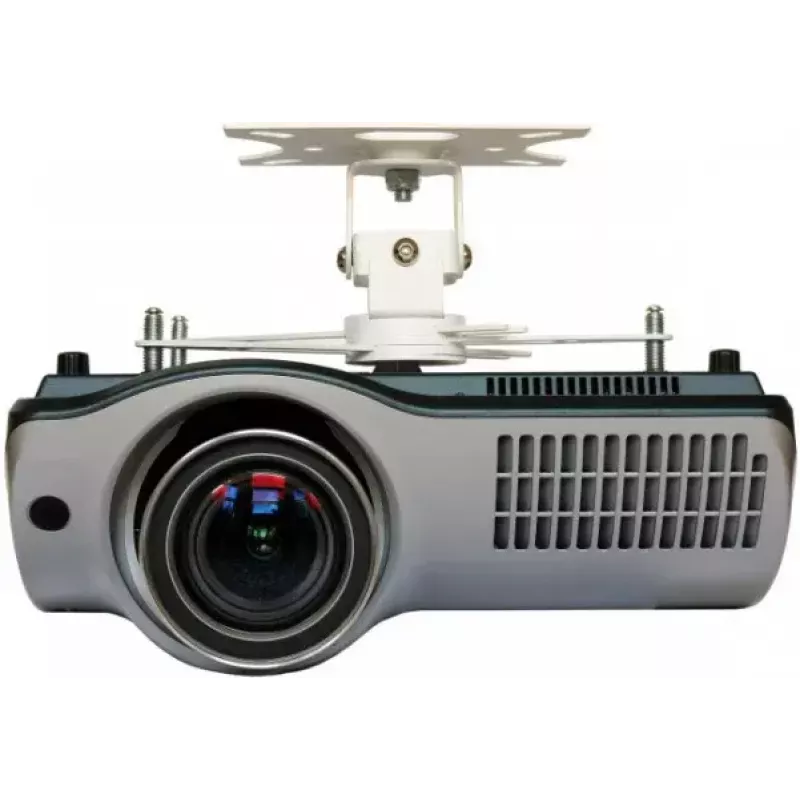

Deckenhalterung Vision TM-1200

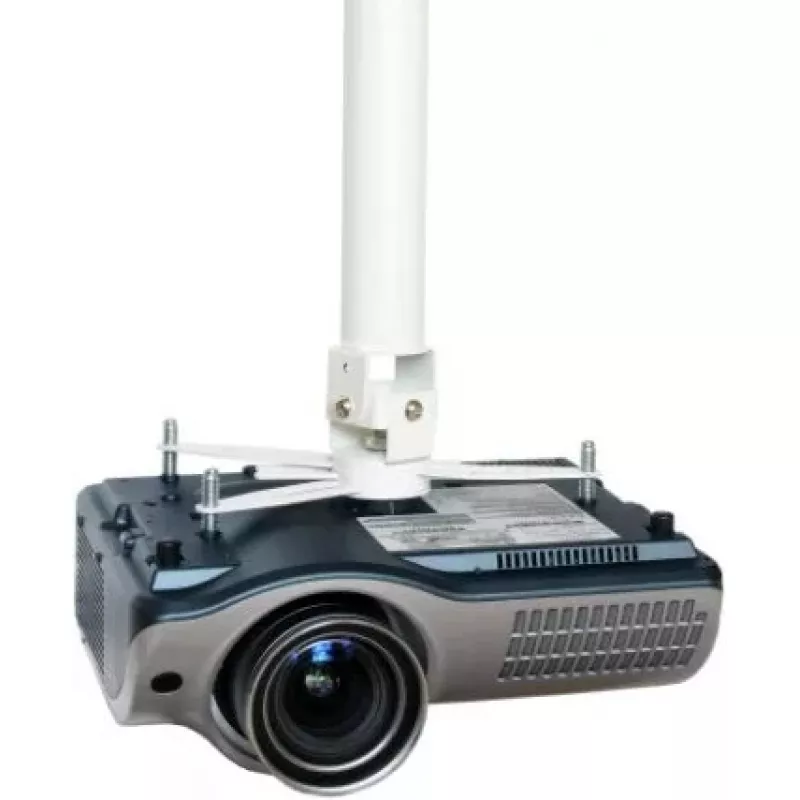

Die Vision TM-1200 Deckenhalterung ist eine universelle Projektor-Deckenhalterung, die entwickelt wurde, um die meisten Video-/Datenprojektoren an Ihrer Decke zu befestigen. Sie verfügt über eine feste 1,1 m lange Stange, die vor Ort auf die gewünschte Länge zugeschnitten werden kann, ein weißes Finish, das sich in Standarddecken integriert, und eine mitgelieferte Sicherungsleine. Die Halterung hat eine maximale empfohlene Tragfähigkeit von 20 kg und ein kabelfreundliches Design, das ungehinderten Zugang für sperrige Steckverbinder ermöglicht.

Vorteile

Die feste Stangenkonstruktion sorgt für hohe Stabilität bei unendlich variabler Länge nach dem Zuschneiden. Eine Sicherungs-Fangleine ist im Lieferumfang enthalten und bietet eine zuverlässige Zweitsicherung. Das Quad-Bolt-Durchführungssystem gewährleistet einen freien Kabelzugang, selbst für große VGA-Steckverbinder. Statt Schnellverschlüssen kommen Sicherheitsschrauben zum Einsatz, um Manipulationsrisiken zu reduzieren. Für schräge Decken ermöglicht ein Neigungsmechanismus eine Anpassung von bis zu 90°. Eine Zierblende (TM-1200) liegt für ein sauberes Erscheinungsbild bei Installationen in abgehängten Decken bei.

Geeignet für

• Befestigung von Video- oder Datenprojektoren an flachen Decken
• Installationen, die ein abgedecktes Finish in abgehängten Decken erfordern
• Räume mit schrägen Decken, bei denen Neigungs- oder Galgenkonfigurationen benötigt werden
• Heimkino- und professionelle AV-Installationen mit Projektoren bis 20 kg

Wichtige Spezifikationen

• Modell: Vision TM-1200
• Montageart: Decke
• Stangenlänge (mitgeliefert): 1,1 m (vor Ort zuschneidbar)
• Maximale empfohlene Tragfähigkeit (SWL): 20 kg
• Farbe: Weiß
• Enthält: Sicherungsleine, Schraubenschlüssel, Innensechskantschlüssel mit Stift, Bohrschablone, Auswahl an Schrauben, TM-1200 Zierblende
• Neigungsmechanismus: bis zu 90° für schräge Decken

Anwendung

Messen und markieren Sie die erforderliche Stangenlänge und schneiden Sie dann die mitgelieferte 1,1 m Stange mit einem 2-Zoll-Rohrschneider mit 6–67 mm-Bereich (nicht im Lieferumfang) zu. Verwenden Sie die mitgelieferte Bohrschablone, um 9-mm Löcher in die Stange für die Montageteile zu bohren. Befestigen Sie die Deckenplatte gemäß den örtlichen Bau- und Sicherheitsvorschriften an der Struktur, montieren Sie das Durchführungs-Quad-Bolt-System, um den Kabelweg freizuhalten, und sichern Sie die Stange. Passen Sie die Halterungsarme so an, dass sie mit den Gewindeeinsätzen am Projektor ausgerichtet sind, setzen Sie eine passende Schraube aus der mitgelieferten Auswahl ein und ziehen Sie sie mit dem beiliegenden Schraubenschlüssel und Innensechskantschlüssel mit Stift fest. Bringen Sie die Sicherungsleine als Zweitsicherung an. Bei der Montage in einer abgehängten Decke befestigen Sie die TM-1200 Zierblende für einen sauberen Abschluss.

Empfehlungen

Verwenden Sie die Halterung nur innerhalb der empfohlenen Tragfähigkeit von 20 kg, befolgen Sie die örtlichen Montagestandards für Deckenbefestigungen und tragen Sie beim Schneiden und Installieren der Stange geeignete Sicherheitsausrüstung. Rohrschneider und Metalltrennscheibe sind nicht im Lieferumfang enthalten; beziehen Sie diese von Ihrem Eisenwarenhändler. Bevorzugen Sie für maximale Stabilität feste Deckenbefestigungen anstelle von nur leichten Materialien.
