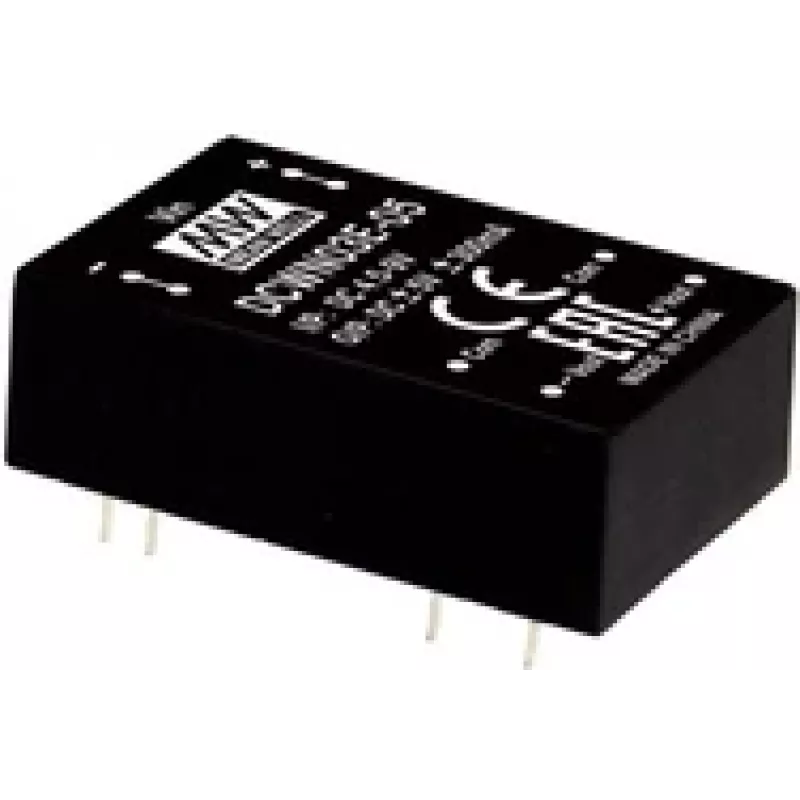

DC-Konverter MEAN WELL DCWN03E-15 3W 4,5–9V 100mA

Der MEAN WELL DCWN03E-15 ist ein kompakter DC-Konverter, der bis zu 3 W geregelte Leistung liefert. Er wurde für Niederspannungs-Gleichstromsysteme entwickelt, akzeptiert einen Eingangsspannungsbereich von 4,5–9 V und liefert einen konstanten Ausgangsstrom von 100 mA. Seine kleinen Abmessungen – 20,3 mm breit, 31,8 mm tief und 10,2 mm hoch – machen ihn geeignet für Installationen, bei denen der Platz begrenzt ist und eine zuverlässige DC/DC-Wandlung erforderlich ist.

Vorteile

Dieser DC-Konverter bietet einen stabilen Ausgangsstrom und kompakte mechanische Abmessungen, die die Integration in kleine Gehäuse und auf Leiterplatten montierte Lösungen vereinfachen. Das Gerät ist für eine effiziente Leistungswandlung innerhalb seines Nenneingangsbereichs ausgelegt und so konstruiert, dass es einen zuverlässigen Betrieb in kompakten elektronischen Baugruppen unterstützt. Die flache Bauweise und die unkomplizierten elektrischen Eigenschaften reduzieren den Entwicklungsaufwand, wenn eine geregelte Gleichstromversorgung zu bestehenden Systemen hinzugefügt wird.

Geeignet für

• Eingebettete Elektronik mit geringem Stromverbrauch und Sensormodule
• Batteriebetriebene Geräte, die im Eingangsspannungsbereich von 4,5–9 V arbeiten
• Kleine Instrumentierungs- und Steuerschaltungen, die 100 mA Ausgangsstrom benötigen
• Platzbeschränkte Anwendungen und kompakte Gehäuse

Wichtige Spezifikationen

• Ausgangsleistung: 3 W
• Eingangsspannungsbereich: 4,5–9 V DC
• Ausgangsstrom: 100 mA
• Gehäuseabmessungen: 20,3 mm (B) × 31,8 mm (T) × 10,2 mm (H)
• Formfaktor: kompakter DC/DC-Konverter mit flachem Profil

Verwendung

Schließen Sie den Konverter an eine stabile Gleichstromquelle innerhalb des angegebenen Eingangsbereichs (4,5–9 V) an. Achten Sie beim Verdrahten der Eingangs- und Ausgangsklemmen auf die richtige Polarität. Montieren Sie das Gerät an einem Ort, der eine gewisse Luftzirkulation ermöglicht; obwohl es für kompakte Räume ausgelegt ist, vermeiden Sie es, das Gerät mit isolierenden Materialien abzudecken, die die Wärmeableitung behindern könnten. Stellen Sie sicher, dass der Ausgangsstrombedarf der angeschlossenen Last 100 mA nicht überschreitet, und testen Sie das Gerät unter den erwarteten Betriebsbedingungen, bevor Sie es endgültig installieren.

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie den Konverter auf einer mechanisch stabilen Oberfläche und halten Sie die Umgebungstemperatur innerhalb der Betriebsgrenzen des Geräts. Verwenden Sie eine geeignete Entkopplung und kurze Leitungen an den Eingangs- und Ausgangsleitungen, um Spannungsabfälle und Störungen zu minimieren. Wenn die Anwendung die Leistungsgrenzen des Konverters erreicht, überprüfen Sie das thermische Verhalten unter Last und ziehen Sie bei Bedarf eine zusätzliche Kühlung oder einen Konverter mit höherer Leistung in Betracht.
