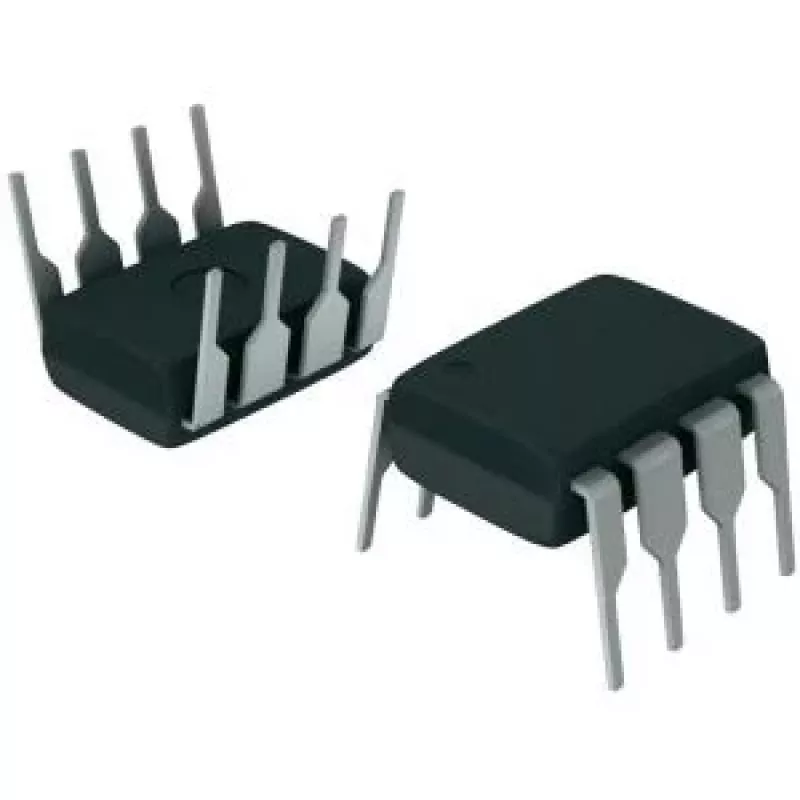

DC/DC-Schaltregler Texas Instruments LM2574HVN-ADJ/NOPB – Einstellbarer Hochspannungs-PMIC im PDIP-8-Gehäuse

Der Texas Instruments LM2574HVN-ADJ/NOPB ist ein einstellbarer Hochspannungs-DC/DC-Abwärts-Schaltregler im PDIP-8-Gehäuse. Entwickelt für kompakte Durchsteckmontage, bietet dieser Regler eine einstellbare Ausgangsspannung über ein externes Rückkopplungsnetzwerk und eignet sich für platinenbasierte Stromversorgungen und batteriebetriebene Anwendungen. Das Gerät integriert den Schalter, den Oszillator und die Steuerschaltung, um eine effiziente Regelung und eine vereinfachte Auswahl externer Komponenten für Standard-Abwärtstopologien zu ermöglichen.

Vorteile

Der LM2574HVN-ADJ/NOPB bietet eine hohe Eingangsspannungsfestigkeit und einen einstellbaren Ausgang, was eine flexible Spannungswahl mit minimalen externen Komponenten erlaubt. Sein PDIP-8-Gehäuse unterstützt einfaches Prototyping und die Nachrüstung in bestehende Durchsteckdesigns. Der integrierte Schalter und die Steuerung reduzieren die Bauteileanzahl und die Platinenfläche im Vergleich zu diskreten Lösungen, während die Schaltarchitektur den Wirkungsgrad für viele Abwärtsanwendungen verbessert.

Geeignet für

• Platinenbasierte geregelte Stromversorgungen
• Batteriebetriebene Geräte und tragbare Ausrüstung
• Industrielle Steuerungs- und Instrumentierungselektronik
• Reparatur-, Prototyping- und Ausbildungselektronikprojekte

Wichtige Spezifikationen

• Funktion: Einstellbarer Abwärts-Schaltregler
• GehäVerwendung: Durchsteckmontage PDIP-8
• Einstellbare Ausgangsspannung über externen Spannungsteiler
• Integrierter Schalttransistor und Steuerschaltung
• Vorgesehen für Anwendungen mit hoher Eingangsspannung (HV-Variante)
• Typische Verwendung: Einzelausgang-geregelte Leistungswandlung

Verwendung

Installieren Sie den Regler in einer PDIP-8-Leiterplattenfläche auf der Platine oder einem Prototyping-Board und verbinden Sie Ein- und Ausgang mit geeigneter Entkopplung sowie einer externen Spule, Diode und Kondensatoren, um gemäß der Standardanwendungstopologie einen Abwärtswandler zu bilden. Wählen Sie die Rückkopplungswiderstände, um die gewünschte Ausgangsspannung einzustellen, und befolgen Sie die empfohlenen Widerstandsverhältnisse und Layoutrichtlinien des Herstellers. Stellen Sie eine angemessene Kühlkörperanbindung und Bauteilplatzierung sicher, um die Wärmeableitung im Betrieb zu gewährleisten.

Empfehlungen

Beachten Sie die Anwendungshinweise von Texas Instruments für empfohlene externe Komponenten, das Platinenlayout und thermische Aspekte. Verwenden Sie Ausgangskondensatoren mit niedrigem ESR und eine geeignete Schottky-Diode für einen verbesserten Wirkungsgrad. Halten Sie die Ein- und Ausgangsleiterbahnen kurz und platzieren Sie das Rückkopplungsnetzwerk nahe an den Gerätepins, um die Regelgenauigkeit zu gewährleisten.
