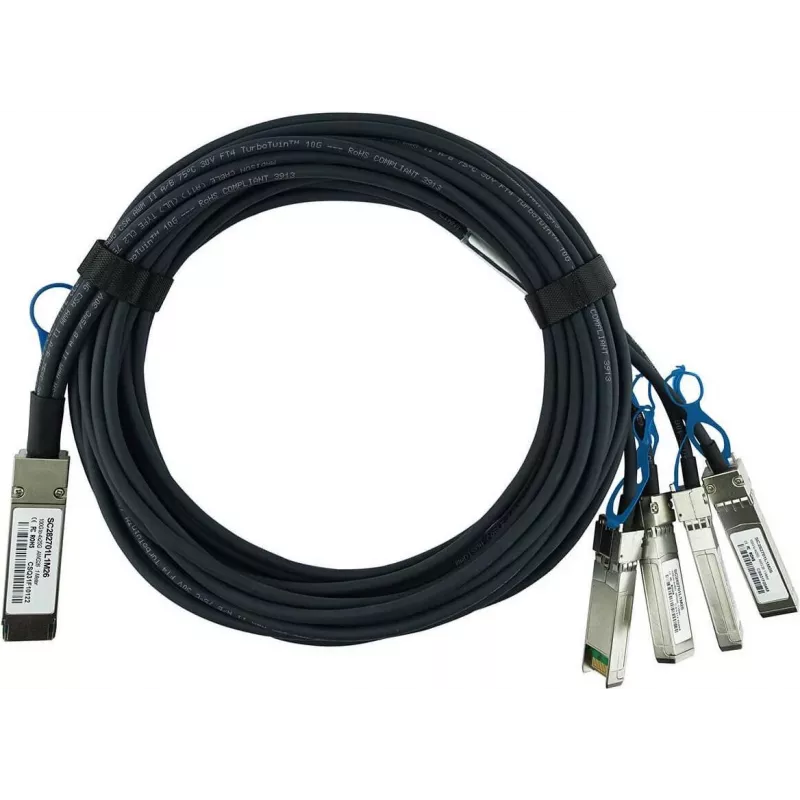

DAC-Kabel CBO QSFP28 auf 4×SFP28 3 m (QSFP28-4SFP28-DAC-3M)

Passives Direktanschluss-Kupferkabel (DAC) CBO QSFP28 auf 4×SFP28, 3 m, ist eine elektrische Festraten-Verbindung für Kurzstreckenverbindungen mit hoher Bandbreite. Das Kabel wandelt einen einzelnen QSFP28-Port in vier SFP28-Ports um und ermöglicht so die Aufteilung von 100GbE auf 4×25GbE oder andere kompatible Konfigurationen. Es ist für den Einsatz in Rechenzentren, Top-of-Rack- und End-of-Row-Switch-Bereitstellungen sowie Server-zu-Switch-Verbindungen vorgesehen, bei denen geringe Latenz und zuverlässige 25-Gbit/s-Lanes erforderlich sind.

Vorteile

Dieses DAC-Kabel bietet eine kostengünstige und energieeffiziente Möglichkeit, hochdichte 100GbE-zu-4×25GbE-Konnektivität ohne aktive Transceiver oder Glasfaser zu realisieren. Die passive Kupferkonstruktion reduziert Wärme und Stromverbrauch im Vergleich zu aktiven optischen Lösungen und vereinfacht die Verkabelung auf Rack-Ebene, indem sie eine einzige physische Verbindung bereitstellt, die sich in vier Lanes aufteilt. Das vorkonfektionierte Design minimiert die Installationszeit und gewährleistet eine gleichbleibende elektrische Leistung für Kurzstreckenverbindungen.

Geeignet für

• Aufteilung eines QSFP28-100GbE-Ports in vier SFP28-25GbE-Ports in Switches und Routern
• Server-zu-Top-of-Rack-Switch-Verbindungen in Rechenzentren
• Kurzstrecken-Hochgeschwindigkeitsverbindungen innerhalb von Racks oder zwischen benachbarten Racks
• Umgebungen, die geringe Latenz und Festraten-25-Gbit/s-Lanes erfordern

Wichtige Spezifikationen

• Kabeltyp: Passives Direktanschluss-Kupferkabel (DAC)
• Steckerkonfiguration: QSFP28 auf 4×SFP28
• Unterstützte Lane-Rate: 25 Gbit/s pro SFP28-Lane (4 Lanes gebündelt zu 100 Gbit/s)
• Länge: 3 Meter
• Anwendungsfall: Kurzstreckenverbindungen auf Rack-Ebene
• Typische Umgebungen: Rechenzentren, Serverräume, Netzwerk-Racks

Verwendung

Stecken Sie das QSFP28-Ende in den QSFP28-Port des Quellgeräts und stecken Sie jeden SFP28-Stecker in die entsprechenden SFP28-Ports des Zielgeräts. Stellen Sie sicher, dass beide Geräte QSFP28-Breakout auf 4×SFP28 unterstützen und ausgeschaltet sind oder sich die Ports in einem sicheren Zustand befinden, falls vom Hersteller während der Installation gefordert. Überprüfen Sie nach dem Einrasten der Stecker den Verbindungsstatus und die Lane-Geschwindigkeiten über Gerätemanagement-Schnittstellen oder LEDs; die Verbindung sollte als vier unabhängige 25-Gbit/s-Lanes oder als kombinierter 100-Gbit/s-Kanal entsprechend den Gerätefähigkeiten arbeiten.

Empfehlungen

Beste Ergebnisse werden bei Kurzstreckenverbindungen bis zur angegebenen Länge von 3 m in kontrollierten Rechenzentrumsumgebungen erzielt. Bestätigen Sie die Kompatibilität mit Switch- und Serverherstellern für die Verwendung von passiven QSFP28-auf-4×SFP28-DACs und vermeiden Sie das Überschreiten des zulässigen Biegeradius oder mechanische Belastungen der Stecker und Kabelbaugruppen, um die Signalintegrität zu erhalten.
