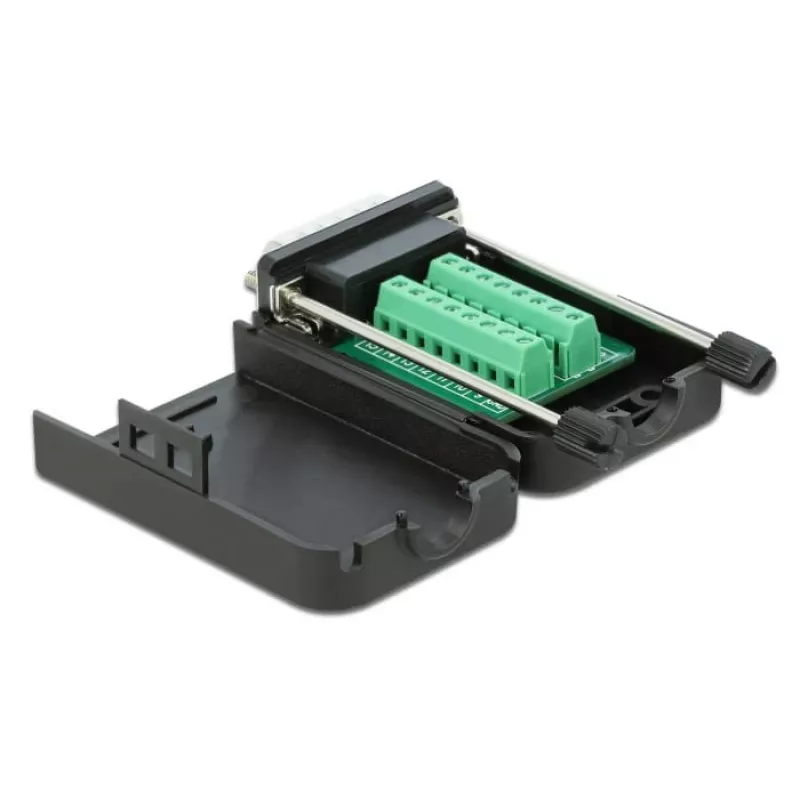

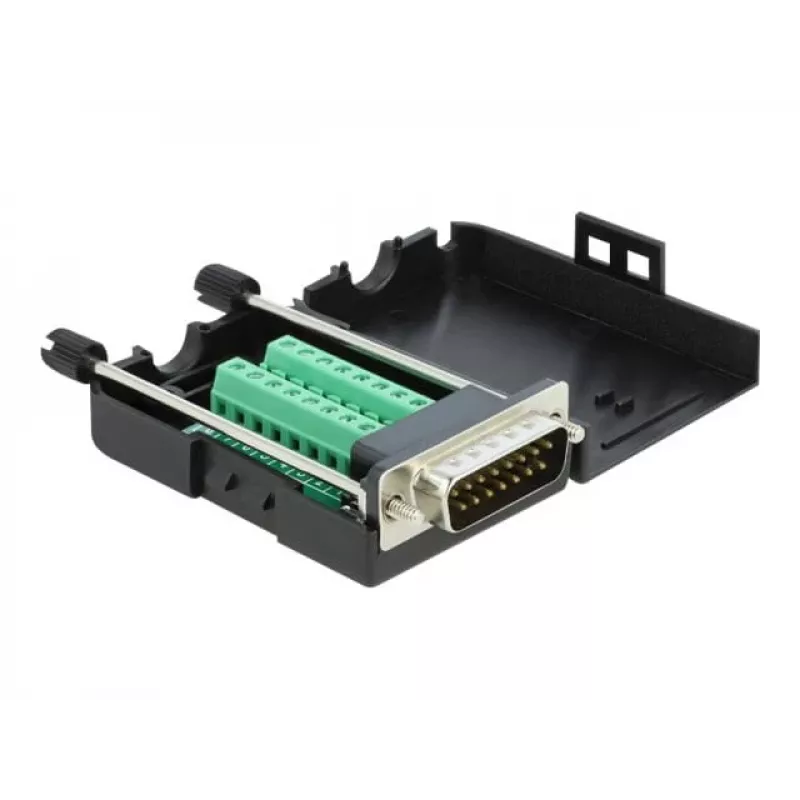

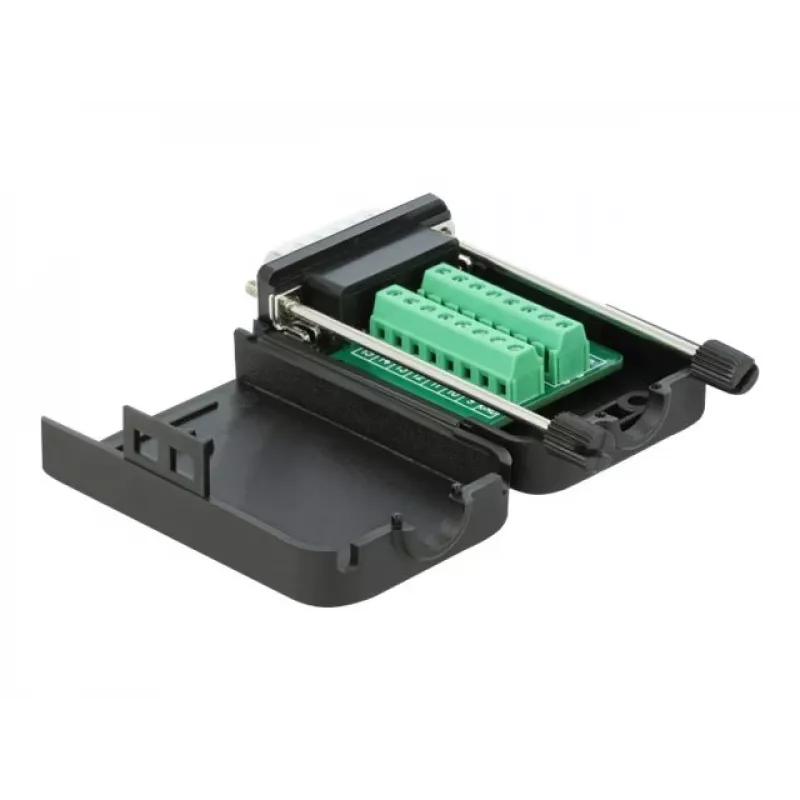

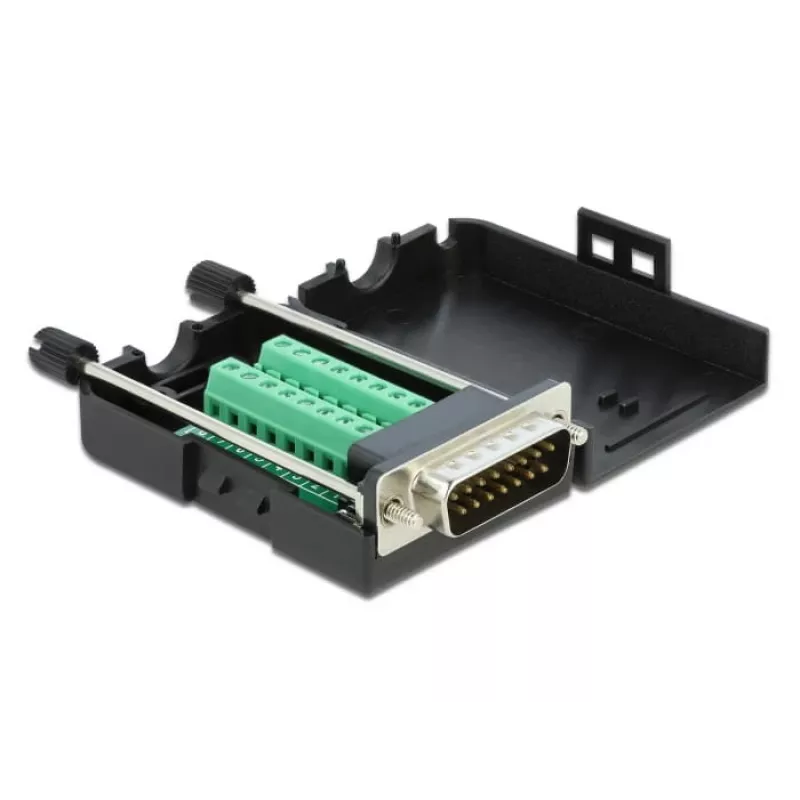

D-Sub15 Stecker auf Reihenklemme mit Gehäuse DeLOCK 66566

Der DeLOCK D-Sub15 Stecker auf Reihenklemme mit Gehäuse (Modell 66566) bietet eine einfache Möglichkeit, blanke Drähte an eine 15-polige Sub-D serielle Schnittstelle anzuschließen. Ein Ende verfügt über einen seriellen Sub-D15 Stecker, während das andere Ende eine 16-polige Reihenklemme in einem schwarzen Kunststoffgehäuse bereitstellt, das die Platine vor Schmutz und mechanischen Beschädigungen schützt.

Vorteile

Das Gehäuse bietet physischen Schutz für die Platine und die anschraubbare Zugentlastung sichert das Kabel gegen Herausziehen. Die Kombination aus einem Sub-D15 Stecker und einer 16-poligen Reihenklemme ermöglicht eine unkomplizierte, werkzeugzugängliche Verdrahtung, ohne direkt am Stecker löten zu müssen.

Geeignet für

• Industrielle Steuerungsausrüstung, die einen D-Sub seriellen Anschluss erfordert
• Prototyping und kundenspezifische Verdrahtungsaufgaben
• Hobbyprojekte wie Modelleisenbahnelektronik
• Feldinstallationen, bei denen eine geschützte Klemmverbindung benötigt wird

Wichtige Spezifikationen

• Steckverbinder 1: seriell Sub-D15 (Stecker)
• Steckverbinder 2: 16-polige Reihenklemme
• Produktfarbe: Schwarz
• Hersteller: DELOCK, MPN 66566, EAN 4043619665662

Verwendung

Führen Sie die blanken Drähte in die entsprechenden Positionen der Reihenklemme ein und ziehen Sie die Klemmschrauben fest, um jeden Leiter zu sichern. Stecken Sie den Sub-D15 Stecker in den entsprechenden weiblichen Anschluss. Führen Sie das Kabel durch die Gehäuseöffnung und befestigen Sie die anschraubbare Zugentlastung, um das Kabel zu sichern und Spannungen an den Klemmen zu vermeiden.

Empfehlungen

Für zuverlässige Verbindungen isolieren Sie die Drähte auf die richtige Länge für die Klemmbohrungen ab und ziehen Sie die Schrauben mit dem vom Hersteller empfohlenen Drehmoment an. Vermeiden Sie starke Feuchtigkeit und extreme mechanische Belastungen; verwenden Sie das Gehäuse, um die Platine und die Steckverbinder zu schützen.
