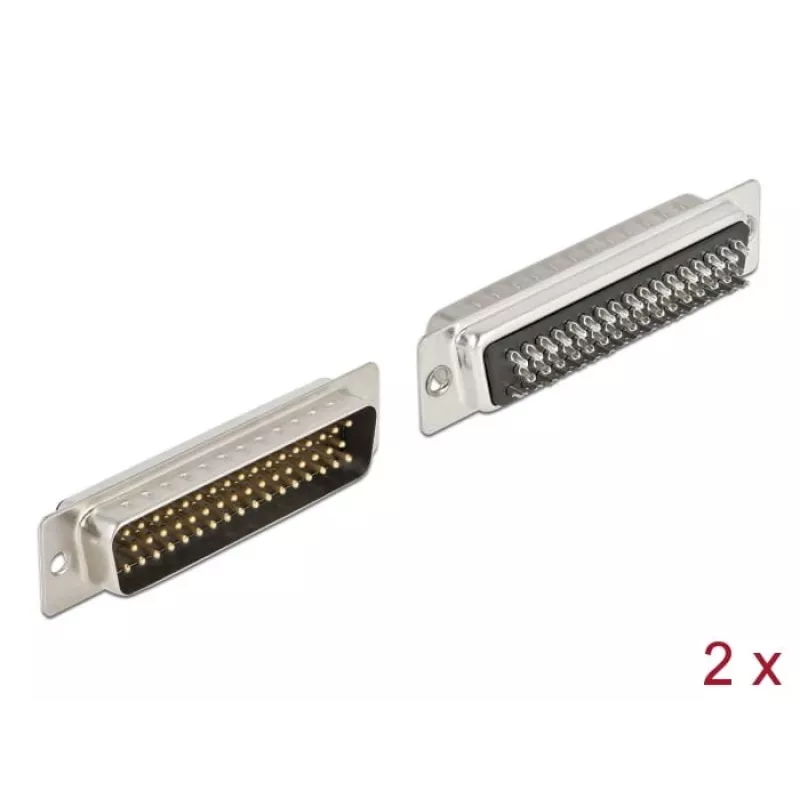

D-Sub HD 50-polig Stecker Metall Lötversion 2 Stück DeLOCK 66705

Dieser DeLOCK D-Sub HD 50-polige Stecker in Metall-Lötversion ist ein kompakter High-Density-Steckverbinder, der für die Lötmontage und Kabelkonfektionierung konzipiert wurde. Der Steckverbinder verfügt über 50 Lötpins und ein robustes Metallgehäuse mit silberfarbener Oberfläche und wird im Zweierpack geliefert. Seine Abmessungen betragen 12,5 mm Breite, 67 mm Tiefe und 11 mm Höhe, wodurch er sich für eine Reihe von elektronischen Verbindungsaufgaben eignet, bei denen eine zuverlässige D-Sub-HD-Schnittstelle erforderlich ist.

Vorteile

Das Metallgehäuse bietet mechanische Stabilität und die silberfarbene Oberfläche sorgt für Korrosionsbeständigkeit. Fünfzig Lötpins ermöglichen High-Density-Signalverbindungen auf kleinem Raum. Da zwei Stück pro Packung geliefert werden, unterstützen die Steckverbinder mehrere Konfektionierungen oder die Ersatzteilversorgung.

Geeignet für

• Individuelle Kabelkonfektionierung für elektronische Geräte
• Reparatur oder Austausch von D-Sub-HD-Schnittstellen
• Prototyping und Kleinserien-Gerätesteckverbinder

Technische Spezifikationen

• Steckverbindertyp: D-Sub HD (High Density), Stecker
• Kontakte: 50 Lötpins
• Material/Oberfläche: Metallgehäuse, silberfarben
• Packungsinhalt: 2 Stück
• Abmessungen: 12,5 mm (B) x 67 mm (T) x 11 mm (H)
• Marke: DELOCK, MPN: 66705, EAN: 4043619667055

Verwendung

Bereiten Sie die Kabeladern und die Leiterplatte oder die Gegenstecker-Pins gemäß der erforderlichen Pinbelegung vor. Platzieren Sie den Steckverbinder zum Löten, achten Sie auf die richtige Ausrichtung, und löten Sie dann jeden der 50 Pins mit geeigneten Lötwerkzeugen und Temperatureinstellungen für Metallsteckverbinder. Überprüfen Sie nach dem Löten die Lötstellen auf sichere Verbindungen und montieren Sie den Steckverbinder wie erforderlich in sein Gehäuse oder die Kabelbaugruppe.

Empfehlungen

Verwenden Sie geeigneten ESD-Schutz und Lötkolbeneinstellungen für kleine Pins. Überprüfen Sie die Pinbelegung und den mechanischen Sitz vor der endgültigen Installation. Lagern Sie unbenutzte Steckverbinder in trockener Umgebung, um Verunreinigungen oder Oxidation der Kontakte zu vermeiden.
