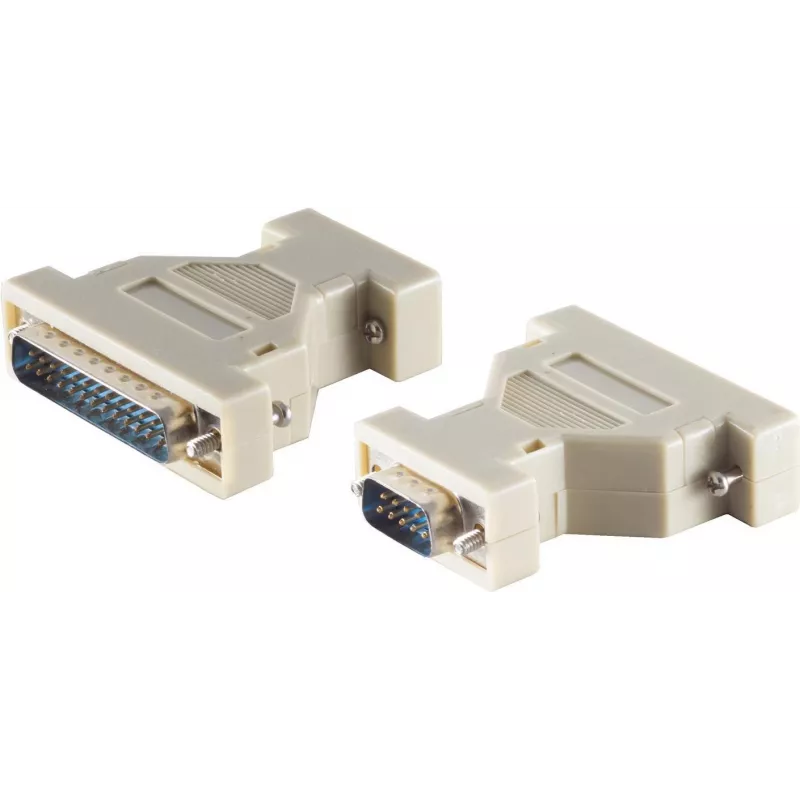

D-Sub-Adapter ShiverPeaks COM 913 SC 9-polig auf 25-polig

Der D-Sub-Adapter ShiverPeaks COM 913 SC 9-polig auf 25-polig ermöglicht eine einfache mechanische Umwandlung zwischen einem 9-poligen (DB9) D-Sub-Stecker und einem 25-poligen (DB25) D-Sub-Stecker. Er ist für die Signalführung und ältere serielle Schnittstellen vorgesehen, bei denen physische Kompatibilität ohne Änderung der Signaltypen erforderlich ist. Der Adapter eignet sich für den Einsatz mit RS-232-Geräten, seriellen Geräten, industriellen Steuerungen und älteren Peripheriegeräten, die auf D-Sub-Steckverbinder angewiesen sind.

Vorteile

Dieser ShiverPeaks-Adapter ermöglicht eine direkte Verbindung zwischen DB9- und DB25-Geräten unter Beibehaltung der ursprünglichen Signalwege. Sein kompaktes Kunststoffgehäuse erleichtert den Einbau in Racks, Prüfstände und enge Räume. Der Adapter behält die Pin-zu-Pin-Zuordnung für typische serielle Anwendungen bei und vermeidet die Notwendigkeit von Neuverkabelung oder kundenspezifischer Kabelanfertigung, was die Integration älterer Geräte in moderne Setups vereinfacht.

Geeignet für (Aufgaben / Anwendungsfälle)

• Anschluss von seriellen RS-232-Geräten mit unterschiedlichen D-Sub-Steckergrößen
• Integration älterer Peripheriegeräte und Instrumente in Prüfständen
• Verbindung von industriellen Steuerungen und HMIs, die DB9- oder DB25-Anschlüsse verwenden
• Temporäre oder permanente Signalführung, bei der die Pin-Zuordnung erhalten bleibt

Wichtige Spezifikationen

• Steckertyp: 9-poliger D-Sub-Stecker auf 25-polige D-Sub-Buchse (mechanischer Adapter)
• Gehäusematerial: Kunststoff
• Kompatibilität: ausgelegt für standardmäßige D-Sub-Pinbelegungen, die in seriellen Schnittstellen verwendet werden
• Vorgesehene Signale: erhält bestehende serielle Signaltypen (keine Pegelumwandlung)
• Montage: Inline-Adapter für Panel-zu-Kabel- oder Kabel-zu-Kabel-Verbindungen

Verwendung

Richten Sie den DB9-Stecker des Adapters auf die entsprechende DB9-Buchse aus und stecken Sie ihn vorsichtig ein, bis die Stecker sitzen. Verbinden Sie die DB25-Seite mit dem passenden DB25-Stecker des Geräts oder Kabels und achten Sie auf die richtige Ausrichtung und sichere mechanische Verbindung. Es ist keine elektrische Konfiguration erforderlich, da der Adapter keine Signalumwandlung durchführt. Stellen Sie vor dem Betrieb sicher, dass beide verbundenen Geräte kompatible serielle Signalisierung (z. B. RS-232) und passende Pinbelegungen verwenden.

Empfehlungen

Verwenden Sie den Adapter in trockenen Innenräumen und vermeiden Sie übermäßige mechanische Belastung oder Feuchtigkeit. Bestätigen Sie die Pinbelegung der Geräte und die Signaltypen vor der Verwendung, um Fehlverkabelungen zu vermeiden. Verwenden Sie bei Installationen, die eine sichere Befestigung erfordern, kompatible Steckerschrauben oder Zugentlastungen an den angrenzenden Kabeln, um Bewegungen an der Adapterschnittstelle zu minimieren.
