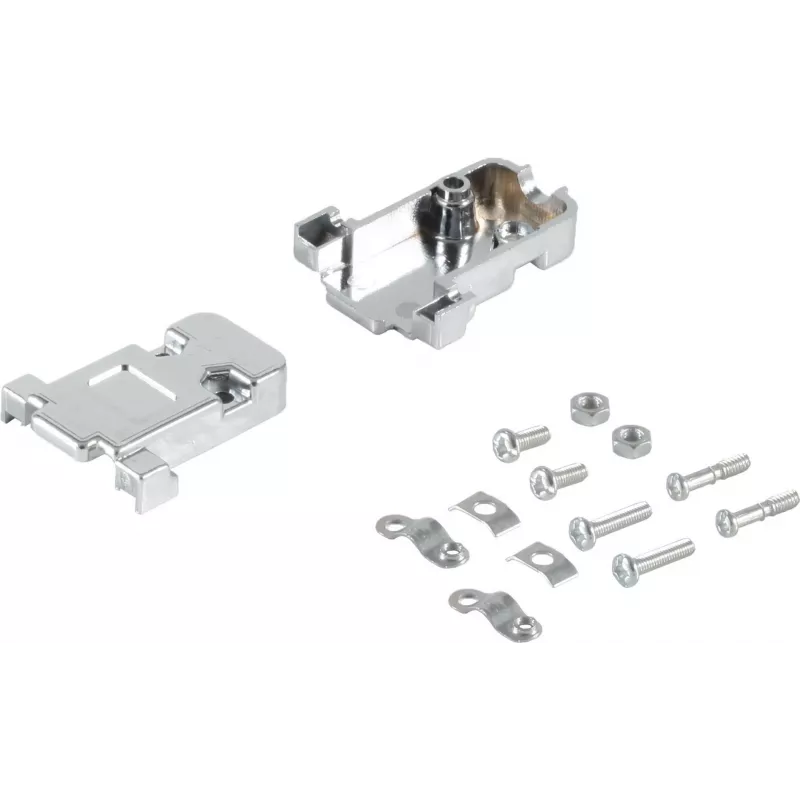

D‑Sub 9‑poliger (Sub‑D) Anschluss metallisiert, ShiverPeaks 79109‑M

ShiverPeaks S/CONN 79109‑M ist ein metallisierter 9‑poliger D‑Sub (Sub‑D) Anschluss, der für zuverlässige Signal- und Datenübertragung entwickelt wurde. Das kompakte rechteckige metallisierte Gehäuse enthält neun Kontakte in der standardmäßigen D‑Sub‑Anordnung und bietet eine bewährte mechanische und elektrische Schnittstelle für serielle, parallele und kundenspezifische Kabelkonfektionen. Der Anschluss eignet sich für die Leiterplatten- oder Kabelmontage in Industrie‑, Mess- und Kommunikationsgeräten, bei denen ein robustes Metallgehäuse und präzise Kontaktausrichtung erforderlich sind.

Vorteile

Das metallisierte Gehäuse bietet mechanische Robustheit und eine verbesserte elektromagnetische Abschirmung im Vergleich zu nicht metallisierten Gehäusen, während die standardmäßige 9‑polige Kontaktanordnung die Kompatibilität mit vorhandener Sub‑D‑Verkabelung und Geräten gewährleistet. Der kompakte rechteckige Formfaktor ermöglicht eine effiziente Nutzung des Platzes auf Gehäusen und Leiterplatten, und die metallische Oberfläche trägt zur Aufrechterhaltung der Anschlusserdung und langfristigen Haltbarkeit in anspruchsvollen Umgebungen bei.

Geeignet für

• Serielle RS‑232‑/RS‑422‑/RS‑485‑Verbindungen und Legacy‑Kommunikationsports
• Mess- und Prüfgeräte, die stabile Datenverbindungen erfordern
• Kundenspezifische Kabelkonfektionen und Adapter für industrielle Steuerungssysteme
• Leiterplatten- oder Gehäusemontage, bei der mechanische Abschirmung und Erdung erforderlich sind

Wichtige Spezifikationen

• Anschlusstyp: 9‑poliger D‑Sub (Sub‑D) in Standard‑Pin‑Belegung
• Gehäusematerial/-oberfläche: metallisiertes Gehäuse für verbesserte Abschirmung und mechanische Festigkeit
• Montageoptionen: geeignet für Leiterplattenmontage oder Kabelanschluss je nach Variante
• Kontaktkonfiguration: neun Signalkontakte für serielle und parallele Schnittstellen
• Anwendungsumgebung: ausgelegt für Industrie‑, Mess- und Kommunikationsgeräte

Verwendung

Installieren Sie den Anschluss gemäß den mechanischen Zeichnungen Ihres Geräts und richten Sie das D‑förmige Gehäuse an der entsprechenden Gehäuseaussparung oder Kabelaufnahme aus. Bei Leiterplattenvarianten löten oder pressen Sie die Kontaktanschlüsse gemäß den empfohlenen Lötprofilen und Erdungspraktiken des Herstellers auf die Platine. Bei Kabelkonfektionen terminieren Sie die neun Leiter mit den entsprechenden Pins unter Verwendung geeigneter Crimp- oder Lötmethoden und sorgen Sie für eine sichere Zugentlastung. Überprüfen Sie die Pin‑Belegung, bevor Sie angeschlossene Geräte einschalten, um Verdrahtungsfehler zu vermeiden.

Empfehlungen

Sorgen Sie für eine ordnungsgemäße Erdung des metallisierten Gehäuses, um die EMV‑Leistung aufrechtzuerhalten. Wählen Sie Zugentlastung und Montagematerial, das für die Betriebsumgebung geeignet ist, um mechanische Belastungen der Kontakte zu vermeiden. Überprüfen Sie die Steckflächen vor wiederholtem Anschließen auf Verschmutzung oder Beschädigung, um eine zuverlässige Signalübertragung zu gewährleisten.
