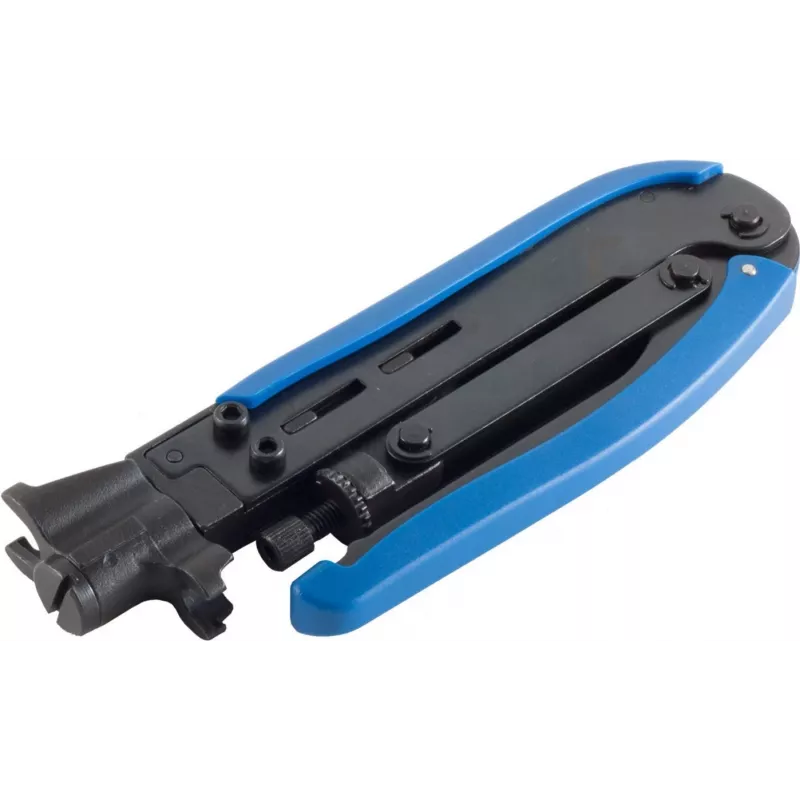

Crimpwerkzeug ShiverPeaks 88010 für F-Kompressionsstecker 7 mm RG59

Das Crimpwerkzeug ShiverPeaks 88010 ist ein handbetriebenes Gerät, das für zuverlässiges mechanisches Crimpen von F-Kompressionssteckern auf 7-mm-RG59-Koaxialkabel ausgelegt ist. Es liefert gleichmäßigen Druck, um Steckergehäuse auf den Kabelmantel und den Innenleiter zu pressen und so eine sichere elektrische und mechanische Verbindung herzustellen. Das Werkzeug ist für die Feldinstallation und Reparatur in CCTV-, Satelliten- und Kabelfernsehsystemen konzipiert, die RG59-Kabel verwenden, bei denen eine zuverlässige Steckerterminierung erforderlich ist.

Vorteile

Das Werkzeug bietet eine gleichmäßige Crimpkraft, um Steckerausfälle zu reduzieren und wiederholbare Terminierungen zu gewährleisten. Seine ergonomischen Griffe ermöglichen eine kontrollierte Bedienung bei wiederholtem Einsatz, während das kompakte Design den Zugang in beengten Installationsräumen unterstützt. Der Crimpmechanismus ist so konstruiert, dass er auf die Geometrien von F-Kompressionssteckern für RG59-Kabel passt und eine schnelle und zuverlässige Steckermontage ohne strombetriebene Geräte ermöglicht.

Geeignet für

• Installation und Reparatur von CCTV-Kamerakabeln
• Koaxiale Terminierungen für Satelliten- und Kabelfernsehen mit RG59
• Steckeraustausch und Wartung vor Ort
• Elektrotechniker und AV-Installateure, die mit 7-mm-RG59-Kabel arbeiten

Wichtige Spezifikationen

• Kompatibilität: F-Kompressionsstecker für 7-mm-RG59-Koaxialkabel
• Betrieb: manueller Handcrimpmechanismus für mechanische Kompression
• Design: kompaktes Handwerkzeug mit ergonomischen Griffen für den wiederholten Einsatz
• Anwendung: geeignet für Feldinstallation und Reparatur von CCTV-, Satelliten- und Kabelfernsehsystemen

Anwendung

Bereiten Sie das RG59-Kabel vor, indem Sie den Außenmantel und das Dielektrikum gemäß den vom Steckerhersteller empfohlenen Abmessungen abisolieren und sicherstellen, dass der Innenleiter und das Geflecht korrekt freigelegt sind. Führen Sie das vorbereitete Kabel in den F-Kompressionsstecker ein und legen Sie dann den Stecker in die Crimpbacke des ShiverPeaks 88010. Drücken Sie die Griffe gleichmäßig und fest zusammen, bis der Crimpvorgang abgeschlossen ist und das Steckergehäuse auf das Kabel gepresst ist. Lassen Sie die Griffe los und überprüfen Sie die Crimpung, um einen sicheren mechanischen Sitz und die korrekte Ausrichtung des Innenleiters zu gewährleisten.

Empfehlungen

Für gleichbleibende Ergebnisse verwenden Sie Stecker, die für 7-mm-RG59-Kabel spezifiziert sind, und befolgen Sie die Abisolierabmessungen des Steckerherstellers. Überprüfen Sie die Crimpungen visuell und führen Sie bei Bedarf grundlegende Durchgangs- oder Signalprüfungen nach der Terminierung durch, um die ordnungsgemäße elektrische Verbindung zu bestätigen.
