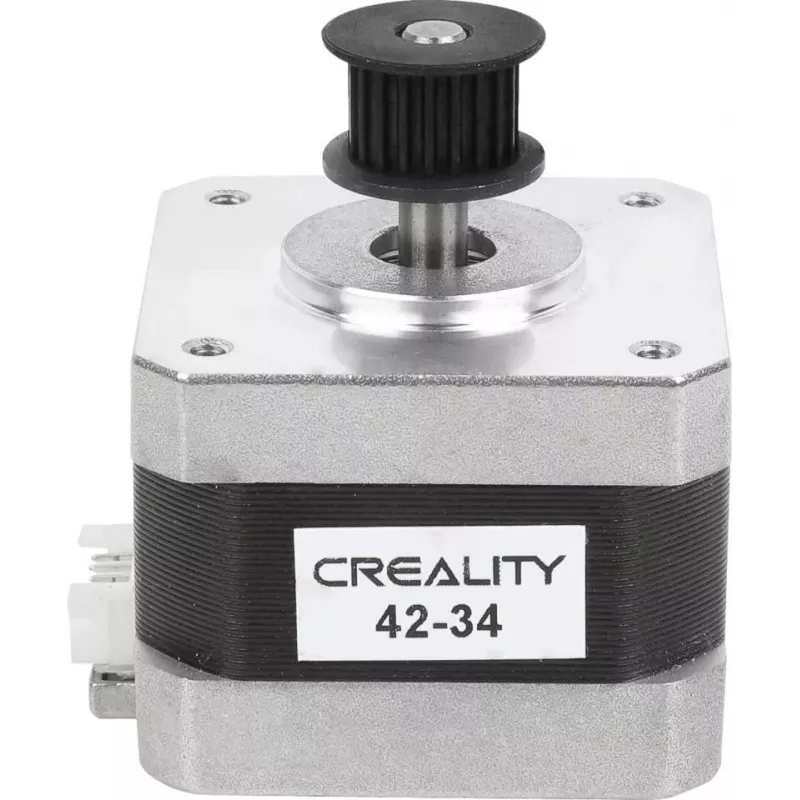

Creality Ender-3 V3 SE X-Achsen Schrittmotor (NEMA 17, 1,8°, 4-Draht, JST-XH)

Der Creality Ender-3 V3 SE X-Achsen Schrittmotor (3204120188) ist ein originales Ersatzteil, das speziell für den Creality Ender-3 V3 SE 3D-Drucker entwickelt wurde. Dieser NEMA 17 Schrittmotor gewährleistet präzise und zuverlässige Bewegungen entlang der X-Achse und sorgt für eine gleichbleibende Druckqualität. Mit einem 2-Phasen-Design und einem Schrittmotorwinkel von 1,8° bietet er sanfte und genaue Positionierung. Der Motor verfügt über eine D-Welle mit einem Durchmesser von 5 mm und einen 4-Draht-Anschluss mit einem JST-XH 4-Pin-Stecker für eine einfache Installation.

Vorteile

Dieser Schrittmotor bietet ein hohes Haltemoment von 0,42 Nm und gewährleistet stabile und präzise Bewegungen. Seine Nennspannung von 3,6 V DC und ein Strom von 1,5 A pro Phase machen ihn mit der Steuerplatine des Ender-3 V3 SE kompatibel. Der Motor arbeitet in einem weiten Temperaturbereich von -10 °C bis 50 °C und verfügt über eine Isolationsklasse B (130 °C) für erhöhte Haltbarkeit. Die D-Welle verhindert ein Durchrutschen, und die kompakte NEMA 17 Baugröße passt nahtlos in die X-Achsen-Baugruppe des Druckers.

Geeignet für

• Creality Ender-3 V3 SE 3D-Drucker
• Ersatz defekter oder abgenutzter X-Achsen Schrittmotoren
• Aufrüstung oder Reparatur des X-Achsen-Bewegungssystems

Wichtige Spezifikationen

• Motortyp: NEMA 17
• Kompatible Achse: X-Achse
• Schrittwinkel: 1,8°
• Anzahl der Phasen: 2-Phasen
• Nennspannung: 3,6 V DC
• Nennstrom: 1,5 A / Phase
• Haltemoment: 0,42 Nm (42 N.cm)
• Phasenwiderstand: 2,4 Ω ± 10%
• Phaseninduktivität: 2,8 mH ± 20%
• Wellendurchmesser: 5 mm
• Wellentyp: D-Welle
• Anzahl der Leitungen: 4-Draht
• Steckertyp: JST-XH 4-Pin
• Isolationsklasse: Klasse B (130 °C)
• Betriebstemperatur: -10 °C bis 50 °C
• Rotorträgheit: 54 g.cm²

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass der Motor korrekt an den X-Achsen-Treiber auf der Hauptplatine angeschlossen ist. Verwenden Sie die originalen Montageschrauben und überprüfen Sie die Verkabelungspolarität. Wenn Sie einen vorhandenen Motor ersetzen, notieren Sie die Kabelführung, um Interferenzen mit beweglichen Teilen zu vermeiden.
