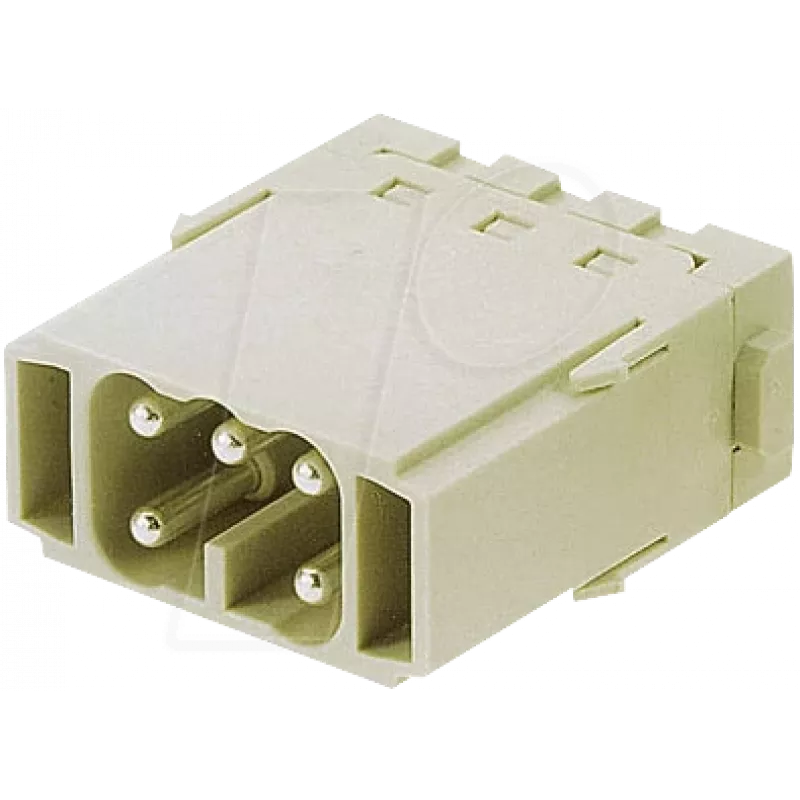

Connector Harting Stifteinsatz Käfigzugfederansch 09 14 005 2616 — Einsatz für Käfigzugfederkontakte

Harting Stifteinsatz Käfigzugfederansch 09 14 005 2616 ist ein Einsatz für Käfigzugfederkontakte, der eine zuverlässige elektrische Schnittstelle dort bietet, wo Federanschlüsse erforderlich sind. Der Einsatz nimmt Stiftkontakte auf und passt in kompatible Harting-Gehäuse, um ein kompaktes Steckverbindermodul zu bilden, das für Signal- und Niedrig- bis Mittelleistungsanwendungen in Industrie- und Automatisierungsumgebungen geeignet ist. Seine Konstruktion legt den Schwerpunkt auf sichere Kontaktkraft, Vibrationsfestigkeit und vereinfachte Feldverkabelung.

Vorteile

Der Einsatz bietet stabilen mechanischen und elektrischen Kontakt durch die Käfigzugfedertechnologie, wodurch beim Einbau kein Schraubendrehen erforderlich ist. Der Federanschluss ermöglicht schnellen, werkzeuglosen Leitereinzug und reduziert den Wartungsaufwand, indem er über die Zeit eine gleichmäßige Kontaktkraft aufrechterhält. Ausgelegt für die Kompatibilität mit Harting-Steckverbindersystemen, unterstützt der Einsatz eine zuverlässige Verbindung in Umgebungen mit Vibration und Temperaturwechseln, während der Steckverbinder-Footprint kompakt bleibt.

Geeignet für

• Signalverdrahtung in Schaltschränken und Automatisierungsgeräten
• Stromverteilung für Niedrig- bis Mittelstromkreise
• Industriemaschinen, bei denen vibrationsfeste Kontakte erforderlich sind
• Nachrüst- und Feldverdrahtungsinstallationen, die schnellen Leiteranschluss erfordern

Wichtige Spezifikationen

• Anschlussart: Käfigzugfeder-Kontakteinsatz
• Kontaktform: Stifteinsatz, kompatibel mit Stiftkontakten
• Anwendung: Signal- und Niedrig-/Mittelleistungs-Elektroanschlüsse
• Montage: ausgelegt zum Zusammenfügen mit Harting-Steckverbindergehäusen und -modulen
• Haltbarkeit: ausgelegt für wiederholtes Stecken und mechanische Belastbarkeit unter Vibration
• Leiteranschluss: werkzeugloser Leitereinzug mit aufrechterhaltener Kontaktkraft

Verwendung

Setzen Sie den Kontakteinsatz gemäß den Montageanweisungen des Steckverbindersystems in das kompatible Harting-Gehäuse ein. Bereiten Sie die Leiter vor, indem Sie die Isolierung auf die empfohlene Länge abisolieren, und führen Sie die Leiter direkt in die Käfigzugfederklemmen ein, bis sie vom Federmechanismus gehalten werden. Überprüfen Sie den sicheren Kontakt durch eine leichte Zugprobe an jedem Leiter und stellen Sie die korrekte Stiftausrichtung beim Zusammenfügen mit dem komplementären Steckverbinderteil sicher. Verwenden Sie geeignete Gegenstecker-Gehäuse und Abdeckungen, um die Verbindungen vor mechanischer Beanspruchung und Verunreinigungen zu schützen.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb Leiter innerhalb der von Harting für Käfigzugfederanschlüsse empfohlenen Querschnittsbereiche und Abisolierlängen. Vermeiden Sie eine Überlastung der Kontakte über ihre vorgesehene Strombelastbarkeit hinaus und schützen Sie die Steckverbinderbaugruppe vor übermäßiger mechanischer Belastung, korrosiven Umgebungen oder längerer Einwirkung hoher Feuchtigkeit. Befolgen Sie regelmäßige Inspektionsverfahren, um die Kontaktintegrität in kritischen Anwendungen zu bestätigen.
