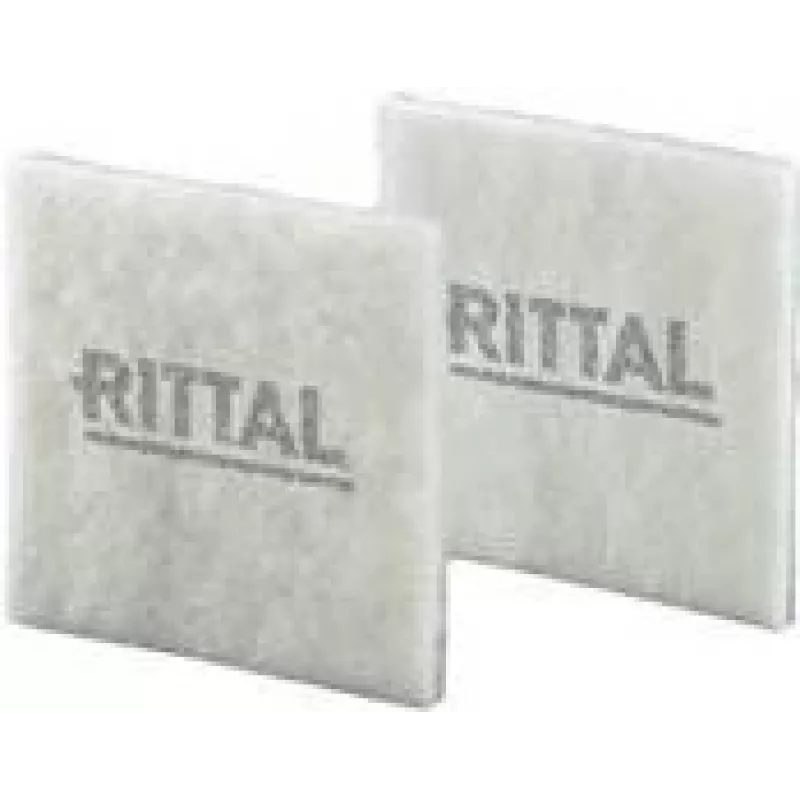

Computer-Kühlsystem-Teil Rittal 3172.105 — Faserplatte 221×17×221 mm, luftgekühlt

Rittal 3172.105 — Faserplatte 221 × 17 × 221 mm, konzipiert für luftgekühlte Computer- und industrielle Kühlsysteme. Hergestellt aus einer Fasermatte mit progressivem Aufbau, dient diese Platte als strukturelles und luftführendes Bauteil in Serverschränken, Steuerungsschränken und anderen Gehäusen. Sie ist temperaturbeständig bis 100°C und als selbstverlöschend F1 nach DIN 53 438 klassifiziert. Die Platte verfügt über eine offenporige Seite für staubbeladene Luft und eine geschlossenporige Seite zur Reinluftseite hin, was eine zuverlässige Filterung von Feststoffpartikeln ab etwa 10 µm gewährleistet und nachgeschaltete Wärmetauscher und elektronische Komponenten schützt.

Vorteile

Der progressive Aufbau aus Fasermatte erzeugt einen Gradienten-Filtereffekt, bei dem größere Partikel auf der offenen Seite zurückgehalten werden, während feinere Partikel zur geschlossenen Seite hin abgeschieden werden. Dies verbessert die Staubspeicherkapazität und die Luftstromstabilität. Die Temperaturbeständigkeit bis 100°C und die F1-Klassifizierung als selbstverlöschend gewährleisten einen sicheren Betrieb in typischen industriellen thermischen Umgebungen. Der asymmetrische Aufbau ermöglicht die Installation mit einer definierten Strömungsrichtung, um strukturelle Unterstützung und Filtration in einer kompakten Platte zu vereinen, sodass zusätzliche Filtermedien entfallen können.

Geeignet für

Technische Daten

Anwendung

Installieren Sie die Platte mit der offenporigen Seite in Richtung des einströmenden, staubbeladenen Luftstroms und der geschlossenporigen Seite zum geschützten Innenraum oder den nachgeschalteten Komponenten. Stellen Sie sicher, dass die Platte fest im vorgesehenen Montagerahmen oder -schlitz sitzt, um einen Bypass ungefilterter Luft zu verhindern. Überprüfen Sie die Platte regelmäßig auf sichtbare Staubansammlungen und verringerten Luftstrom; ersetzen Sie die Platte, sobald der Druckabfall oder die Verschmutzung Werte erreicht, die die Kühlleistung beeinträchtigen. Beachten Sie die Herstellerangaben des Gehäuses zu Wartungsintervallen und Zugriffsverfahren.

Empfehlungen

Für optimale Leistung überprüfen Sie die korrekte Strömungsrichtung bei der Installation und halten Sie einen Austauschplan ein, der auf der Betriebsumgebung basiert. In staubigen oder partikelreichen Umgebungen prüfen Sie die Platte häufiger und ziehen Sie Vorfilter bei starker Verschmutzung in Betracht. Setzen Sie die Platte keinen offenen Flammen aus und verwenden Sie sie nur innerhalb des angegebenen Temperaturbereichs.
