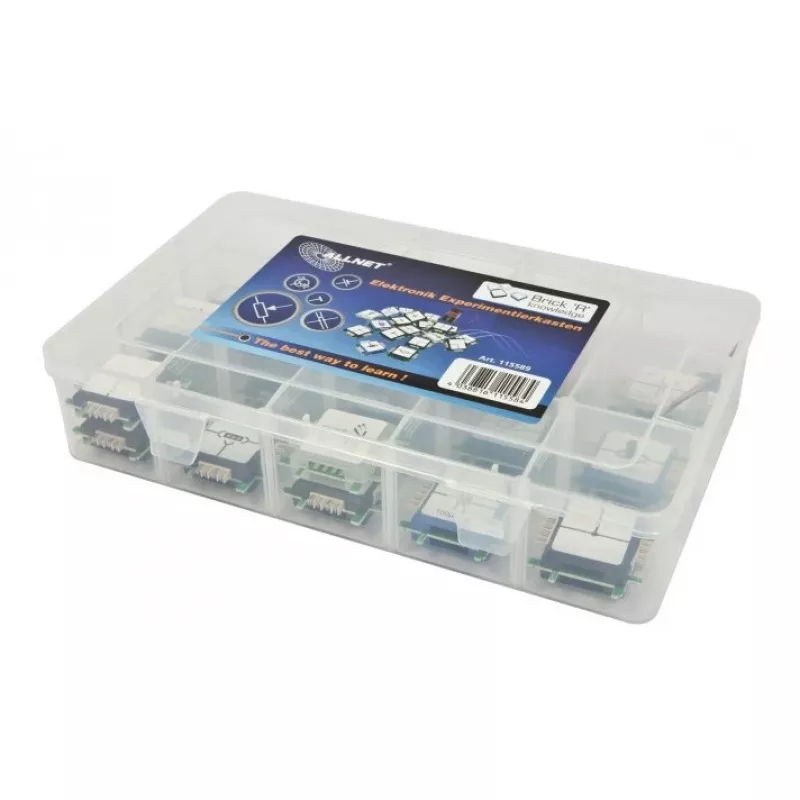

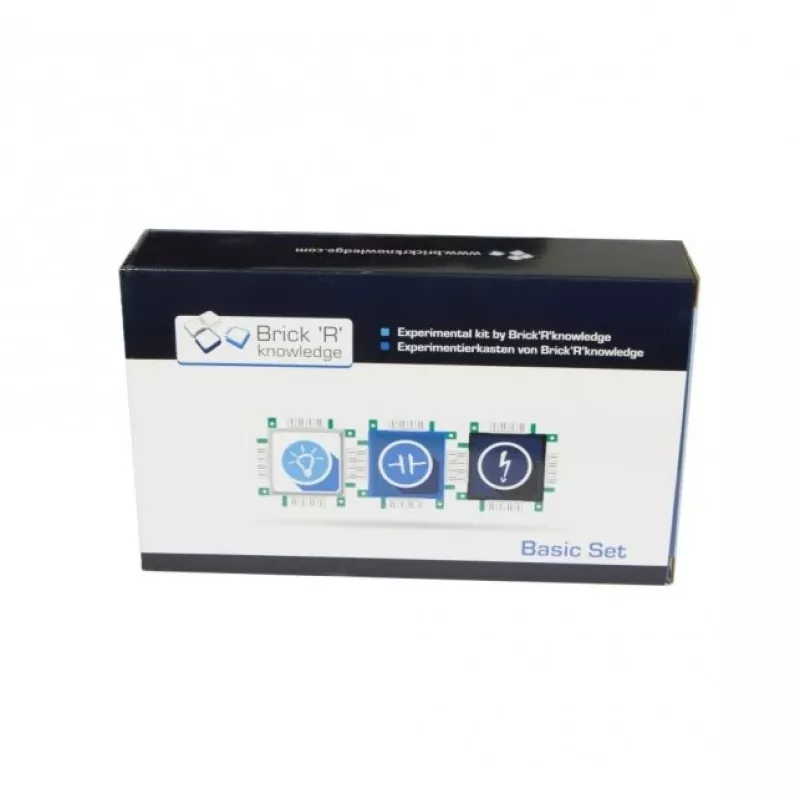

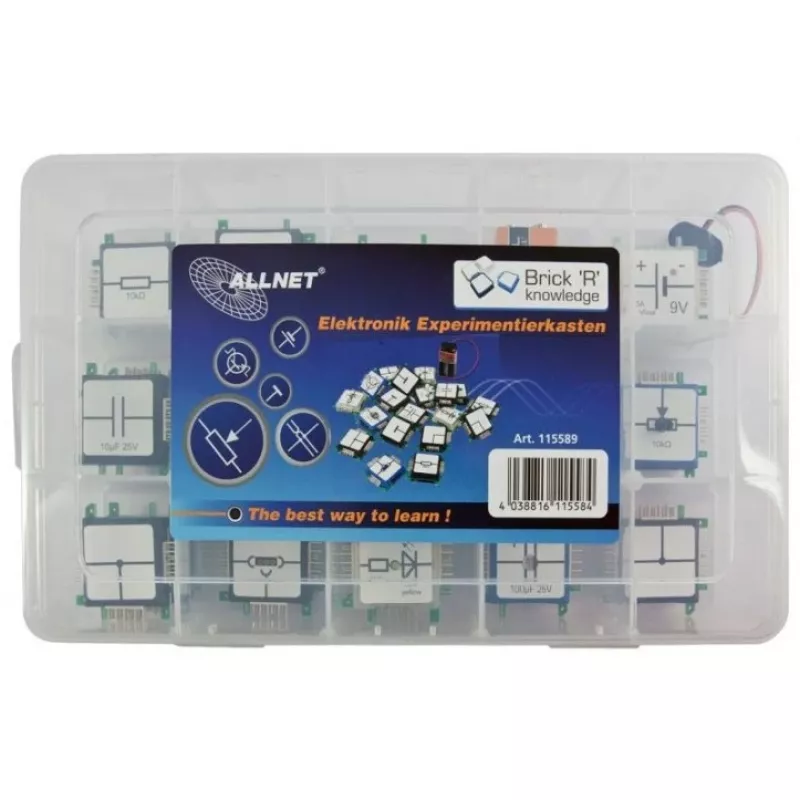

Cobbler-Breakout-Kit ALLNET ALL-BRICK-0374 Entwicklungsboard-Zubehör

Das ALLNET ALL-BRICK-0374 Cobbler-Breakout-Kit ist ein Zubehör für das Brick ’R’ knowledge Entwicklungsboard, das 19 Lernbausteine zur Einführung in grundlegende elektronische Bauteile und Schaltungen bietet. Das Kit veranschaulicht wichtige Einheiten und Abläufe und eignet sich als Ausgangspunkt für langfristiges Lernen in der Elektronik sowie zur Anpassung des Unterrichts an individuelle Anforderungen.

Vorteile

Das Set enthält eine ausgewogene Auswahl passiver und aktiver Komponenten – LEDs, Widerstände, Kondensatoren, einen Transistor und ein Potentiometer – sowie Verbindungs- und Leitungsbausteine, die den Aufbau sowohl einfacher als auch anspruchsvollerer Schaltungen ermöglichen. Die Komponenten sind mit dem offenen Lernsystem Brick ’R’ knowledge kompatibel, und das Kit ist leicht und dank des Cobbler-Breakout-Formats einfach mit Entwicklungsboards zu integrieren.

Geeignet für

• Anfänger, die grundlegende Elektronikkonzepte erlernen
• Bildungsworkshops und Übungen im Klassenzimmer
• Prototyping einfacher Schaltungen mit dem Brick ’R’ knowledge-System
• Praktische Demonstrationen von LEDs, Widerständen, Kondensatoren, Fotowiderständen und Transistoren

Wichtige Spezifikationen

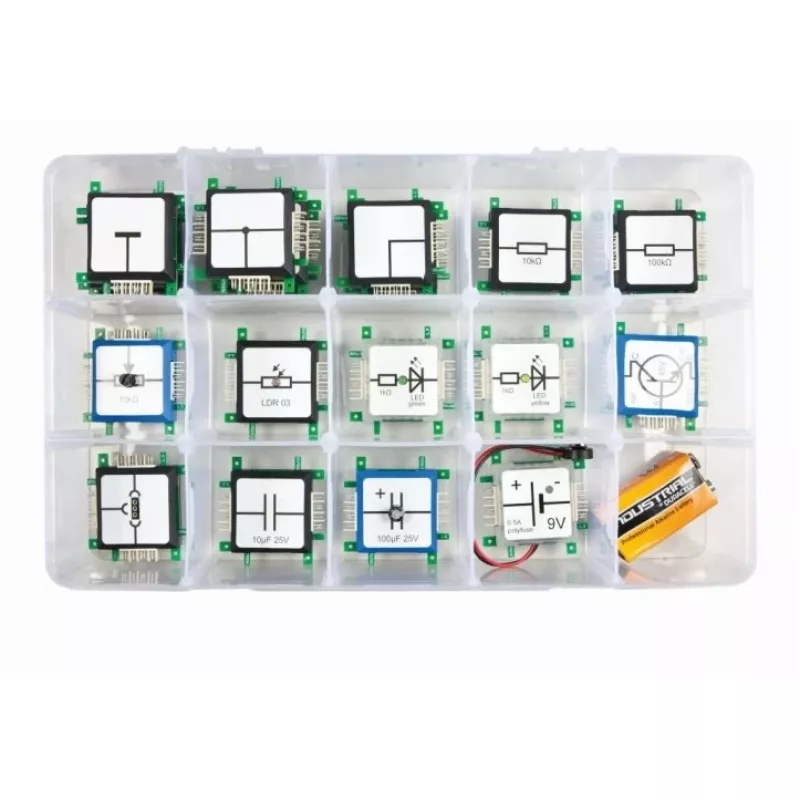

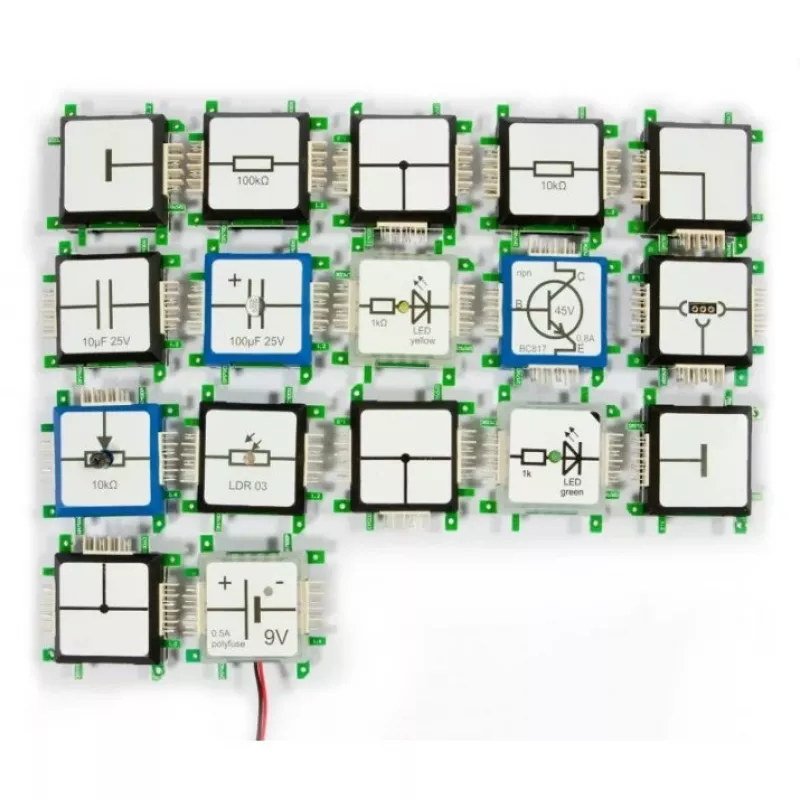

• Inhalt: 19 Bausteine (Liste unten)
• Enthaltene Teile: Batterieadapter (113628), Handbuch Basic Set (116008), LED gelb (113638), LED grün (113369)
• Verbindungsbausteine: 2 x Leitungen Eckbaustein (113632), 3 x Leitungen Massebaustein (113630), 3 x Leitungen T-Kreuzung (113633), 1 x Universalbaustein (116009)
• Passive Komponenten: Potentiometer 10 kΩ (113654), Widerstand 10 kΩ (113648), Widerstand 100 kΩ (113649), Fotowiderstand LDR 03 (113655)
• Kondensatoren: 1 x 10 µF 25 V (113667), 1 x 100 µF Elektrolytkondensator 25 V (113669)
• Aktive Komponenten: Transistor NPN BC817 (113657)
• Hersteller: ALLNET, MPN ALL-BRICK-0374, EAN 4038816115584
• Gewicht (ca.): 635 g

Anwendung

Nutzen Sie das mitgelieferte Handbuch, um Schritt-für-Schritt-Übungen durchzuführen, die erklären, wie Schaltungen mit den Bausteinen aufgebaut werden. Schließen Sie den Batterieadapter zur Stromversorgung an, setzen Sie LEDs, Widerstände, Kondensatoren und den Transistor in die passenden Steckplätze und verwenden Sie die Verbindungsbausteine, um Signalwege zu erstellen. Stellen Sie das Potentiometer ein und beobachten Sie die Änderungen an den LEDs oder dem Fotowiderstand, um Spannungsteilung, Strombegrenzung und grundlegende Transistorschaltungen kennenzulernen.

Empfehlungen

Verwenden Sie das Kit auf einer stabilen, nicht leitenden Oberfläche und beachten Sie die Sicherheitshinweise beim Arbeiten mit Batterien und gepolten Komponenten. Beginnen Sie mit einfachen Schaltungen aus dem Handbuch, bevor Sie komplexere Konfigurationen ausprobieren, und kombinieren Sie dieses Cobbler-Breakout-Kit mit kompatiblen Brick ’R’ knowledge-Modulen oder Entwicklungsboards für weiterführende Experimente.
