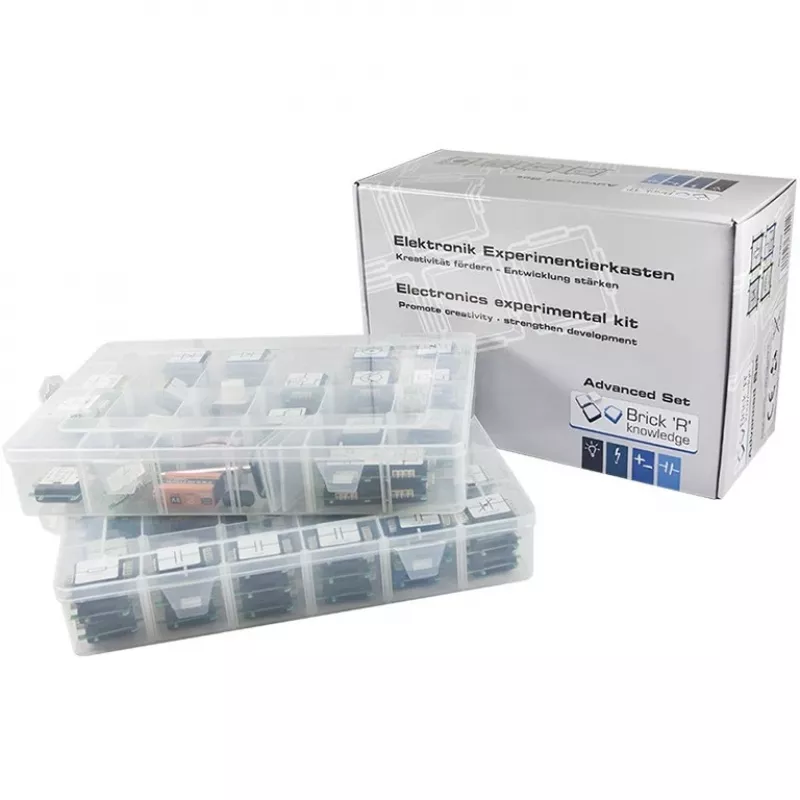

Cobbler-Breakout-Kit ALLNET ALL-BRICK-0223 für Brick'R'knowledge

Das ALLNET ALL-BRICK-0223 Cobbler-Breakout-Kit für Brick'R'knowledge ist ein fortschrittliches Lernset mit 111 Bausteinen und Komponenten, das dazu dient, elektrotechnische Konzepte zu vermitteln und zu erforschen. Das Set unterstützt den Aufbau fortgeschrittener Schaltungen und ist mit Brick"R"knowledge-Modulen kompatibel, sodass Experimente vom Grundschulunterricht bis hin zu universitären Projekten und zum Prototyping in der Technik möglich sind. Spezielle Steckverbinder und ein Open-Source-Design ermöglichen den Aufbau großer Schaltungen, das Hinzufügen eigener Komponenten und die Durchführung von HF-Experimenten; eine zukünftige Integration mit Oszilloskopen und Signalgeneratoren ist geplant, um industrielle Anforderungen zu erfüllen.

Vorteile

Dieses Advanced Set kombiniert eine breite Palette passiver und aktiver elektronischer Bauteile mit speziellen Bausteinen und Steckverbindern, um einen komplexen, modularen Schaltungsaufbau zu ermöglichen. Der Open-Source-Ansatz erlaubt die Erweiterung und Anpassung von Komponenten, während die enthaltenen HF-tauglichen Teile das Kit einzigartig für Hochfrequenzexperimente machen. Das Kit ist mit der Brick'R'knowledge-Lernmethodik kompatibel und unterstützt praktisches Lernen auf verschiedenen Bildungsstufen.

Geeignet für

• Unterricht in Grund- und weiterführenden Schulen
• Universitätslabore und Ingenieurpraktika
• Praxisorientiertes Prototyping und Hobby-Elektronikprojekte
• HF-Experimente und signalbezogene Projekte

Wichtige Spezifikationen

• Modell: ALLNET ALL-BRICK-0223 Cobbler-Breakout-Kit für Brick'R'knowledge
• Inhalt: 111 Bausteine und Komponenten (siehe Liste unten)
• Gewicht (Kit): 3,05 kg
• Marke: ALLNET
• MPN: ALL-BRICK-0223
• EAN: 4038816041029

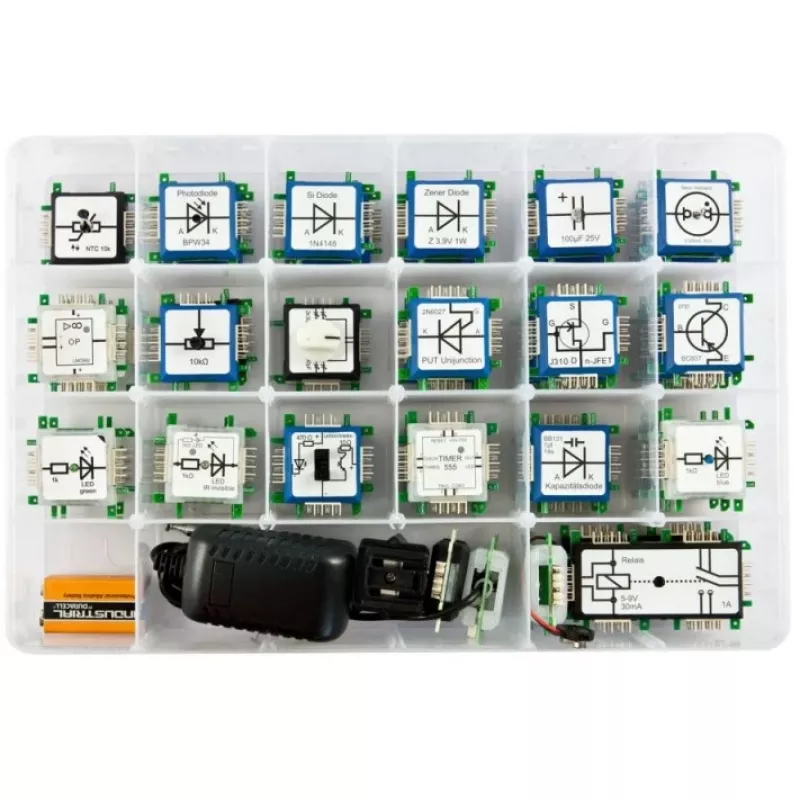

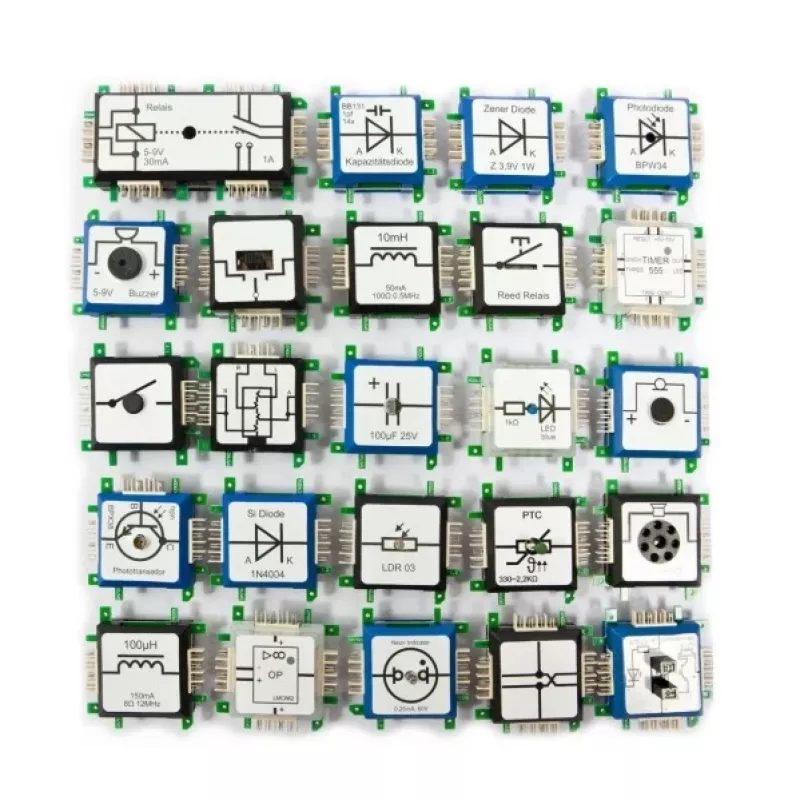

• Hauptkomponenten enthalten: 3,5-mm-Stereo- + Mikrofonbuchse (4-polig), 9V-Netzteiladapter mit 1A-Sicherung und Masse, Antenne, Batterieadapter, Summer, Fotodiode BPW34, Germaniumdiode AA118, Kapazitätsdiode BB131, Standarddioden (1N4004, 1N4148), Zenerdiode 3,9V, Glimmlampe, Handbuch für Advanced Set
• Kondensatoren: mehrere Fest- und Variablentypen (1µF, 10µF 25V, 100µF 25V Elektrolyt, 100nF 50V, 10nF, 1nF, 33pF; variabel 2x30pF/2x300pF, 2–30pF, 9,8–60pF)
• LEDs: blau, gelb, grün, IR, rot; Lautsprecher; Lichtschranke; Mikrofon
• ICs und Halbleiter: LM386, LMC662, 555-Timer, PUT 2N6027, JFET J310, MOS 2N7002, BC817, BC807, Fototransistor BPX38
• Induktivitäten/Spulen: 10 µH, 22 µH, 100 µH, 10 mH
• Relais: Reed-Relais und zwei Relais 8–12V 30 mA
• Widerstände und Sensoren: NTC 10k, PTC 2,2k, LDR-Fotowiderstand, diverse Festwiderstände (100k, 100Ω, 10k, 1k, 330Ω, 4,7k)

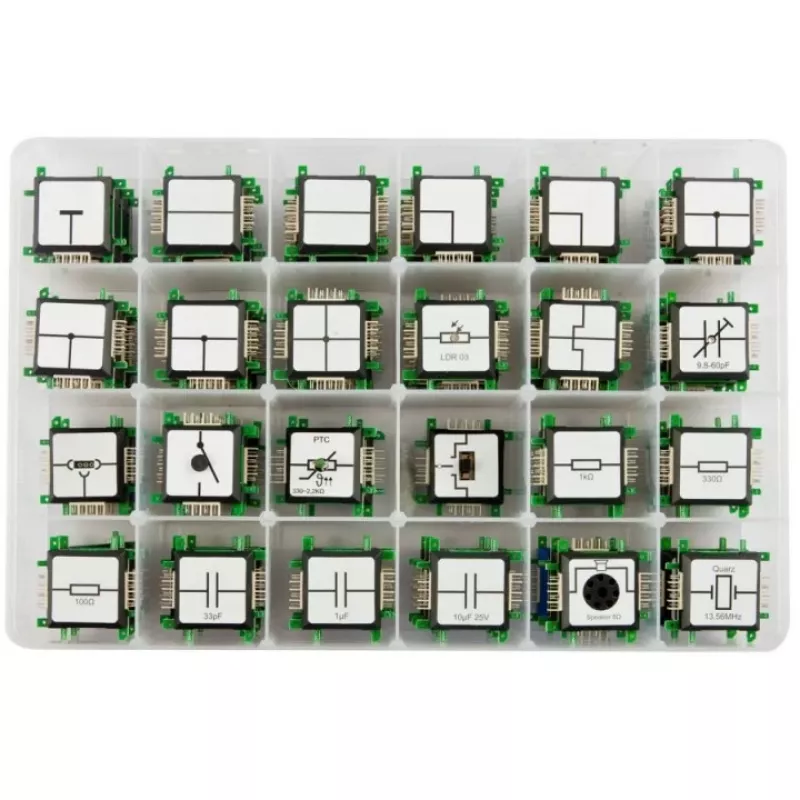

• Sonstiges: Potentiometer 10 kΩ, Summer, Taster, Schalter, Universalbaustein, mehrere Leitungsbausteine und Kreuzungs-/Masse-/Eckverbindungen

Verwendung

Folgen Sie dem mitgelieferten Handbuch des Advanced Set, um Module und Schaltungen Schritt für Schritt aufzubauen. Beginnen Sie damit, die Bausteine und Komponenten anhand ihrer Kennzeichnungen und der Bestandsliste des Handbuchs zu identifizieren. Verwenden Sie die speziellen Steckverbinder und Leitungsbausteine, um die erforderlichen Schaltungstopologien aufzubauen; platzieren Sie aktive und passive Komponenten gemäß den Schaltplänen in den Bausteinträgern. Für HF-Experimente schließen Sie die Antenne und die Varaktor/Spulen-Kombinationen wie in der Anleitung beschrieben an. Legen Sie die Spannung über das 9V-Netzteil oder den Batterieadapter erst an, nachdem Sie die korrekten Verbindungen überprüft haben. Beachten Sie beim Hinzufügen zusätzlicher oder eigener Komponenten die Polarität und die Herstellerangaben.

Empfehlungen

Verwenden Sie das Kit im Bildungsumfeld unter angemessener Aufsicht und beachten Sie die üblichen Sicherheitsvorkehrungen: Schaltungen vor dem Wechseln von Komponenten spannungsfrei schalten, Versorgungsspannungen auf Nennwerte begrenzen und Kurzschlüsse vermeiden. Achten Sie bei HF- und Oszilloskoparbeiten auf korrekte Erdung und Abschirmung und ziehen Sie das Handbuch zu Rate, wenn Sie das Kit für Messgeräte anpassen.
