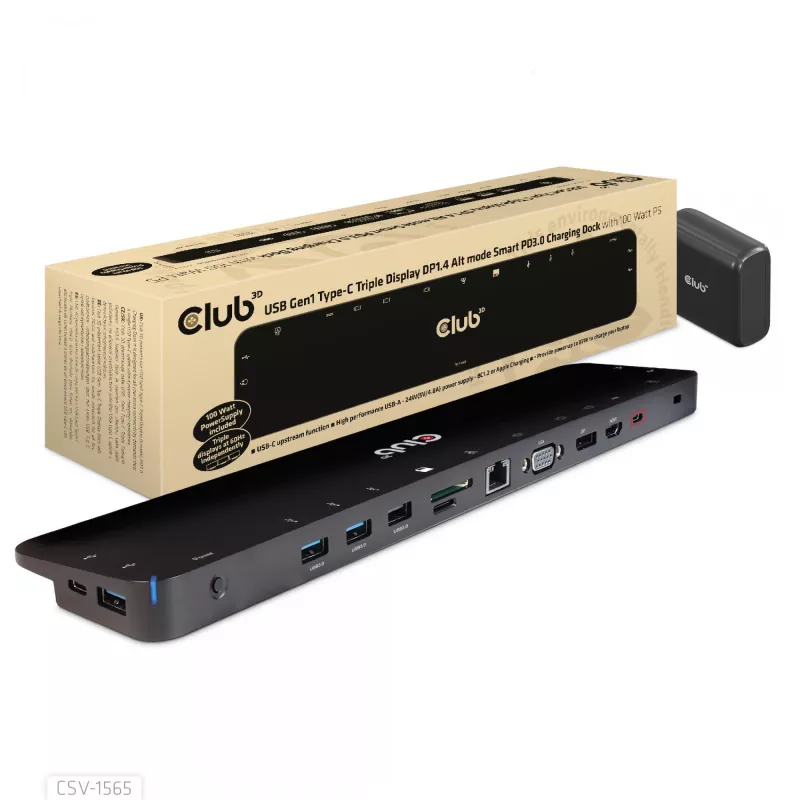

CLUB3D USB Gen1 Type-C Triple Display DP1.4 Alt mode Smart PD3.0 Charging Dock mit 100 Watt Netzteil

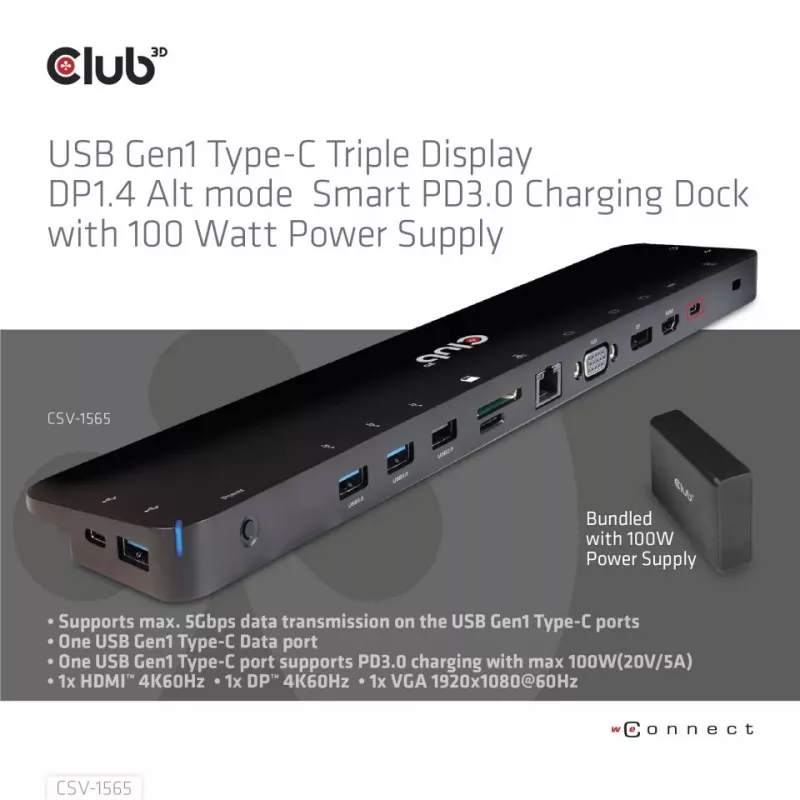

Das Club-3D CSV-1565 USB Gen1 Type-C Triple Display DP1.4 Alt mode Smart PD3.0 Charging Dock vereint Video, Daten, Strom, Ethernet und Audio in einem einzigen kompakten Adapter, der sich an Vielreisende richtet. Es bietet drei verschiedene Videoausgänge – HDMI, DisplayPort und VGA – und unterstützt mehrere Monitor-Setups per MST: ein HDMI 4K60Hz plus ein DisplayPort 4K60Hz und ein VGA 1920x1080@60Hz, oder alternativ ein 4K30Hz und zwei 1080p@60Hz Ausgänge. Das Dock verfügt außerdem über mehrere USB Type-A Anschlüsse und einen USB Type-C Datenanschluss für Peripheriegeräte, Micro SD- und SD/MMC-Kartensteckplätze zum Lesen von Speicherkarten, eine 3,5-mm-Audiobuchse für Kopfhörer und einen Gigabit-Ethernet-Port für kabelgebundenen Netzwerkzugang.

Vorteile

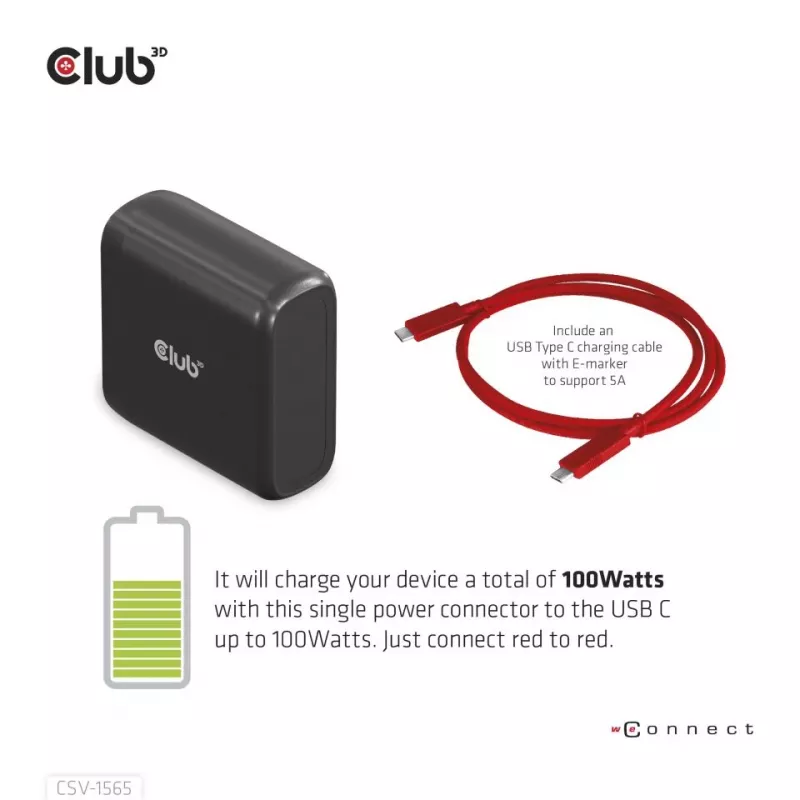

Der USB Type-C Ladeanschluss unterstützt PD3.0, sodass das Dock über ein externes PD-Netzteil mit Strom versorgt werden kann und gleichzeitig das Host-Notebook oder -Gerät auflädt, wodurch das Mitführen eines separaten Laptop-Netzteils entfällt. Dynamische Stromerkennung und Leistungsverteilung passen die Ladung an den tatsächlichen Verbrauch des Docks an, sodass der Host mit optimaler Leistung versorgt wird. Der Adapter unterstützt DP1.4 Alt Mode Hosts (PCs, Laptops, Mobiltelefone) und bietet MST-Multi-Monitor-Funktionalität für flexible Anzeigekonfigurationen.

Wichtige technische Daten

• Modell: Club-3D CSV-1565
• Schnittstelle: USB Gen1 Type-C (DP1.4 Alt Mode)

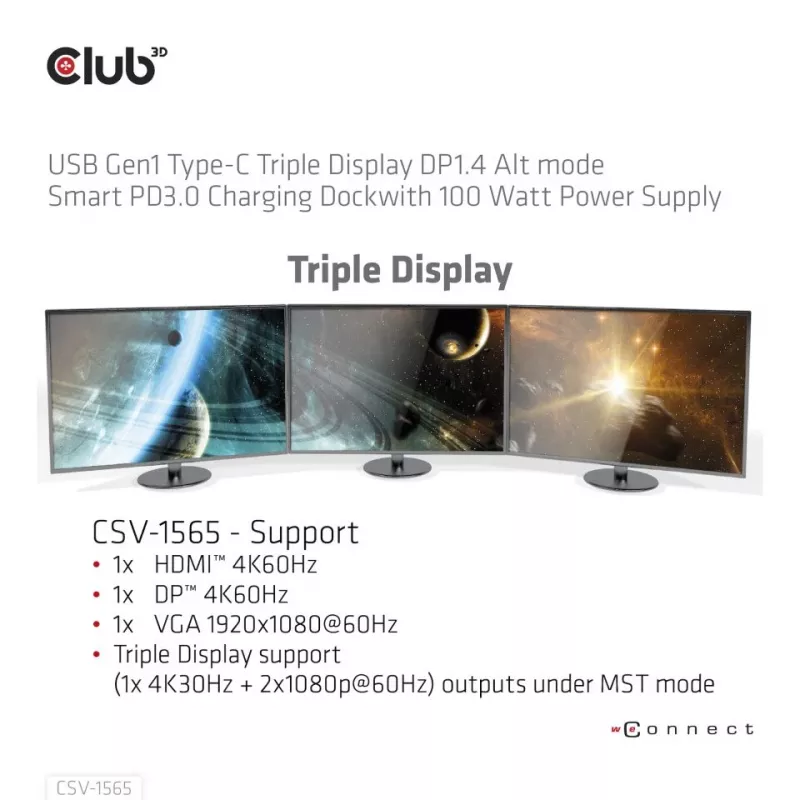

• Videoausgänge: 1× HDMI (bis zu 4K60Hz), 1× DisplayPort (bis zu 4K60Hz), 1× VGA (1920×1080@60Hz)

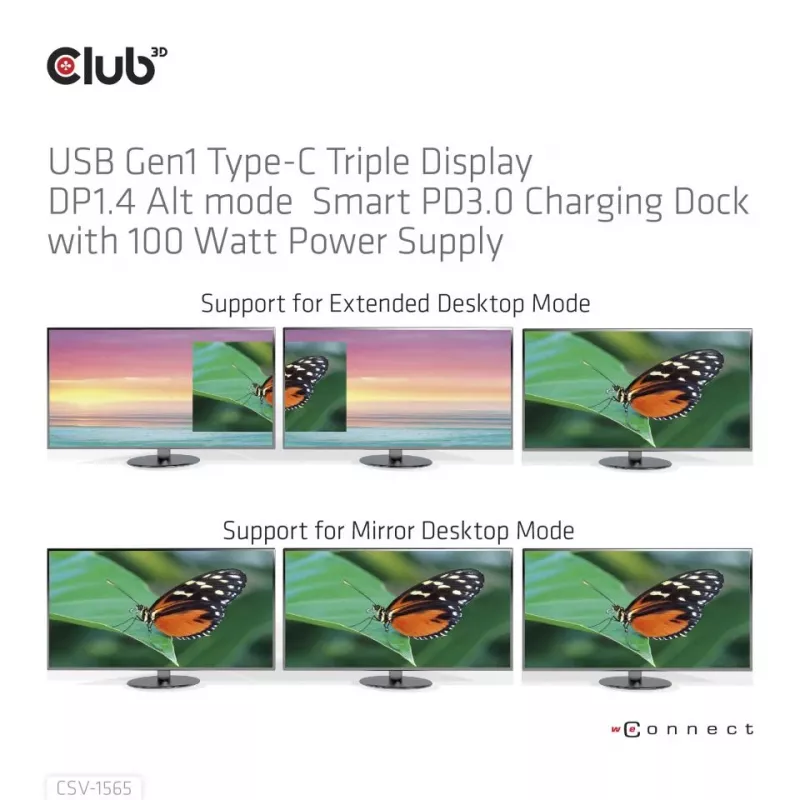

• MST-Modi: 1×4K60 + 1×4K60 + 1×1080p ODER 1×4K30 + 2×1080p@60Hz (abhängig von den Fähigkeiten des Hosts)
• Stromversorgung: USB Type-C PD3.0 Ladeeingang (unterstützt das Laden des Hosts, während das Dock mit Strom versorgt wird)
• USB-Anschlüsse: Mehrere USB Type-A und ein USB Type-C Datenanschluss
• Kartenleser: Micro SD- und SD/MMC-Steckplätze
• Audio: 3,5-mm-Kopfhörerbuchse
• Netzwerk: Gigabit-Ethernet-Port

Verwendung

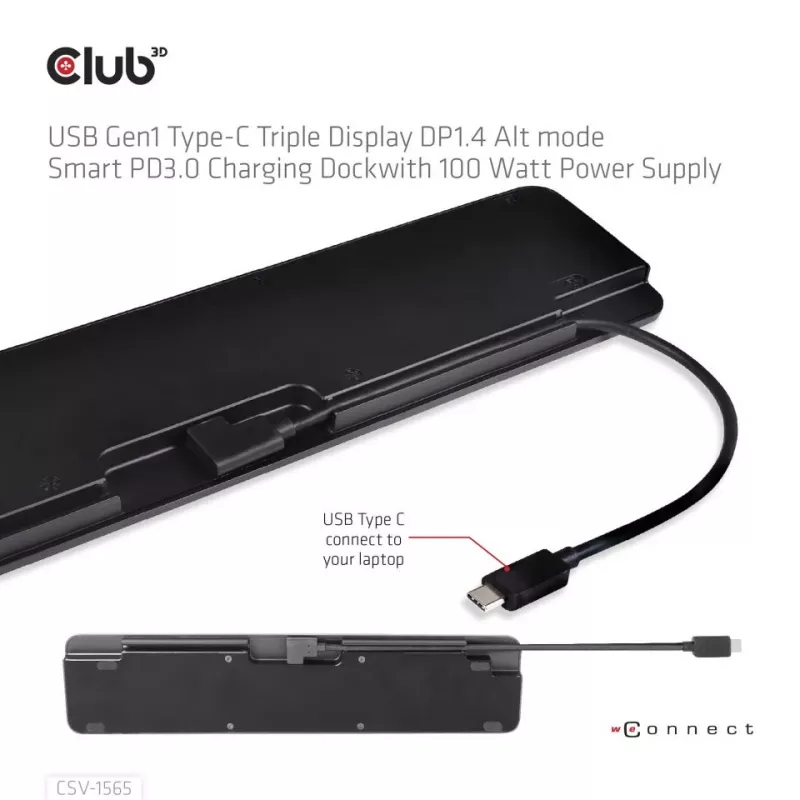

Schließen Sie das Dock an ein PD3.0 USB-C Netzteil an, um das Dock mit Strom zu versorgen und optional das Host-Gerät aufzuladen. Stecken Sie das Host-Gerät in den USB-C-Anschluss des Docks, der DP1.4 Alt Mode für die Videoausgabe unterstützt. Schließen Sie Bildschirme nach Bedarf an die HDMI-, DisplayPort- und VGA-Anschlüsse an; konfigurieren Sie die Multi-Monitor-Einstellungen im Betriebssystem des Hosts für MST, wenn Sie mehrere Bildschirme verwenden. Stecken Sie Speicherkarten in die Micro SD- oder SD/MMC-Steckplätze und schließen Sie USB-Peripheriegeräte an die Type-A- oder Type-C-Datenanschlüsse an. Verwenden Sie die 3,5-mm-Buchse für die Audioausgabe und verbinden Sie ein Netzwerkkabel mit dem Gigabit-Ethernet-Port für kabelgebundenen Internetzugang.

Empfehlungen

Stellen Sie sicher, dass Ihr Host-Gerät DisplayPort 1.4 Alt Mode für die volle Videofunktionalität unterstützt. Verwenden Sie ein PD3.0-konformes Netzteil mit ausreichender Leistung, um das Dock zu betreiben und den Host zu laden. Überprüfen Sie für die beste Multi-Display-Leistung, ob Ihre Host-GPU und das Betriebssystem MST und die kombinierten Auflösungen/Bildwiederholraten unterstützen.
