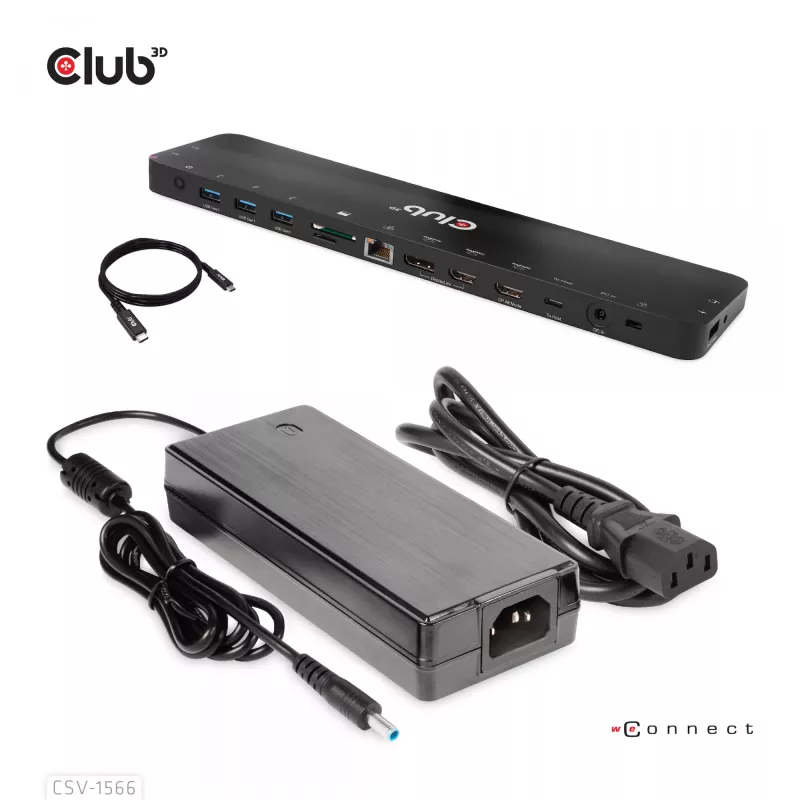

CLUB3D USB Gen1 Type-C Triple Display DP Alt Mode Displaylink Dynamic PD Charging Dock mit 120-Watt-Netzteil

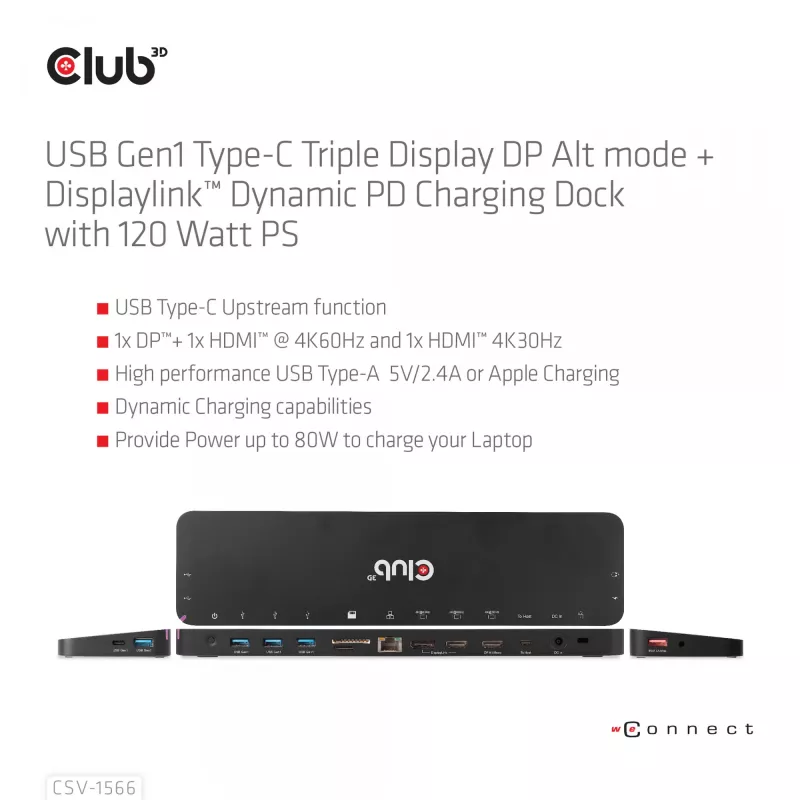

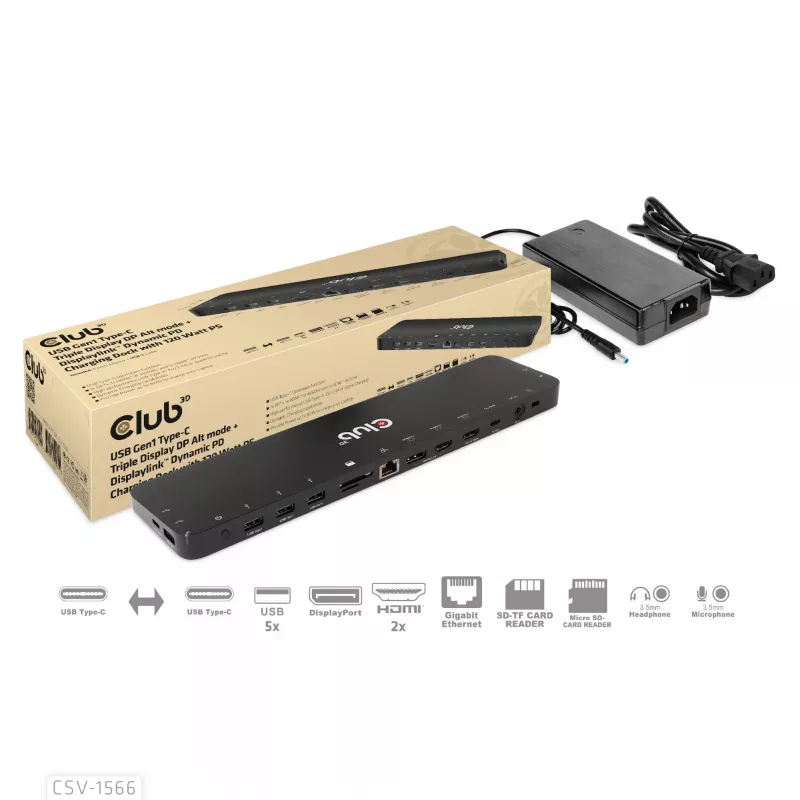

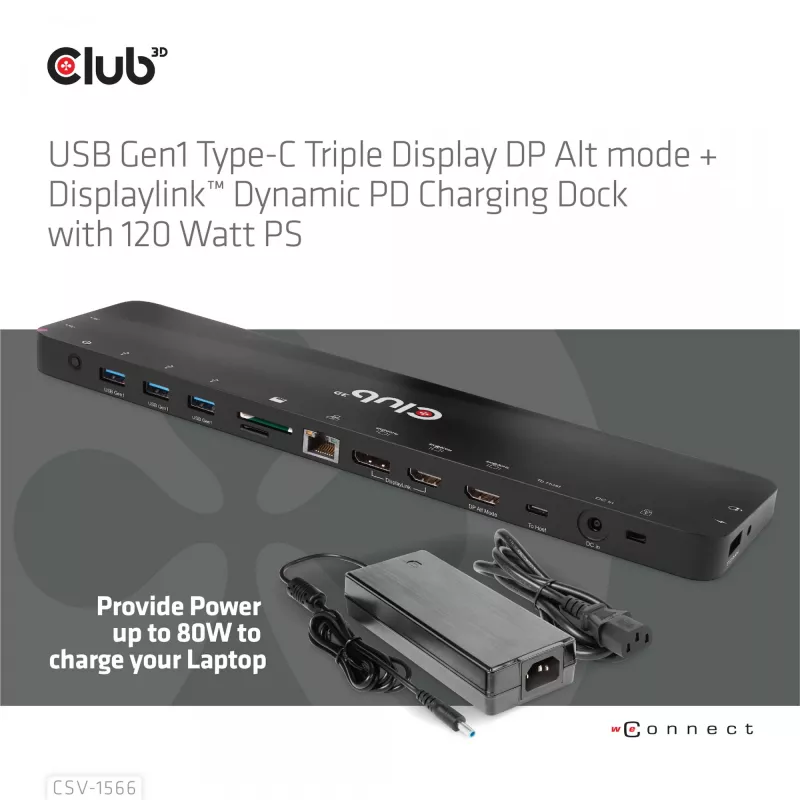

Der Club 3D CSV-1566 USB Gen1 Type-C Triple Display Dock ist eine integrierte Dockingstation, die Video, Daten, Strom, Ethernet und Audio in einem kompakten horizontalen Gehäuse vereint. Er unterstützt DisplayPort 1.2 Alt Mode und DisplayLink/USB-Modus, um bis zu drei externe Displays, mehrere USB-Anschlüsse und dynamisches PD-Laden mit einem 120-Watt-Netzteil zu ermöglichen. Der Dock ist kompatibel mit USB Type-C-Hosts, die DP Alt Mode unterstützen, und kann auch über einen Type-C-zu-USB-Adapter an USB-A-Hosts angeschlossen werden; er lädt den Host mit bis zu 80 W (20V/4A).

Vorteile

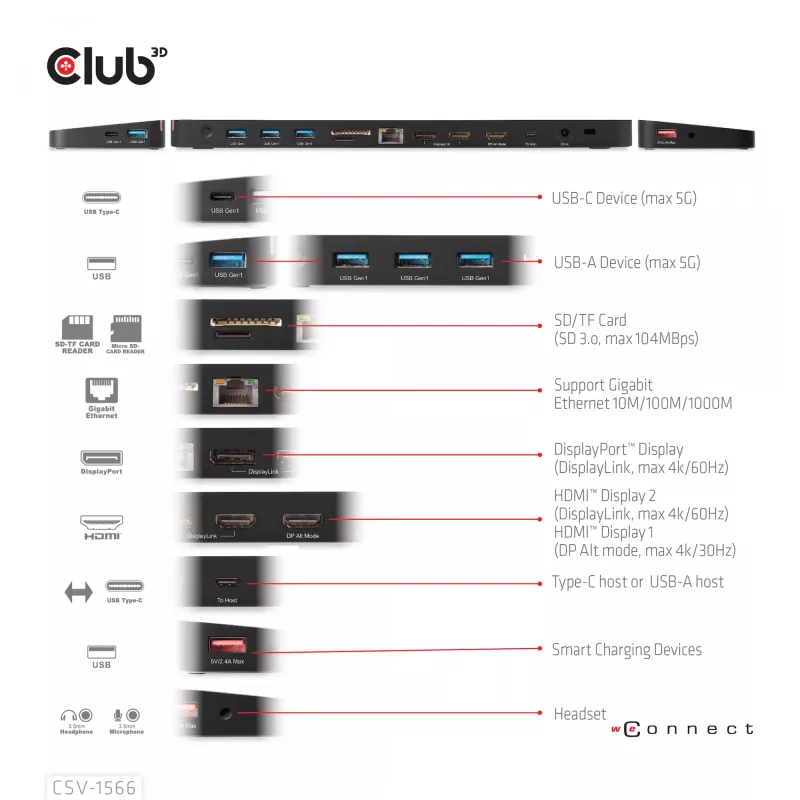

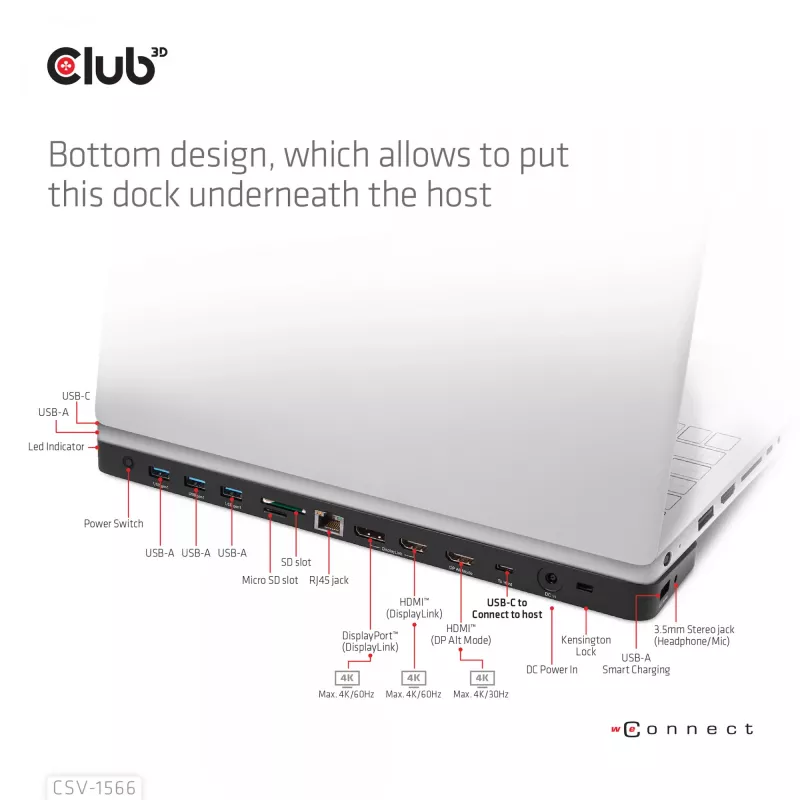

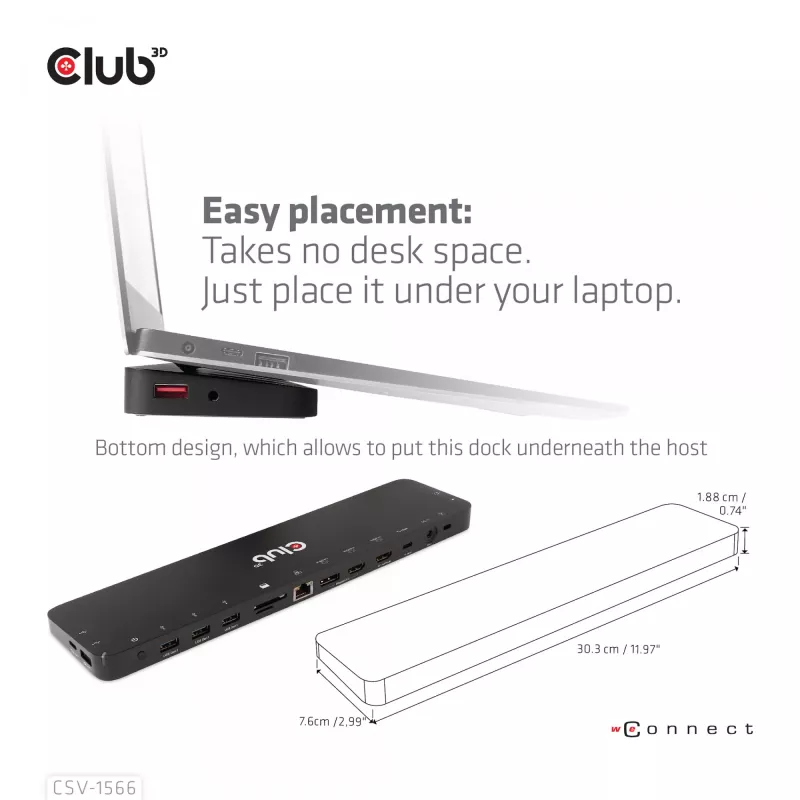

Diese Dockingstation bietet drei Videoausgänge (zwei HDMI und einen DisplayPort) für flexible Multi-Monitor-Setups sowie fünf USB Gen1-Anschlüsse (vier Typ-A und einen Typ-C) für die Peripherieanbindung. Sie verfügt über einen RJ45-Ethernet-Anschluss für kabelgebundenen Netzwerkzugriff und SD/TF-Kartenslots zum Lesen von Speicherkarten. Das integrierte 120-Watt-Netzteil versorgt den Dock und ermöglicht schnelles Laden von Geräten über einen intelligenten PD-Ladeanschluss. Das flache Bodendesign ermöglicht es, den Dock unter dem Host zu platzieren, für einen aufgeräumten Arbeitsplatz.

Geeignet für

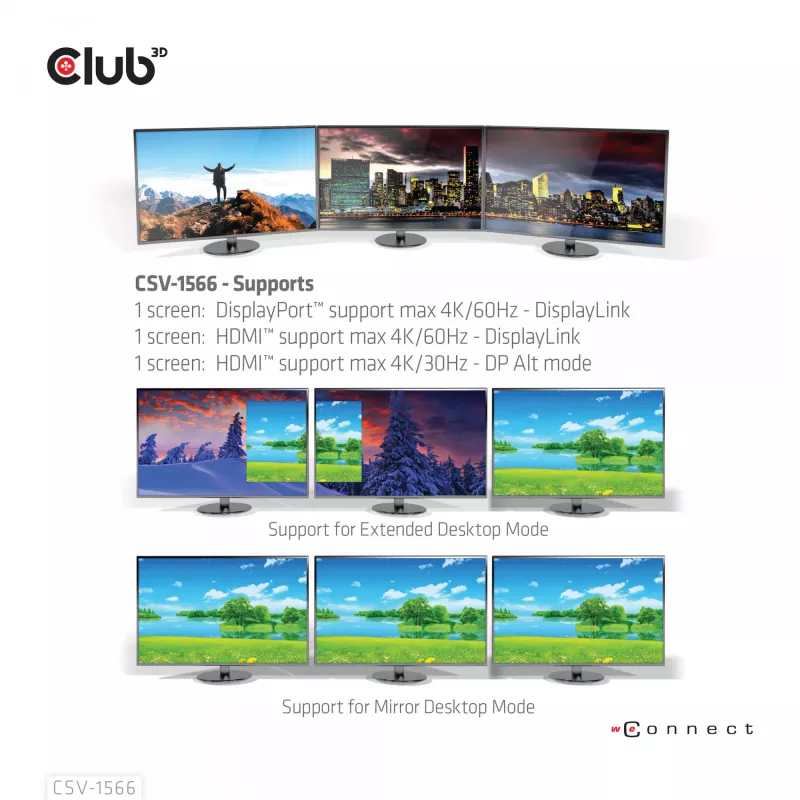

• Erweiterung eines Laptops oder PCs mit einem einzigen USB-C-Anschluss auf mehrere externe Displays
• Anschluss von Peripheriegeräten wie Tastatur, Maus und externen Laufwerken über USB Gen1-Anschlüsse
• Bereitstellung einer kabelgebundenen Gigabit-Ethernet-Konnektivität für stabilen Netzwerkzugriff
• Lesen von SD- oder microSD (TF)-Karten von Kameras und Mobilgeräten
• Laden von Host-Laptops und Mobilgeräten bei gleichzeitiger Nutzung mehrerer Displays

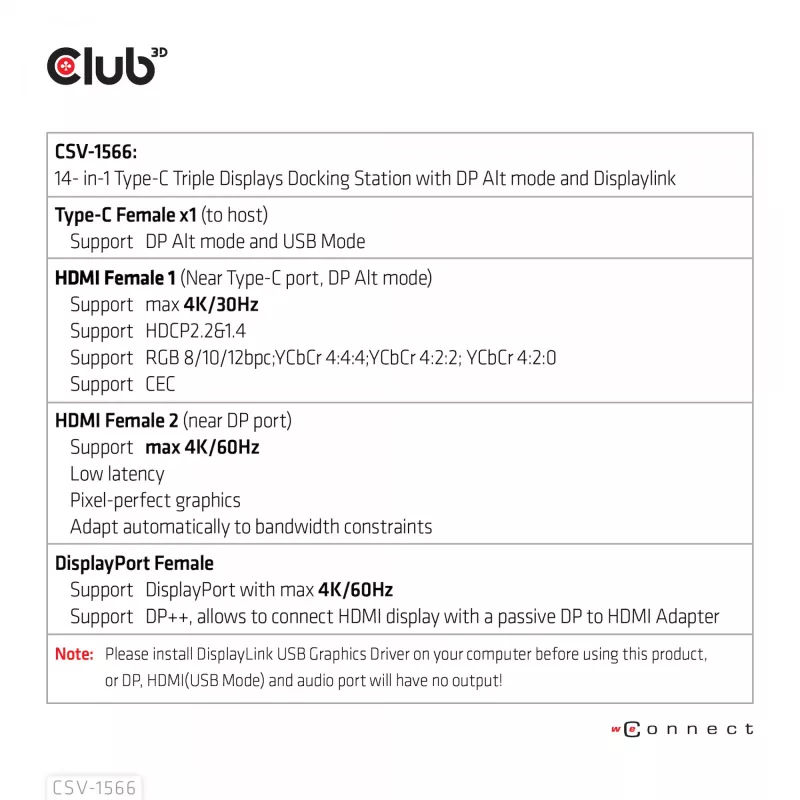

Wichtige Spezifikationen

• Modell: CLUB3D CSV-1566

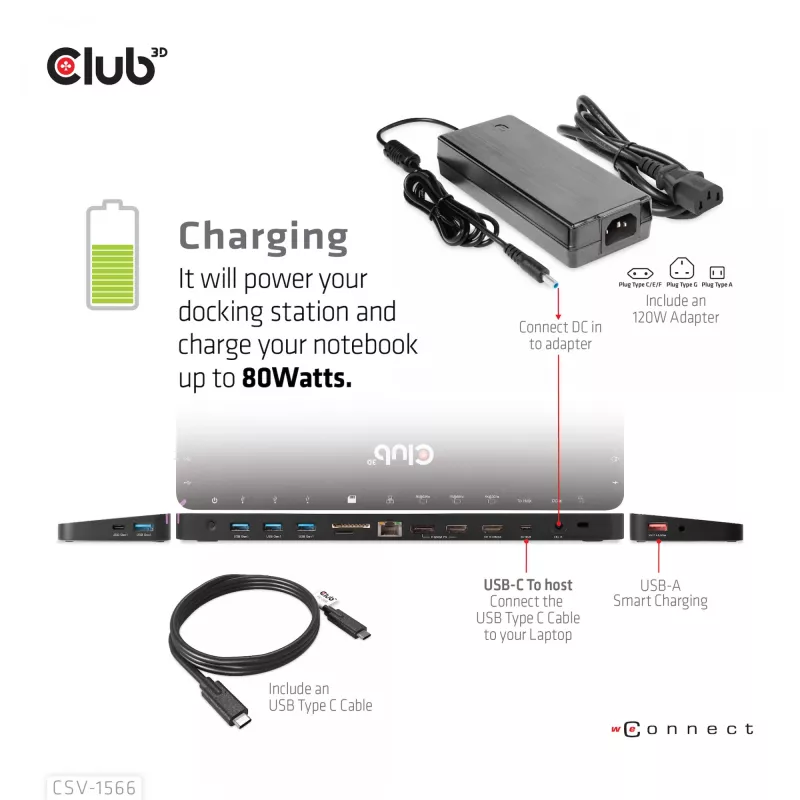

• Netzteil: 120 W (Dock); Host-Ladung bis zu 80 W (20V/4A)

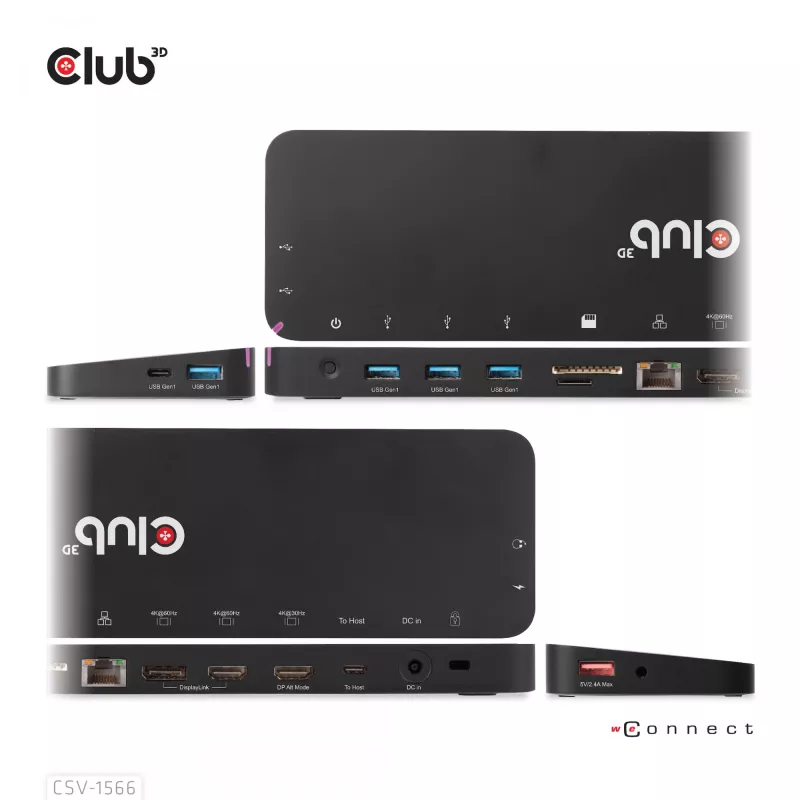

• Videoausgänge: 2 × HDMI, 1 × DisplayPort (DP 1.2 Alt Mode + DisplayLink/USB-Modus)
• USB-Anschlüsse: 4 × USB 3.2 Gen1 (Typ-A), 1 × USB 3.2 Gen1 (Typ-C)
• Ethernet: 1 × RJ45
• Kartenleser: SD- und TF (microSD)-Slots
• Kompatibilität: USB Type-C-Hosts mit DP Alt Mode; USB-A über Adapter
• Abmessungen: 304 mm × 77 mm × 18 mm
• Gewicht: 0,358 kg
• Farbe: Schwarz

Verwendung

Platzieren Sie den Dock unter Ihrem Laptop oder auf einer ebenen Fläche und schließen Sie das mitgelieferte 120-Watt-Netzteil an den Dock an. Verbinden Sie den Dock über ein USB-C-Kabel mit einem Host-Gerät, das DP Alt Mode unterstützt, für native Multi-Display-Ausgabe; alternativ schließen Sie es über einen Type-C-zu-USB-Adapter an einen USB-A-Host an, um DisplayLink/USB-Modus-Funktionen zu nutzen. Schließen Sie externe Monitore an die HDMI- und DisplayPort-Ausgänge an, stecken Sie Peripheriegeräte in die USB-Anschlüsse, legen Sie Speicherkarten in die SD/TF-Slots ein und verbinden Sie Ethernet über den RJ45-Anschluss. Der Dock versorgt den Host mit bis zu 80 W und lädt angeschlossene Mobilgeräte über den intelligenten Ladeanschluss.

Empfehlungen

Für beste Multi-Monitor-Leistung verwenden Sie einen USB Type-C-Host, der DisplayPort 1.2 Alt Mode unterstützt. Beim Anschluss an USB-A-Hosts über einen Adapter wird der DisplayLink/USB-Modus verwendet, der möglicherweise eine Treiberinstallation für optimale Display-Leistung erfordert.
