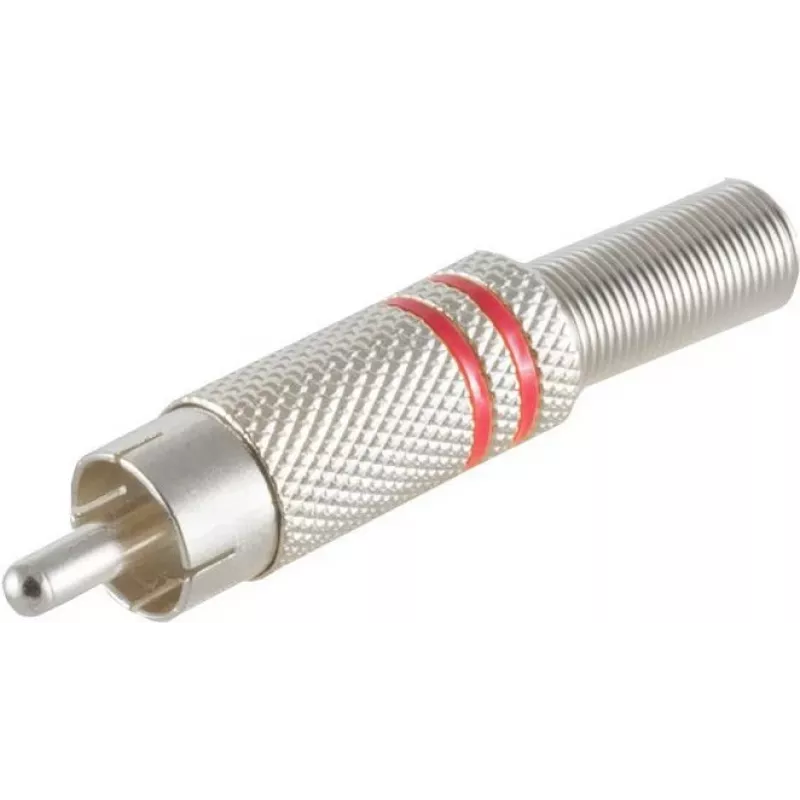

Cinch (RCA) Stecker ShiverPeaks 6 mm Metall, Modell 52000-R, rot

Der Cinch (RCA) Stecker ShiverPeaks Modell 52000-R in Rot ist für einen Kabeldurchmesser von 6 mm ausgelegt und bietet eine standardmäßige Cinch-Schnittstelle zur Übertragung analoger Audio- und Composite-Video-Signale. Der Stecker verfügt über ein Metallgehäuse, das mechanische Stabilität und eine verbesserte Abschirmung im Vergleich zu Kunststoffvarianten bietet. Er ist für die Konfektionierung eigener Kabel, Reparaturen bestehender Leitungen und Installationen vorgesehen, bei denen ein robuster, farbcodierter Cinch-Stecker benötigt wird.

Vorteile

Das Metallgehäuse erhöht die Langlebigkeit und sorgt für eine bessere elektromagnetische Abschirmung, während die rote Farbe eine eindeutige Kanalidentifikation ermöglicht. Seine Konstruktion ist für wiederholte Steckzyklen und mechanische Belastungen ausgelegt, die in Heim- oder professionellen AV-Umgebungen auftreten. Die Angabe des 6 mm Durchmessers gewährleistet einen sicheren Sitz bei kompatiblen Kabelmänteln und Innenleiteranordnungen.

Geeignet für

• DIY-Kabelkonfektionierung und individuelle AV-Kabelbauten
• Reparatur beschädigter Cinch-Kabel
• Heimkino- und HiFi-Verbindungen, die farbcodierte Stecker erfordern
• Professionelle AV-Installationen und Patchfelder in kleinerem Maßstab

Wichtige technische Daten

• Steckertyp: Cinch (männlich)
• Gehäusematerial: Metall
• Farbe: Rot (Kanalidentifikation)
• Kompatibler Kabelaußendurchmesser: ca. 6 mm
• Signalart: analoges Audio und Composite-Video

Anwendung

Entfernen Sie den Kabelmantel und bereiten Sie den Innenleiter und die Abschirmung entsprechend der Konstruktion des Steckers vor. Schieben Sie eventuell mitgelieferte Hülsen oder Überwurfmuttern auf das Kabel, löten oder crimpen Sie den Mittelkontakt an und befestigen Sie die Abschirmung am Außengehäuse wie für dieses Modell erforderlich. Nach der Montage der Innenkontakte das Metallgehäuse sichern und die mechanische Rückhaltung überprüfen. Stecken Sie den fertiggestellten Stecker in die entsprechende Cinch-Buchse und überprüfen Sie Signalkontinuität und Polarität vor der endgültigen Installation.

Empfehlungen

Verwenden Sie geeignete Lötgeräte und Temperaturkontrolle, um eine Beschädigung der Kabelisolierung oder Steckerbeschichtung zu vermeiden. Wählen Sie Kabel mit einem Außendurchmesser nahe 6 mm für optimalen Sitz und zuverlässigen mechanischen Kontakt. Für beste Signalintegrität achten Sie auf eine ordnungsgemäße Abschirmungsterminierung und vermeiden Sie übermäßiges Biegen in der Nähe des Steckers.
