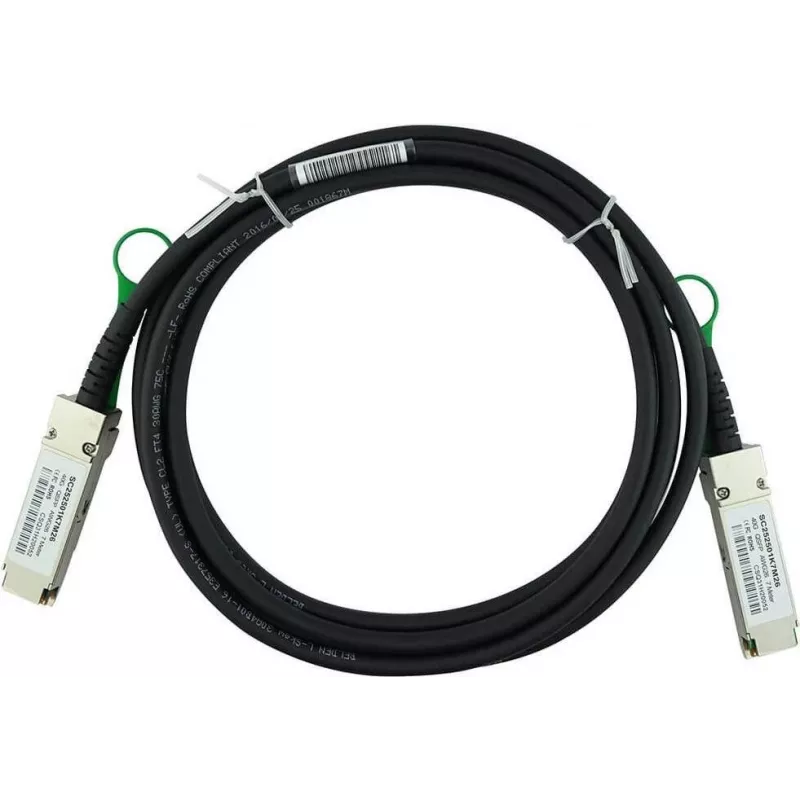

CBO DAC-Kabel BN-QS-QS-CBL-05M-IB 0,5 m QSFP-zu-QSFP Direct Attach Copper

CBO DAC-Kabel BN-QS-QS-CBL-05M-IB 0,5 m QSFP-zu-QSFP Direct Attach Copper ist eine 0,5 Meter lange passive Kupferverbindung, die zur Verbindung kompatibler QSFP-Ports für Kurzstrecken-Hochgeschwindigkeitsverbindungen entwickelt wurde. Die Baugruppe unterstützt typische QSFP-Datenraten und ist dort vorgesehen, wo Direct Attach Copper die Latenz und den Stromverbrauch im Vergleich zu optischen Transceivern reduziert. Es eignet sich für die Installation in Server-Racks und Telekommunikationsschränken zur Verbindung von Switches, Routern und Hochleistungs-Netzwerkadaptern.

Vorteile

Die Direct-Attach-Copper-Konstruktion bietet eine physische Verbindung mit niedriger Latenz und geringerem Stromverbrauch im Vergleich zu optischen Modulen, die Transceiver benötigen. Die Länge von 0,5 m minimiert die Signalverschlechterung bei Kurzstreckenverbindungen bei gleichzeitig hohem Durchsatz. Der QSFP-zu-QSFP-Formfaktor gewährleistet mechanische Kompatibilität mit Geräten mit QSFP-Ports und vereinfacht die Verkabelung auf Rack-Ebene. Das passive Design macht externe Stromversorgung oder Konfiguration auf Kabelebene überflüssig.

Geeignet für

• Kurzstreckenverbindungen zwischen QSFP-fähigen Switches und Routern
• Direkte Verbindungen zwischen Servern und Netzwerkadaptern im selben Rack
• Hochdichte Verkabelung in Top-of-Rack- oder Middle-of-Row-Konfigurationen im Rechenzentrum
• Temporäre oder permanente Verbindungen, bei denen kostengünstiges Kupfer mit niedriger Latenz bevorzugt wird

Technische Daten

• Steckertyp: QSFP auf QSFP
• Kabeltyp: Direct Attach Copper (passiv)
• Länge: 0,5 Meter
• Unterstützte Verbindungsklassen: QSFP-Hochgeschwindigkeitsschnittstellen (z. B. 40/56/100 Gbit/s, sofern die Geräte DAC unterstützen)
• Latenz: minimale Signallaufzeit, charakteristisch für Kupfer-Direct-Attach-Verbindungen
• Typische Einsatzumgebung: Rechenzentrumsracks und Telekommunikationsschränke

Verwendung

Installieren Sie das Kabel, indem Sie jeden QSFP-Stecker fest in den entsprechenden QSFP-Port der zu verbindenden Geräte einstecken. Stellen Sie sicher, dass die Geräte ausgeschaltet sind oder die vom Gerätehersteller empfohlenen Hot-Plug-Verfahren beachtet werden, falls verfügbar. Überprüfen Sie, ob beide Endpunkte passive DAC-Verbindungen unterstützen und die erforderliche QSFP-Datenrate erfüllen. Überwachen Sie nach der Verbindung die Verbindungsstatusanzeigen der Netzwerkgeräte, um eine erfolgreiche Verbindungsherstellung zu bestätigen.

Empfehlungen

Verwenden Sie dieses 0,5 m DAC für kurze Verbindungen auf Rack-Ebene, um Latenz und Stromverbrauch zu minimieren. Vermeiden Sie scharfe Biegungen und übermäßige Zugbelastung des Kabels; halten Sie den vom Hersteller angegebenen minimalen Biegeradius ein. Bestätigen Sie die Kompatibilität der Geräte mit passiven QSFP-zu-QSFP-Kupferbaugruppen und stellen Sie sicher, dass Firmware und Port-Einstellungen der Switches oder Server mit der beabsichtigten Verbindungsgeschwindigkeit und dem Modus übereinstimmen.
