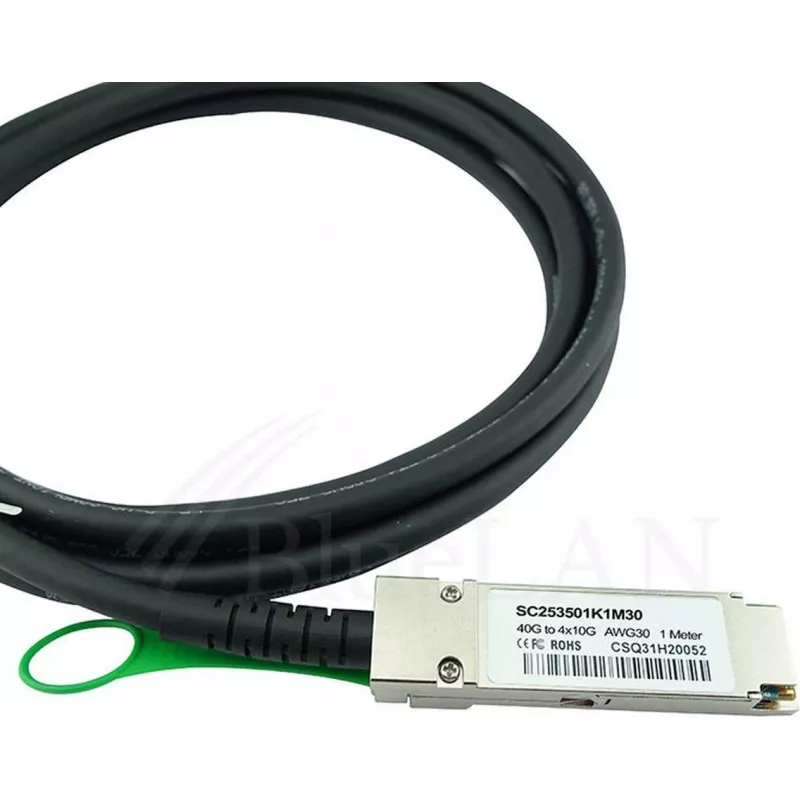

CBO BlueOptics QSFP auf 4×SFP+ Breakout-Kabel 1 m Stecker auf Stecker (Modell 740-038153-BL)

Das CBO BlueOptics QSFP auf 4×SFP+ Breakout-Kabel 1 m Stecker auf Stecker ist eine kompakte, werkseitig konfektionierte Baugruppe, die einen einzelnen QSFP-Port in vier unabhängige SFP+-Ports aufteilt. Mit einer Länge von 1 Meter und direkt angeschlossenen Steckverbindern ist dieses Breakout-Kabel für Kurzstreckenverbindungen in hochdichten Netzwerkumgebungen wie Rechenzentren, Server-Racks und Switch-zu-Modul-Verbindungen vorgesehen. Das Kabel unterstützt die Konsolidierung von Hochgeschwindigkeitsverbindungen in kleinere Formfaktor-Ports bei gleichzeitig einfacher Plug-and-Play-Installation.

Vorteile

Dieses Breakout-Kabel bietet eine platzsparende Möglichkeit, die Portdichte ohne zusätzliche Transceiver oder Glasfaser-Patchungen zu erweitern. Die männlichen QSFP- und vier männlichen SFP+-Steckverbinder bieten zuverlässige elektrische Verbindungen für Kurzstrecken-Multimode- oder Kupferverbindungen. Die werkseitig konfektionierte Konstruktion gewährleistet eine gleichbleibende Signalintegrität und reduziert den Aufwand für Feldkonfektionierung. Die Länge von 1 m begrenzt überschüssigen Kabelüberhang für ordentliche Rack-Installationen und minimiert die Einfügedämpfung im Vergleich zu längeren Baugruppen.

Geeignet für

• Aggregierung oder Aufteilung von 40G-QSFP-Verbindungen in vier 10G-SFP+-Verbindungen
• Hochdichte Top-of-Rack- oder Spine-and-Leaf-Switch-Implementierungen
• Anschluss von Blade-Servern, Netzwerkmodulen und Speicherarrays mit SFP+-Ports
• Kurzstreckenverbindungen innerhalb von Serverschränken und Gerätegehäusen

Wichtige Spezifikationen

• Steckverbindertyp: QSFP (Stecker) auf 4 × SFP+ (Stecker)
• Kabellänge: 1 Meter
• Datenraten: unterstützt 40G aggregiert auf vier 10G-Lanes (elektrisches Breakout)
• Ausrichtung: direkt angeschlossene, werkseitig konfektionierte Baugruppe
• Verwendung: elektrische Kurzstrecken-Multimode- oder Kupferverbindung

Verwendung

Stecken Sie das QSFP-Ende in den QSFP-Port des Host-Switches oder Netzwerkgeräts und stellen Sie sicher, dass die Verriegelung vollständig eingerastet ist. Führen Sie das Kabel zum Zielgerät und stecken Sie jeden SFP+-Stecker in den entsprechenden SFP+-Port, wobei Sie auf korrekte Ausrichtung und festen Sitz achten. Überprüfen Sie die Link- und LED-Anzeigen an beiden Enden, um eine erfolgreiche Aushandlung und Verbindungsherstellung zu bestätigen. Vermeiden Sie scharfe Biegungen und halten Sie den vom Hersteller empfohlenen Biegeradius während der Installation ein.

Empfehlungen

Verwenden Sie dieses Breakout-Kabel für zuverlässige Leistung bei Verbindungen innerhalb desselben Racks oder benachbarter Racks. Stellen Sie sicher, dass die angeschlossenen Geräte QSFP-auf-4×SFP+-elektrisches Breakout und kompatible Geschwindigkeiten unterstützen. Halten Sie die Kabelführungen kurz und organisiert, um die Luftzirkulation aufrechtzuerhalten und die Signalverschlechterung zu reduzieren; überprüfen Sie die Steckverbinder vor dem Einstecken auf Verschmutzungen.
