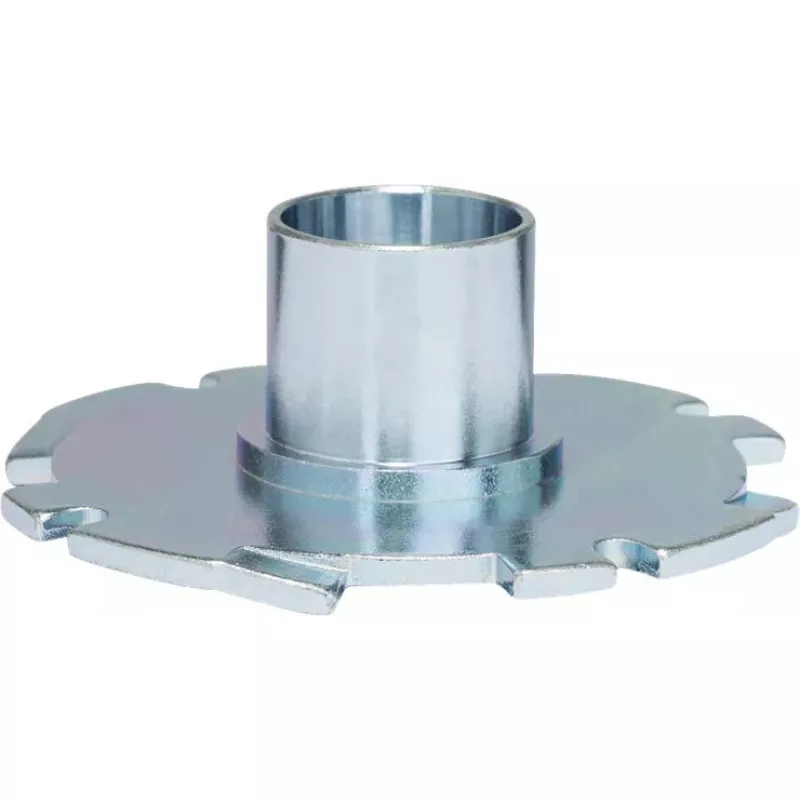

Bosch Kopierhülsen 2608000471 für präzises Fräsen

Bosch Kopierhülsen 2608000471 für präzises Fräsen sind Zubehörhülsen, die an Schablonen entlanglaufen, um Formen auf ein Werkstück zu übertragen. Sie sind für die Verwendung mit kompatiblen Oberfräsen konzipiert, liefern wiederholbare Fräsergebnisse und verfügen über eine Bajonett-Schnellbefestigung für schnellen, werkzeuglosen Wechsel. Berücksichtigen Sie bei der Vorbereitung von Schablonen den Versatz zwischen der Hülse und dem Fräser, um genaue Formen zu erhalten.

Vorteile

Die Bosch Kopierhülse 2608000471 gewährleistet eine gleichmäßige Formübertragung und Wiederholbarkeit bei mehreren Werkstücken. Ihr Bajonett-Schnellverschluss ermöglicht eine schnelle, werkzeuglose Montage und Demontage. Die Hülse ist mit einer Reihe von Oberfräsen kompatibel und trägt dazu bei, die Rüstzeit zu verkürzen und die Schnittpräzision zu verbessern.

Geeignet für

Technische Daten

Anwendung

Montieren Sie die Kopierhülse gemäß den Anweisungen des Fräsenherstellers an einer kompatiblen Oberfräse und lassen Sie den Bajonett-Schnellverschluss einrasten. Platzieren Sie die Schablone auf dem Werkstück und sichern Sie sie. Führen Sie die Hülse entlang der Schablonenkanten und führen Sie die Oberfräse so, dass der Fräser dem durch die Hülse definierten Versatzpfad folgt. Um korrekte Abmessungen zu erzielen, berechnen Sie den Versatz und bereiten Sie die Schablone entsprechend vor.

Empfehlungen

Berechnen Sie den Versatz für die Schablonengröße mit der Formel: (Durchmesser der Kopierhülse (K) − Durchmesser des Fräsers (F)) / 2. Verwenden Sie stets geeignete Fräser, sichern Sie Schablone und Werkstück fest und tragen Sie die erforderliche Schutzausrüstung beim Fräsen.
