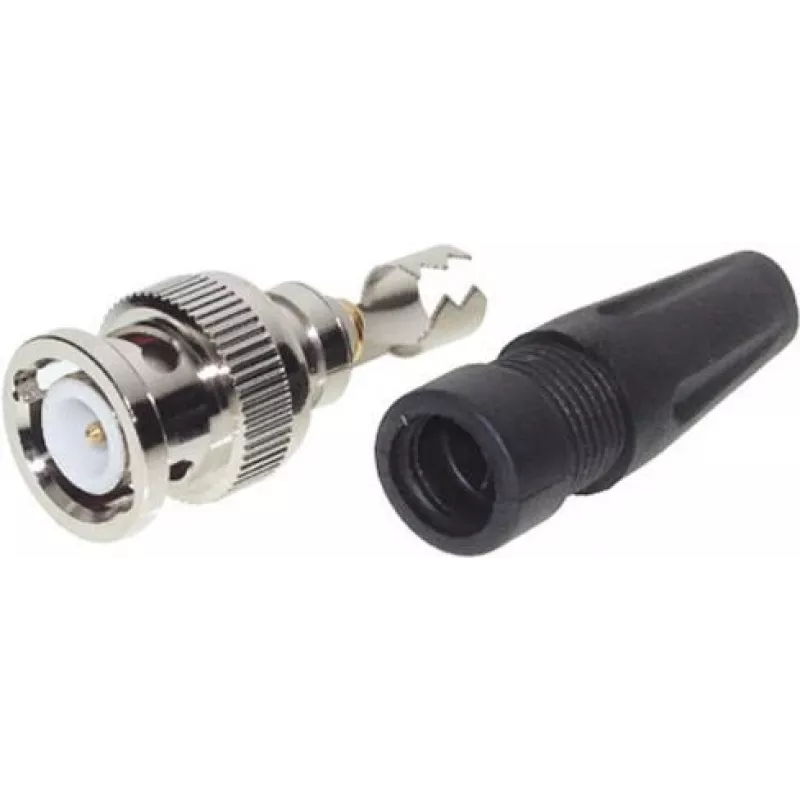

BNC-Videosteckverbinder ShiverPeaks 98801 — schraubbarer Koaxialstecker

Der schraubbare BNC-Videosteckverbinder ShiverPeaks 98801 ist ein geschraubter Koaxialabschluss, der für analoge Video- und CCTV-Systeme entwickelt wurde. Er bietet eine mechanische Schraubschnittstelle zur Befestigung kompatibler RG-Koaxialkabel an Kameras, Monitoren, DVRs und anderem Video-Equipment. Der Steckverbinder ist für die Feldmontage vorgesehen, bei der eine zuverlässige, vibrationsfeste Verbindung erforderlich ist und ein geschraubter BNC-Abschluss gegenüber Steckklemmkonstruktionen bevorzugt wird.

Vorteile

Dieser schraubbare BNC-Steckverbinder bietet eine sichere Gewindeverbindung, die ein unbeabsichtigtes Trennen reduziert und die mechanische Stabilität in Installationen verbessert, die Bewegung oder Vibrationen ausgesetzt sind. Die Konstruktion unterstützt die standardmäßige analoge Videosignalübertragung mit zuverlässigem elektrischem Kontakt und einfacher Montage an kompatiblen Koaxialkabeltypen. Der Formfaktor hält die Signallänge minimal und gewährleistet die Impedanzkontinuität bei ordnungsgemäßer Installation.

Geeignet für

• Analoge CCTV-Kameraverbindungen
• Feldmontage von RG-Koaxialvideokabeln
• Temporäre oder permanente Videoverbindungen zu Monitoren und DVRs
• Umgebungen, in denen geschraubte, vibrationsfeste Steckverbinder erforderlich sind

Technische Daten

• Steckertyp: BNC-Schraubstecker (Stecker)
• Anwendung: Analoges Video / CCTV
• Kabelkompatibilität: RG-Koaxialkabel (feldmontiert)
• Kontakt: Mechanische Gewindeverbindung für verbesserten Halt
• Signal: Standardmäßige analoge Videoübertragung mit 75 Ω

Gebrauchsanweisung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die entsprechenden Längen für das Steckverbinderdesign abisolieren. Schieben Sie ggf. eine Zwinge oder Hülse auf das Kabel, je nach Steckertyp, und führen Sie dann den Kabelleiter in den BNC-Stift ein und schieben Sie den Körper über das Kabel, bis das Dielektrikum korrekt sitzt. Ziehen Sie die Gewindeverbindung an und ziehen Sie sie handfest an, und sichern Sie sie dann mit einem geeigneten kleinen Werkzeug, falls in der Steckverbinderanleitung angegeben. Überprüfen Sie Kontinuität und Impedanz, falls erforderlich, um eine korrekte Videosignalübertragung sicherzustellen.

Empfehlungen

Verwenden Sie für eine gleichbleibende Signalqualität ordnungsgemäß angepasste 75-Ω-RG-Koaxialkabel, vermeiden Sie ein zu festes Anziehen der Schraubverbindung, um mechanische Schäden zu verhindern, und führen Sie nach der Montage eine Durchgangsprüfung durch. Wählen Sie die schraubbare BNC-Variante, wenn Installationen Vibrationen ausgesetzt sind oder einen höheren Halt im Vergleich zu Steckklemmverbindern erfordern.
