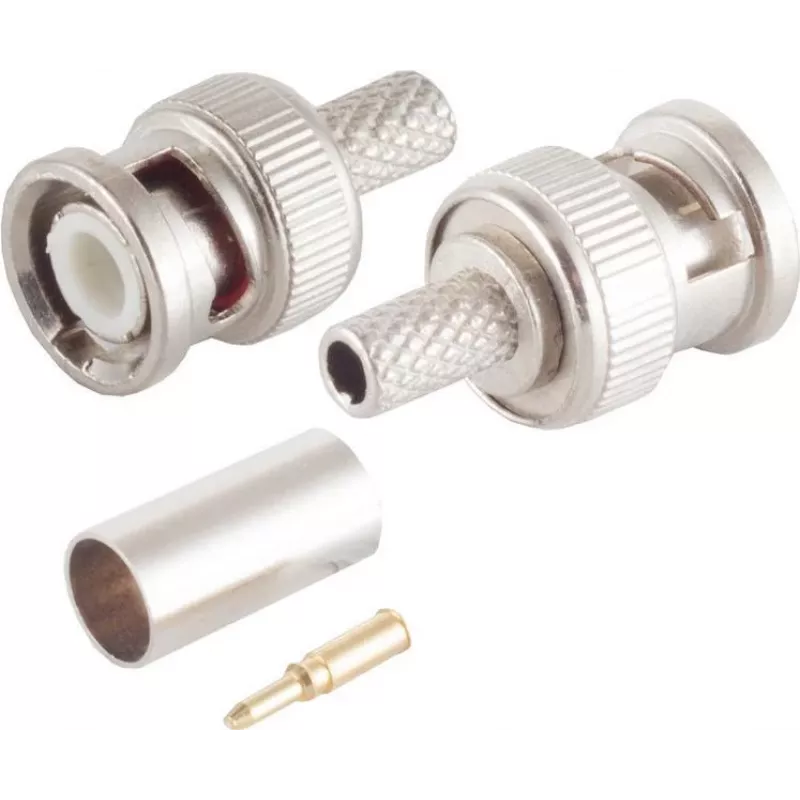

BNC-Videostecker ShiverPeaks 98802-1 für RG59, Crimp, 75 Ω

Der BNC-Videostecker ShiverPeaks 98802-1 für RG59 ist ein Crimp-Stecker mit 75 Ω, der für den Abschluss von RG59-Koaxialkabeln in Video- und Überwachungsinstallationen entwickelt wurde. Er bietet eine standardisierte BNC-Schnittstelle für analoge und digitale Videosignale und gewährleistet elektrische Kontinuität und mechanische Stabilität dort, wo zuverlässige Kamera- und Monitorverbindungen erforderlich sind.

Vorteile

Dieser Crimp-Stecker ist für eine unkomplizierte Installation mit RG59-Koaxialkabel konzipiert und bietet eine gleichbleibende Impedanz von 75 Ω, um Signalreflexionen zu minimieren und die Videoqualität zu erhalten. Die mechanische Crimp-Terminierung sichert den Leiter und die Abschirmung, wodurch das Risiko intermittierender Kontakte verringert und die Haltbarkeit in festen Installationen verbessert wird. Seine BNC-Bajonettkupplung ermöglicht eine schnelle, verriegelbare Verbindung, die weithin mit CCTV-Kameras, DVRs, Monitoren und Signalwandlern kompatibel ist.

Geeignet für

• Verkabelung von Überwachungs- und CCTV-Kameras
• Verbindungen für analoge Composite- und digitale Videosignale
• Sicherheitssysteminstallationen und Überwachungsstationen
• Reparieren oder Erweitern bestehender RG59-Videoleitungen

Wichtige Spezifikationen

• Steckertyp: BNC-Bajonettstecker
• Terminierungsmethode: Crimp-Terminierung
• Kompatibles Kabel: RG59-Koaxialkabel
• Charakteristische Impedanz: 75 Ω
• Signal: geeignet für analoges und digitales Video

Verwendung

Bereiten Sie das RG59-Kabel vor, indem Sie den Außenmantel abisolieren und das Geflecht sowie das Dielektrikum auf die für diesen Crimp-Stecker empfohlenen Längen freilegen. Klappen Sie das Geflecht zurück und positionieren Sie den Innenleiter im Stiftkontakt. Schieben Sie dann den Steckerkörper über das Kabel, sodass das Dielektrikum richtig sitzt. Verwenden Sie ein passendes Crimpwerkzeug, das für den Stecker dimensioniert ist, um die Hülse zu komprimieren und das Geflecht sowie den Kabelmantel zu sichern. Überprüfen Sie, ob der Mittelkontakt fest sitzt und die Bajonettkupplung reibungslos auf die Gegenbuchse dreht und einrastet.

Empfehlungen

Verwenden Sie einen korrekt dimensionierten Koaxial-Abisolierer und ein kompatibles Crimpwerkzeug, um einen zuverlässigen elektrischen Kontakt und mechanischen Halt zu erreichen. Überprüfen Sie nach der Terminierung nach Möglichkeit die Kontinuität und Impedanz und vermeiden Sie übermäßiges Biegen des Kabels in Steckernähe, um die Signalintegrität zu erhalten.
