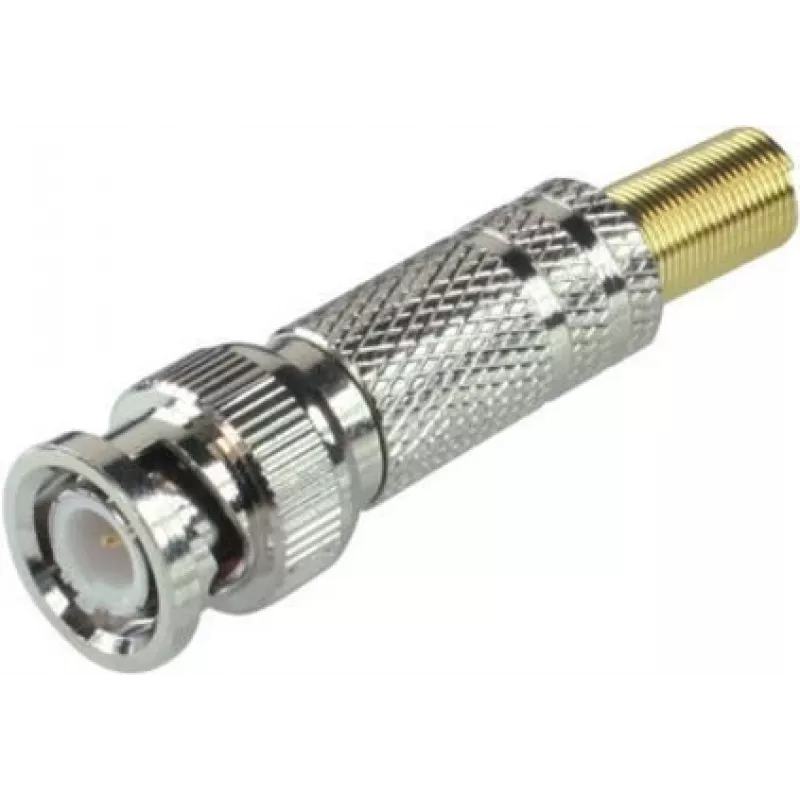

BNC-Videostecker ShiverPeaks 98801-1 — lötbar und schraubbar

Der BNC-Videostecker ShiverPeaks 98801-1 ist ein lötbarer und schraubbarer BNC-Stecker, der für den Abschluss von Koaxialkabeln in analogen und digitalen Videosystemen entwickelt wurde. Der Stecker bietet eine standardmäßige Bajonettverriegelung für eine zuverlässige mechanische Kopplung und ist für Installationen, Reparaturen und kundenspezifische Kabelkonfektionen in Überwachungs-, Rundfunk- und AV-Anwendungen vorgesehen. Die Montage erfordert je nach Installationsvorliebe und Kabeltyp entweder das Löten des Innenleiters oder die Befestigung mit der integrierten Schraube.

Vorteile

Der Stecker kombiniert Löt- und Schraubanschlussoptionen, um verschiedene Installationsabläufe und Kabelvorbereitungen zu ermöglichen. Sein Metallgehäuse sorgt für stabile Abschirmung und mechanische Langlebigkeit, während die BNC-Bajonettkupplung schnelle, vibrationsfeste Verbindungen bietet. Das Design unterstützt eine gleichbleibende Impedanzanpassung für koaxiale Videoübertragung und ist mit Standard-BNC-Buchsen kompatibel, die in CCTV-, Studio- und professionellen AV-Geräten verwendet werden.

Geeignet für

• Überwachungskamera-Kabelabschlüsse und -Reparaturen
• Studio- und Rundfunksignalverkabelung für analoges oder SDI-Video
• Kundenspezifische Koaxialkabel-Konfektionen und Vor-Ort-Montage
• Audiovisuelle Installationen, die Standard-BNC-Verbindungen erfordern

Wichtige technische Daten

• Steckertyp: BNC-Stecker mit Bajonettkupplung
• Anschlussoptionen: lötbarer Innenleiter oder Schraubbefestigung
• Material: Metallgehäuse für Abschirmung und mechanische Stabilität
• Anwendung: Koaxialkabelabschlüsse für Videosignale (analog und digital)
• Kompatibilität: passt in Standard-BNC-Buchsen, die in CCTV-, Rundfunk- und AV-Geräten verwendet werden

Verwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel und die Abschirmung so abisolieren, dass der Innenleiter und das Dielektrikum gemäß den erforderlichen Abmessungen des Steckers freigelegt werden. Wenn Sie löten, positionieren Sie den Innenleiter im Stift und löten Sie eine sichere Verbindung, bevor Sie das Gehäuse zusammenbauen und die Bajonettverriegelung einrasten. Wenn Sie die Schrauboption verwenden, führen Sie den Leiter in die Innenklemme ein und ziehen Sie die Befestigungsschraube fest, um die Verbindung zu sichern. Montieren Sie dann die Außenteile und verriegeln Sie die Bajonettkupplung. Stellen Sie nach dem Zusammenbau die Durchgängigkeit und Abschirmungsintegrität sicher und testen Sie das Videosignal auf korrekte Funktion.

Empfehlungen

Wählen Sie die Lötverbindung für den zuverlässigsten elektrischen Kontakt bei dauerhaft installierten Strecken; verwenden Sie die Schrauboption für Feldreparaturen oder bei der Arbeit mit vorbereiteten Leitern. Überprüfen Sie immer die Impedanzkontinuität und inspizieren Sie den Schirmungskontakt, um Signalreflexionen und -verluste in Videoanwendungen zu minimieren.
