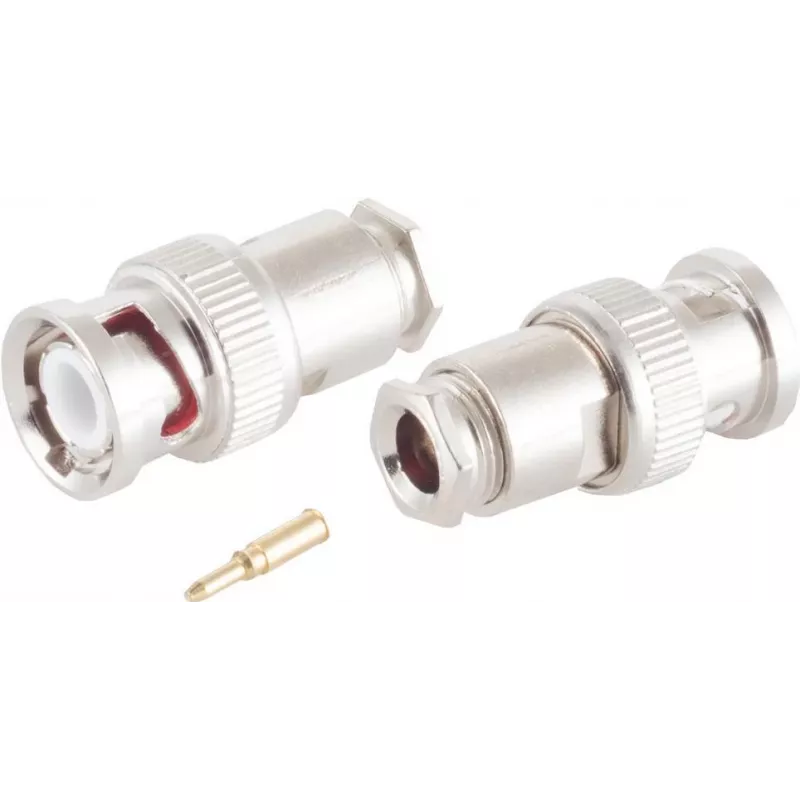

BNC-Videostecker ShiverPeaks 98800-2 für RG58/U-Koaxialkabel, Klemmanschluss

Der BNC-Videostecker ShiverPeaks 98800-2 für RG58/U-Koaxialkabel ist ein Klemm- (Crimp-) Anschlussstecker, der eine standardmäßige BNC-Stecker-Schnittstelle für analoge Video- und HF-Signalübertragung bietet. Ausgelegt für die Verwendung mit RG58/U-Koaxkabeln gewährleistet dieser Stecker eine stabile mechanische Passform und zuverlässigen elektrischen Kontakt, geeignet für CCTV-Installationen, Rundfunk-Testaufbauten und allgemeine Video- oder HF-Verkabelungsaufgaben, bei denen ein kompakter BNC-Anschluss erforderlich ist.

Vorteile

Dieser BNC-Stecker im Klemmstil bietet eine sichere mechanische Verbindung und konsistente Impedanzanpassung für RG58/U-Kabel, wodurch Signalreflexionen reduziert und die Videoqualität erhalten bleibt. Das Design ermöglicht eine einfache Montage ohne Löten, und der Klemmanschluss bietet wiederholbare Leistung für Feldinstallationen und den Laboreinsatz. Der kompakte BNC-Formfaktor des Steckers gewährleistet Kompatibilität mit standardmäßigen BNC-Buchsen, die in Video- und HF-Geräten verwendet werden.

Geeignet für

• CCTV-Kamerainstallationen und Sicherheitsvideoverkabelung
• Rundfunk- und Testgeräteanschlüsse
• Labor- und Messaufbauten, die BNC-Schnittstellen erfordern
• Allgemeine HF- und analoge Videoverkabelung mit RG58/U-Kabel

Wichtige Spezifikationen

• Steckertyp: BNC-Stecker (Bayonet Neill–Concelman)
• Kabelkompatibilität: RG58/U-Koaxialkabel
• Anschlussart: Klemm- (Crimp-) Montage
• Vorgesehene Anwendungen: Analoge Video- und HF-Signalübertragung
• Mechanische Kupplung: Bajonettverriegelung für sichere Verbindung

Verwendung

Bereiten Sie das RG58/U-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für den Klemmstecker geeigneten Längen abisolieren. Führen Sie das Kabel so in den Steckerkörper ein, dass der Mittelleiter im Pin sitzt und das Geflecht vom Klemmmechanismus erfasst wird. Sichern Sie die Klemme mit dem angegebenen Crimpwerkzeug oder der für Klemmanschlüsse empfohlenen Montagemethode. Überprüfen Sie nach der Montage die Konnektivität und Signalintegrität mit geeigneten Video- oder HF-Testgeräten, um eine ordnungsgemäße Verbindung zu bestätigen.

Empfehlungen

Verwenden Sie für zuverlässige Langzeitleistung die korrekten Abisolierabmessungen und das für Klemm-BNC-Stecker spezifizierte Crimpwerkzeug und überprüfen Sie die Verbindung mit einem Kabeltester. Vermeiden Sie übermäßiges Biegen in der Nähe des Steckers und stellen Sie sicher, dass das Geflecht vollständig erfasst wird, um intermittierende Kontakte und Signalverschlechterung zu verhindern.
