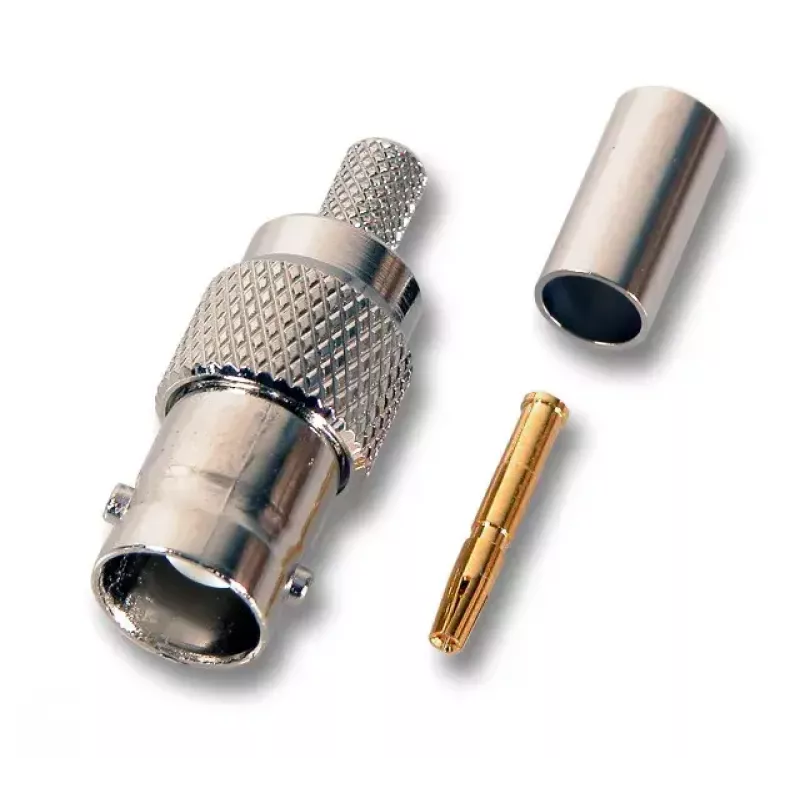

BNC-Kabelverbinder EFB Elektronik 52501.1

Der EFB Elektronik 52501.1 ist ein BNC-Kabelverbinder, der für zuverlässige Koaxialverbindungen in elektronischen und HF-Anwendungen entwickelt wurde. Dieser BNC-Buchsenverbinder verfügt über eine silberne Oberfläche und wird als Einzelstück pro Packung geliefert. Er ist für den Einsatz vorgesehen, bei dem eine sichere, schnell lösbare Koaxialschnittstelle erforderlich ist und wo ein gleichmäßiger elektrischer Kontakt sowie ein geringer Signalverlust wichtig sind.

Vorteile

Dieser BNC-Verbinder bietet ein kompaktes Design und eine stabile mechanische Kupplung, die ein versehentliches Trennen reduziert. Die Buchsenausführung gewährleistet die Kompatibilität mit standardmäßigen männlichen BNC-Steckern, die in Testgeräten, bei der Signalverteilung und in der Messtechnik verwendet werden. Die silberne Oberfläche bietet Korrosionsbeständigkeit und ermöglicht eine einfache Sichtprüfung auf korrekte Steckung. Als Einzelstück-Packung ist er praktisch für den Austausch, das Prototyping oder kleine Installationen.

Geeignet für

• Anschluss von Koaxialkabeln an Test- und Messgeräte
• Audio-/Videosignalübertragung in Rundfunk- oder Überwachungssystemen
• HF- und Niederfrequenz-Signalverteilung in Laboraufbauten
• Reparatur und Austausch von vorhandenen BNC-terminierten Kabeln

Wichtige Spezifikationen

• Steckertyp: BNC, Buchse
• Oberfläche: silber
• Menge pro Packung: 1 Stück
• Kontaktart: Bajonettkupplung zum schnellen Verbinden/Trennen
• Vorgesehener Einsatz: Koaxialkabelverbindungen zur Signalübertragung

Verwendung

Manteln Sie das Koaxialkabel auf die für den Verbinder empfohlenen Maße ab und stellen Sie sicher, dass Innenleiter und Schirmung gemäß den Kabel- und Verbinderanweisungen vorbereitet sind. Führen Sie das Kabel in den Verbinderkörper ein, befestigen Sie den Kontakt und die Schirmung entsprechend der Montageart des Verbinders (Crimp-, Löt- oder Push-Fit-Technik, je nach Ausführung) und verbinden Sie dann die BNC-Buchse mit einem entsprechenden BNC-Stecker, indem Sie die Bajonettkupplung ausrichten und einrasten lassen, bis sie verriegelt. Überprüfen Sie die mechanische Haltekraft und die elektrische Durchgängigkeit, bevor Sie die Baugruppe in Betrieb nehmen.

Empfehlungen

Verwenden Sie den Verbinder mit kompatiblen Koaxialkabeltypen und befolgen Sie die vom Hersteller empfohlenen Montagewerkzeuge und -abmessungen. Vermeiden Sie übermäßige mechanische Belastungen der Verbindung und führen Sie nach der Installation Durchgangs- und Isolationsprüfungen durch, um eine zuverlässige Signalübertragung sicherzustellen.
