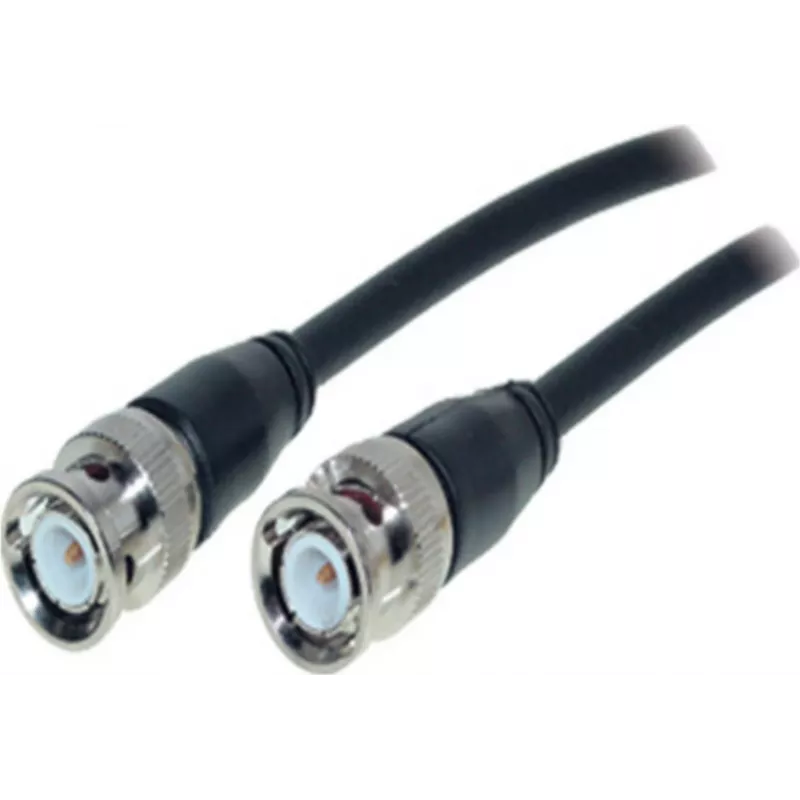

BNC-Kabel ShiverPeaks 77505 RG Koaxial-Steckerkabel

Das BNC-Kabel ShiverPeaks 77505 RG Koaxial-Steckerkabel ist für die Übertragung von Video-, HF- und Signaldaten über eine stabile Koaxialverbindung konzipiert. Mit einem RG-Koaxialaufbau und BNC-Abschlüssen bietet das Kabel eine gleichmäßige Impedanz für zuverlässige Verbindungen zwischen Kameras, Monitoren, Testgeräten und Rundfunkgeräten. Die charakteristische Impedanz von 50 Ohm und die BNC-zu-BNC-Abschlüsse machen es geeignet für professionelle und Hobby-Installationen, die eine sichere, schnelle Kupplung und geringe Signalreflexion erfordern.

Vorteile

Dieses Koaxialkabel verfügt über einen standardisierten RG-Aufbau, der die Signalintegrität bei Video- und HF-Anwendungen bewahrt. BNC-Abschlüsse bieten eine schnelle und sichere Bajonettverbindung, die unbeabsichtigtes Trennen verhindert und gleichzeitig ein einfaches manuelles Kuppeln ermöglicht. Die gleichmäßige Impedanz des Kabels minimiert Signalverluste und Reflexionen, und sein Aufbau unterstützt häufige Handhabung und Installation in Geräteschränken oder Feldaufbauten.

Geeignet für

• Anschluss von CCTV- und analogen Überwachungskameras an DVRs oder Monitore
• Verbindung von Test- und Messgeräten in Laboren und Werkstätten
• Patch- und Signalrouting in Studioumgebungen
• HF-Signalübertragung bei erforderlicher 50-Ohm-Impedanz
• Temporäre und permanente Installationen mit schneller BNC-Kupplung

Wichtige Spezifikationen

• Steckertyp: BNC-Stecker auf BNC-Stecker
• Koaxialaufbau: RG-Serie (50 Ohm)
• Impedanz: 50 Ohm charakteristische Impedanz
• Hauptanwendungen: Video, HF und allgemeine Signalübertragung
• Kabellänge: 5,0 m
• Typische Einsatzumgebung: Innenräume, Geräteschränke, Feldanschlüsse

Verwendung

Verbinden Sie einen BNC-Stecker mit dem Quellgerät und den anderen mit dem Empfangsgerät, indem Sie die Bajonettnasen ausrichten, den Stecker auf die Buchse schieben und drehen, bis er einrastet. Stellen Sie sicher, dass die Anschlüsse vor dem Zusammenstecken sauber und frei von Schmutz sind, um einen niedrigen Kontaktwiderstand zu gewährleisten. Verlegen Sie das Kabel so, dass scharfe Biegungen und elektrische Störquellen vermieden werden; befestigen Sie es bei Bedarf mit Kabelbindern oder Schellen. Überprüfen Sie nach der Installation bei HF- und Videosystemen die Durchgängigkeit und die Signalpegel mit geeigneten Testgeräten.

Empfehlungen

Für beste Leistung vermeiden Sie ein Knicken des Kabels und halten Sie den für RG-Koaxialkabel empfohlenen Mindestbiegeradius ein. Verwenden Sie BNC-Stecker in Umgebungen mit mäßiger mechanischer Beanspruchung; für dauerhafte Außeninstallationen sollten Sie zusätzliche Witterungsschutzmaßnahmen vorsehen. Bei der Integration in Messsysteme oder Rundfunkgeräte überprüfen Sie die Impedanzanpassung und den festen Sitz der Stecker, um Reflexionen zu reduzieren und die Signalqualität zu erhalten.

Priekšrocības

Standartizētā RG koaksiālā konstrukcija saglabā signāla integritāti video un RF lietojumos. BNC spraudņi nodrošina ātru un drošu bajonetes savienojumu, kas iztur nejaušas atvienošanas un vienlaikus ir ērti manuālai savienošanai. Saskaņotā pretestība samazina signāla zudumus un atstarošanos, un konstrukcija ir piemērota biežai lietošanai iekārtu statīvos vai lauka apstākļos.

Piemērots

• CCTV un analogo novērošanas kameru savienošana ar DVR vai monitoriem
• Testēšanas un mēraparātu savienošana laboratorijās un darbnīcās
• Signālu pāradresācija un patchēšana studiju vidē
• RF signālu pārraide, kur nepieciešama 50 omi pretestība
• Laikveida un pastāvīgas instalācijas ar ātru BNC savienošanu

Galvenās specifikācijas

• Savienotāju tips: BNC vīrietis — BNC vīrietis
• Koaksiālā konstrukcija: RG sērija (50 omi)
• Pretestība: 50 omi
• Galvenās lietojuma jomas: video, RF un vispārēja signālu pārraide
• Kabeļa garums: 5,0 m
• Tipisks lietošanas vide: iekštelpās, iekārtu statīvos, lauka pieslēgumi

Kā lietot

Savienojiet vienu BNC spraudni ar signāla avotu un otru ar uztvērēju, saskaņojot bajonetes izciļņus, noliekot spraudni uz vietas un pagriežot līdz bloķēšanai. Pārliecinieties, ka savienotāji ir tīri un bez netīrumiem, lai nodrošinātu zemu kontakta pretestību. Maršrutējiet kabeli bez asiem līkumiem un izvairieties no elektromagnētisku traucējumu avotiem; nepieciešamības gadījumā nostipriniet ar kabeļu saitēm vai skavām. Pēc uzstādīšanas pārbaudiet signāla nepārtrauktību un līmeni ar atbilstošu testēšanas aprīkojumu.

Lietošanas ieteikumi

Lai nodrošinātu labāko veiktspēju, izvairieties no kabeļa krokošanas un ievērojiet minimālo līkuma rādiusu, raksturīgu RG koaksiālajiem kabeliem. Āra pastāvīgai uzstādīšanai nodrošiniet papildu mitruma un aizsardzības pasākumus. Pievienojot mērījumu vai raidīšanas iekārtām, pārbaudiet pretestības saskaņošanu un savienotāju piegulšanu, lai samazinātu atstarošanos un saglabātu signāla kvalitāti.
