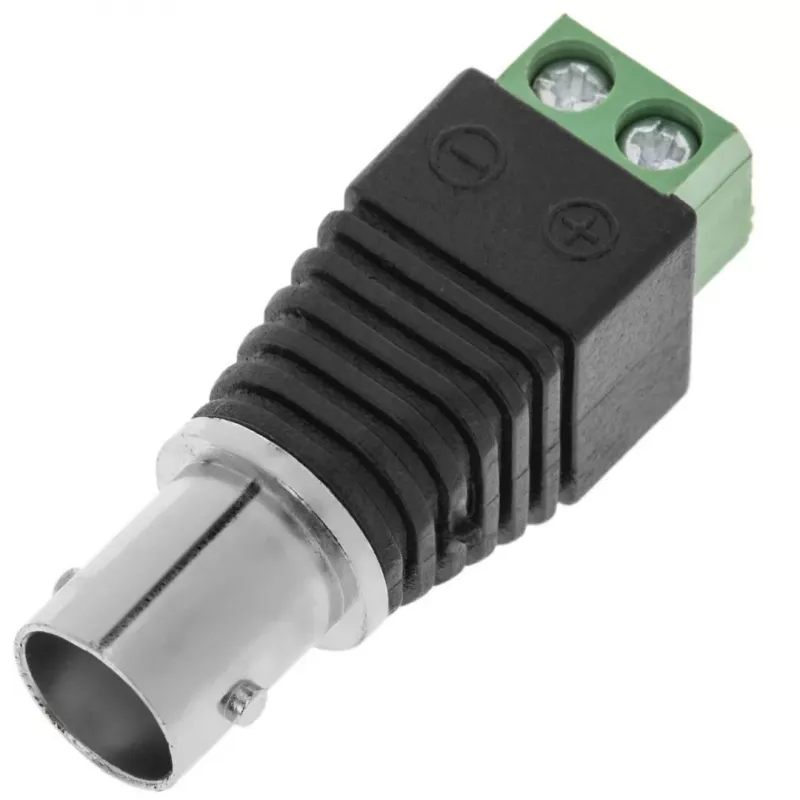

BNC-Buchse, Noname ET-BNC-F, abnehmbarer Typ, Koaxialkabelabschluss

Die abnehmbare BNC-Buchse Noname ET-BNC-F ist ein Koaxialkabelabschluss, der eine standardmäßige BNC-Buchsen-Schnittstelle für Video-, HF- und Datensignalverbindungen bietet. Der Steckverbinder ist für Anwendungen vorgesehen, bei denen eine abnehmbare Kupplung erforderlich ist, um schnelles Anschließen und Trennen sowie einen einfachen Austausch bei Installation, Prüfung oder Wartung zu ermöglichen. Er nimmt standardmäßige BNC-Stecker auf und wird häufig in CCTV-Systemen, Rundfunkgeräten und Messaufbauten eingesetzt, bei denen modulare Verkabelung bevorzugt wird.

Vorteile

Die abnehmbare Konstruktion ermöglicht ein schnelles und wiederholbares Anschließen und Trennen ohne Löten, wodurch Ausfallzeiten bei Fehlersuche und Geräteaustausch reduziert werden. Als BNC-Buchsen-Schnittstelle bietet sie eine sichere Bajonettverriegelung und stabile Signalübertragung für analoge und digitale Video-, HF- und niederfrequente Datensignale. Ihr kompaktes Design eignet sich für enge Installationen und rackmontierte Baugruppen und gewährleistet gleichzeitig Kompatibilität mit weit verbreiteten BNC-Steckern.

Geeignet für

• CCTV-Kamera- und Überwachungssystemverkabelung
• Broadcast- und Studio-Signalverteilung
• Anschlüsse für Testgeräte und Messinstrumente
• Temporäre oder modulare Verkabelung, bei der schnelles Trennen erforderlich ist
• Prototyping und Außendienstaustausch von Koaxialabschlüssen

Technische Daten

• Steckverbindertyp: BNC-Buchse (Bajonett) für Koaxialkabel
• Montageart: abnehmbarer Abschluss für Kabelende
• Signalarten: geeignet für Video, HF und niederfrequente Daten
• Kontakt: ausgelegt für standardmäßige BNC-Stecker-Paarung
• Größe und Form: kompakter zylindrischer Körper, kompatibel mit typischen BNC-Abmessungen

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die empfohlenen Maße für den abnehmbaren BNC-Buchsenabschluss abisolieren. Führen Sie das Kabel gemäß der Montagekonstruktion des Steckverbinders in den Körper ein und stellen Sie sicher, dass der Mittel Leiter korrekt im Buchsenkontakt sitzt und die Abschirmung sicheren Kontakt mit dem Körper hat. Betätigen Sie den abnehmbaren Verriegelungs- oder Klemmmechanismus und überprüfen Sie, dass die Bajonett-Schnittstelle reibungslos mit einem BNC-Stecker paart. Testen Sie nach der Montage Durchgang und Signalintegrität vor der endgültigen Installation.

Empfehlungen

Verwenden Sie geeignete Kabelvorbereitungswerkzeuge und befolgen Sie die branchenüblichen Abisoliermaße für den jeweiligen Koaxialkabeltyp. Vermeiden Sie ein zu festes Anziehen von Klemmelementen und überprüfen Sie die mechanische Stabilität nach der Montage. Führen Sie bei kritischen Video- oder HF-Verbindungen Durchgangs- und Signalpegeltests durch und verwenden Sie, wenn möglich, Steckverbinder mit korrekter Impedanzanpassung für das System, um Reflexionen und Signalverlust zu minimieren.
